Producent: FRER

Przekaźnik prądu upływu typu A,F - X72DL3

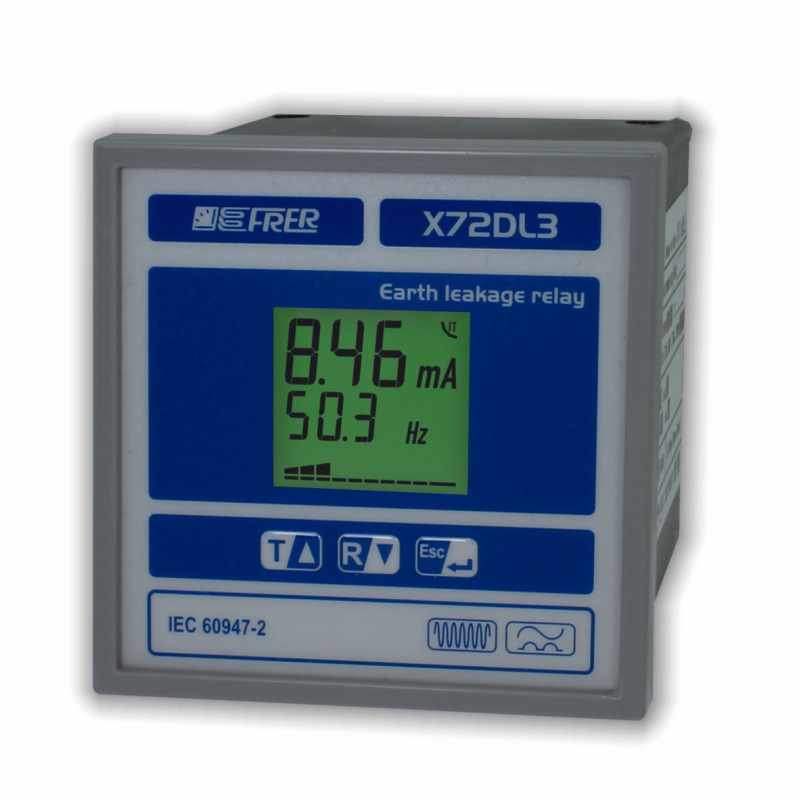

X72DL3 to przekaźnik prądu upływu typu A-F o wymiarach 72 x 72 mm.

Przekaźniki różnicowoprądowe z serii X...DL3 zostały zaprojektowane do intuicyjnego i automatycznego wykrywania prądów upływowych. Szczególną cechą tych przekaźników jest możliwość ciągłego i natychmiastowego monitorowania stanu izolacji za pomocą wielokolorowego wyświetlacza.



Główne funkcje

  • Ciągły pomiar i wyświetlanie wartości prądu upływu RMS, AC, wyższych częstotliwości AC
  • Zapis w pamięci wartości alarmowych prądu
  • Wewnętrzny zegar i zapis w pamięci 10 ostatnich zdarzeń
  • Wyjście RS485 Modbus RTU umożliwiające przesyłanie danych pomiarowych, informacji o zdarzeniach i pracę w funkcji oscyloskopu.
  • Nastawny filtr migotania napięcia z ochroną przeciwpożarową 300 mA
  • Nastawny filtr trzeciej harmonicznej
  • Podwójny próg: całkowita składowa RMS i DC
  • Pomiary AC do częstotliwości 10 kHz



Dane techniczne

Parametr Wartość
Wyświetlacz Kolorowy, podświetlany LCD
Rozdzielczość 3 cyfry
Pozycja przecinka Automatyczna
Histogram 10 poziomów
Rodzaj pomiaru Typ AC, A, F - TRMS
Odświeżanie wyświetlacza Co 500ms (wartość średnia za okres)
Zakres częstotliwości pomiarowych 2,5Hz – 2,5kHz
Dokładność ±0,5%
Filtr migotania napięcia Zgodny z IEC 62423, VDE 0664-T-100
Filtr trzeciej harmonicznej Tłumienie 88% dla 150Hz
Zakres nastawy prądu IΔN 30mA – 30A
Zakres nastawy prądu zadziałania IΔNO 80% - 98% IΔN
Nastawy charakterystyk czasowo-prądowych
(czasy zależne od prądów)		 Natychmiastowe: IΔN = 30mA
Wybiórczo 60ms: IΔN > 30mA
Opóźnienie zapłonu 20ms – 30s: IΔN > 30mA
Nastawa opóźnienia wyzwalania ΔtNO Natychmiastowe lub 20ms – 30s
Styk SPDT (COM, NO, NC)
Obciążenie znamionowe 6A, 250VAC AC1; 6A, 24VDC DC1; 3A, 250VAC AC15; 2A, 24VDC DC13
Ochrona Standardowa (ND) lub zwiększona (NE)
Temperatura pracy 0…+50˚C
Temperatura przechowywania -30˚C…+70˚C
Stopień ochrony IP20 (X35DL3); IP52 (X48DL3 – X72DL3)
Zgodność EN 60947-2, EN62423



Dodatkowe dane techniczne

Parametr Wartość
Automatyczny test połączenia Wtórny impuls prądowy
Alarm (opcjonalnie) SPST (COM, NO)
Nastawy alarmu Wyłączony, 5-100% IΔN
Opóźnienie zadziałania 20ms-30s
Opóźnienie wyzwolenia ZATRZASK - 20ms –30s
Obciążenie znamionowe przekaźnika 6A, 250VAC AC1; 6A, 24VDC DC13A, 250VAC AC15; 2A, 24VDC DC13 (IEC60947-5-1)
Obciążenie znamionowe łącznika tranzystorowego fotoMOS 100mA, 250VAC/DC (CAT II) –150VAC/DC (CAT III) 350VPK-PK (wraz z przeciążeniem)
Ochrona Standardowa (ND) lub zwiększona (NE)
Wejście Test-Reset (opcjonalnie) Sygnał > 2s
Reakcja na napięcia wejściowe 50 - 275VAC/DC (należy określić)
Modbus RTU (opcjonalnie) RS485 izolowany, A+,B-, GND (opcja)
Szybkość transferudanych 9600, 19200, 38400, 57600 bit/s
Parametry programowalne Bit parzystości i STOP
Adresy programowalne 1 – 247
Funkcja oscyloskopu 120 próbek (12bit), z nastawami podstawy czasu i amplitudy
Zegar czasu rzeczywistego (opcjonalnie) RTC z awaryjnym zasilaniem bateryjnym
Archiwizacja wydarzeń 10 ostatnich zdarzeń ze znacznikami czasu



Oznaczenia serii X72DL3

Oznaczenie typu X 72 D L 3 _ _ _ _ _ _ _ _
Zakres prądowy: 30mA ÷ 30A Fn 50-60Hz 0 3 0
300mA ÷ 300A Fn 50-60Hz 3 0 0
30mA ÷ 30A Fn 400Hz Q 3 0
300mA ÷ 300A Fn 400Hz Q 3 C
Opcje Wejście Test-Reset R 1 1
Wejście Test-Reset w.n. (HV) H 1 1
Alarm TCS T C S
RS485 Modbus RTU + Wejście Test-Reset B 1 1
RS485 Modbus RTU + Wejście Test-Reset w.n. (HV) A 1 1
RS485 Modbus RTU + Alarm TCS M 1 S
Zasilanie 230V AC ±10%; 3VA 2
20 – 60V AC/DC <4VA/2,5W L
80 – 260V AC/DC <6,5VA/2,5W H
Zegar czasu rzeczywistego nie
tak C
