Regulator grupowy mocy serii mcbc 25-90a 180-530vac
  • Regulator grupowy mocy serii mcbc 25-90a 180-530vac

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

Producent: Crydom

Regulator grupowy mocy serii mcbc 25-90a 180-530vac

Cechy główne

  • regulator grupowy oraz przekaźnik półprzewodnikowy zintegrowane w jednej obudowie
  • sygnał sterowania napięciowy, prądowy lub z potencjometru
  • wbudowany wskaźnik stanu pracy (brak obciążenia, brak napięcia)
  • zakres sterowania od 0 do 100% mocy
  • dostępne 2 okresy impulsowania (10 lub 20 cykli)
  • możliwość załączenia/wyłączenia układu niezależnie od sygnału sterującego
  • załączanie obciążenia za pomocą przekaźnika półprzewodnikowego z wyjściem tyrystorowym
  • wbudowany układ do tłumienia przepięć ("snubber")



Schemat połączeń i wymiary dla MCBC

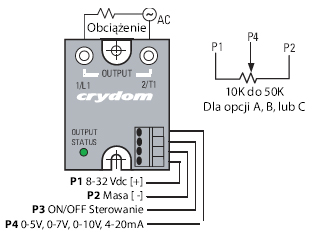

Połączenia elektryczne


Przykład połączenia

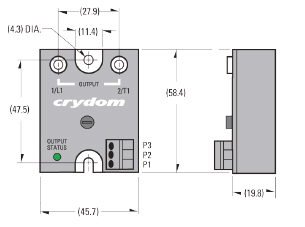

Wymiary mechaniczne - opcja A, B, C, D

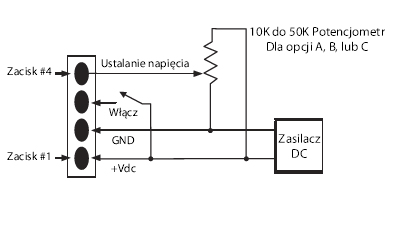

Opcja E - Wbudowany potencjometr

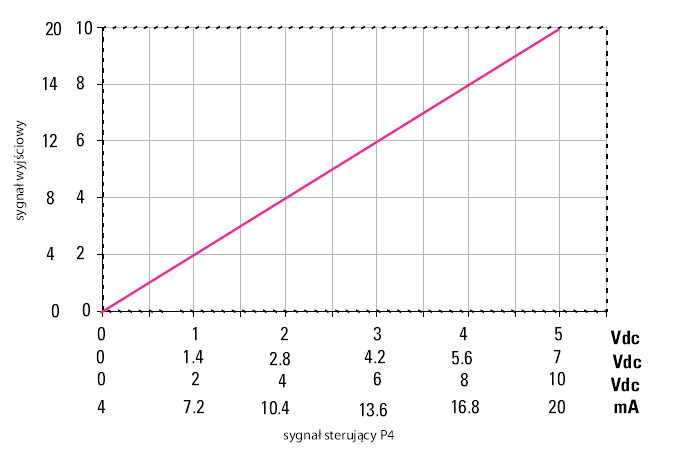

Charakterystyki dla serii MCBC: sygnał wyjściowy względem sygnału sterującego P4
