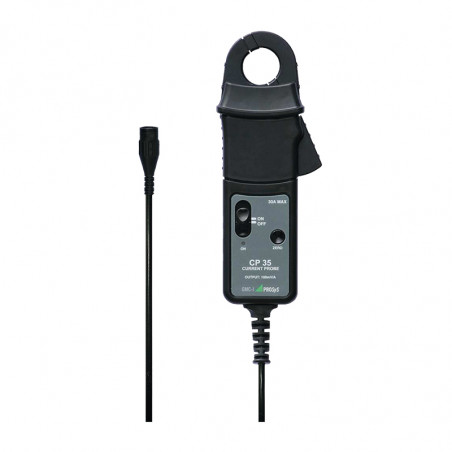

Sondy prądowe AC/DC – seria CP3
  • Sondy prądowe AC/DC – seria CP3

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: GMC-I PROSyS

Sondy prądowe AC/DC – seria CP3

Cechy główne

  • Dwa typy: dedykowane do współpracy z multimetrami (CP30) lub oscyloskopami (CP35 i CP305)
  • Pomiary małych prądów AC / DC rzędu mA
  • Wysoka dokładność przy rozdzielczości 1mA (CP30/CP35)
  • Funkcje automatycznego wyłączania i zerowania (przy pomiarach prądów stałych)
  • Kompaktowa i lekka konstrukcja
  • Szerokie pasmo przenoszenia i małe przesunięcie fazowe przy pomiarach mocy i harmonicznych
  • Wysoka odporność na zakłócenia przy pomiarach układów energoelektronicznych


Typowe aplikacje

  • Testy instalacji elektrycznych, przemysłowych i mieszkaniowych
  • Pomiary prądów upływu
  • Kontrola procesów przemysłowych – weryfikacja pętli prądowych 4 – 20mA
  • Systemy ładowania baterii
  • Analiza przebiegów w falownikach, zasilaczach impulsowych i sterownikach przemysłowych
  • Przemysł motoryzacyjny np. pomiar prądów upływu na przewodach akumulatorów samochodowych, badania sterowników wtrysku – tryb uśpienia lub profil zasilania, wszelkie pomiary wymagające wysokiej dokładności i rozdzielczości.


Specyfikacja

Nieinwazyjne pomiary prądów AC/DC
Model CP 30 CP 35 CP 350
Zakres prądowy 30A DC lub AC Peak 30A DC lub AC Peak 30 / 300A RMS
Czułość 100mV/A 100mV/A 10 / 1mV/A
Pasmo przenoszenia DC do 20kHz (-3dB) DC do 100kHz (-0.5dB) DC do 20kHz (-3dB)
Rozdzielczość ± 1mA ± 1mA ± 501± 100mA
Dokładność ± 1% odczytu ± 2mA ± 1% odczytu ± 50 / ±100mA
Wrażliwość na przesunięcie przewodnika < ± 1% w odniesieniu do środka pętli pomiarowej
Przesunięcie fazowe (do 1kHz) < 2 stopnie
Impedancja obciążenia > 100kΩ
Typ wyjścia Wtyczki 4mm Złącze BNC Zł. BNC / wtyczki 4mm


Typ baterii 9V alkaliczne: MN1604, PP3 IEC 6LR61 lub podobne
Żywotność baterii 30 godzin
Wymiary (mm) 194 (W) x 74 (S) x 25 (G)
Średnica wew. cęg 25 mm Ø
Waga 320g
Temperatura pracy 0°C do 50°C
Wsp. temperaturowy ± 0.01% odczytu na °C
± 0.1% odczytu na oC (CP305)
Temperatura przechowywania (bez baterii) -20°C do 85°C


Bezpieczeństwo

EN61010-2-032:2002 300V III Kategoria Pomiarowa 2 Stopień Zanieczyszczenia. Napięcie na wyjściu (niezakończonym przewodzie) ograniczone do 30V.



Maksymalne napięcie

300V AC RMS lub DC między izolowanym przewodnikiem i masą.



Standard EMC EN 61326-2-2:2006

Wszystkie dokładności stwierdzone przy 23°C ± 1°C.



Wysoka dokładność przy rozdzielczości 1mA

Zastosowana technologia pomiarowa wykorzystująca zjawiska magnetyczne eliminuje szkodliwy wpływ zewnętrznych zakłóceń elektromagnetycznych oraz nie wymusza na użytkowniku umieszczania przewodnika w środku pętli pomiarowej.



EN61010-2-032:2002 i zgodność EMC

Obudowa urządzenia oraz specjalnie zaprojektowane szczęki zapewniają użytkownikowi bezpieczne pomiary przy wyższych napięciach. Zgodność z normami EMC zapewnia wysoką niezawodność dzięki zminimalizowanej wrażliwości urządzenia na zakłócenia elektromagnetyczne.
