Producent: FRER

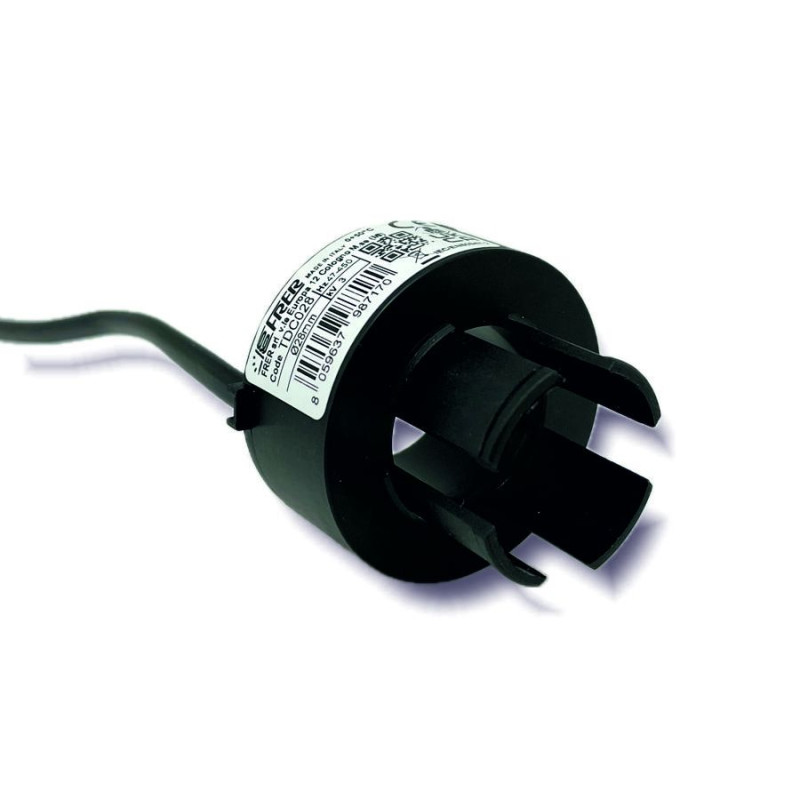

TDC TDA - przekładniki prądowe

Seria TDC i TDA to przekładniki prądowe przeznaczone do pracy z [Przekaźnikami prądu upływu typu A-F].

Muszą być zainstalowane ze wszystkimi przewodami roboczymi sieci jedno- lub trójfazowej (przewody fazowe i neutralny — jeśli takowy istnieje) przeprowadzonymi wewnątrz rdzenia. Przewód ochronny PE lub PEN (dla sieci TN-C) musi znajdować się poza rdzeniem. Połączenie przekładnika z przekaźnikiem prądu upływu musi być wykonane możliwie najkrótszym odcinkiem przewodu ekranowanego (ekran uziemiony jednostronnie) i poprowadzone w znacznej odległości od obwodów mocy, aby zminimalizować zakłócenia od sprzężeń oraz spadki napięć na rezystancjach przewodów doprowadzających.



Dane techniczne

Parametr Wartość
Samogasnąca obudowa (materiał) UL 90-V0
Częstotliwość znamionowa 47-63Hz
Poziom izolacji 2,5kV 50Hz, 1 min.
Stopień ochrony IP20
Przeciążenie ciągłe 1000A
Prąd cieplny (1s) 40kA
Temperatura pracy 0…+50˚C U.R./R.H. < 90% n.c.
Temperatura przechowywania -20…+70˚C
Montaż Wkręt, max 1,6mm2



Kod Rdzeń Rysunek A B C D E F G H I kg
TDC032 Zamknięty Rysunek 1. 0,3
TDC028 Rysunek 2. 0,1
TDC035 Rys. 3 35 102 73 92 100 - 40 6 28 0,2
TDC060 Rys. 3 60 135 98 116 125 - 55 6 28 0,2
TDC080 Rys. 3 80 154 118 136 146 - 65 6 38 0,4
TDC110 Rys. 3 110 180 148 166 178 - 85 6 28 0,5
TDC160 Rys. 3 160 283 255 265 275 - 130 8,5 45 1,2
TDC210 Rys. 3 210 335 305 310 325 - 155 8,5 45 2,4
TDC350 Rysunek 5. 3,0
TDC177 Rysunek 6. 4,7
TDC321 Rysunek 7. 8,0
TDC471 Rysunek 8. 19,0
TDA060 Rozpinany Rys. 4 60 121 130 110 120 - 56 6,5 28 0,8
TDA110 Rys. 4 110 225 205 220 235 70 105 6,5 40 1,3
TDA160 Rys. 4 160 275 255 265 275 75 130 8,5 45 1,3
TDA210 Rys. 4 210 325 305 310 325 75 155 8,5 45 2,4



Wymiary

Rysunek 1: TDC032 - wymiary Rysunek 2: TDC028 - wymiary
Rysunek 3: TDC - wymiary Rysunek 4: TDA - wymiary
Wymiary TDC TDA - wymiary
Rysunek 5: Wymiary TDC350 Rysunek 6: Wymiary TDC177
Wymiary TDC350 Wymiary TDC177
Rysunek 7: Wymiary TDC321 Rysunek 8: Wymiary TDC471
Wymiary TDC321 Wymiary TDC471
