Producent: Limitless Shielding

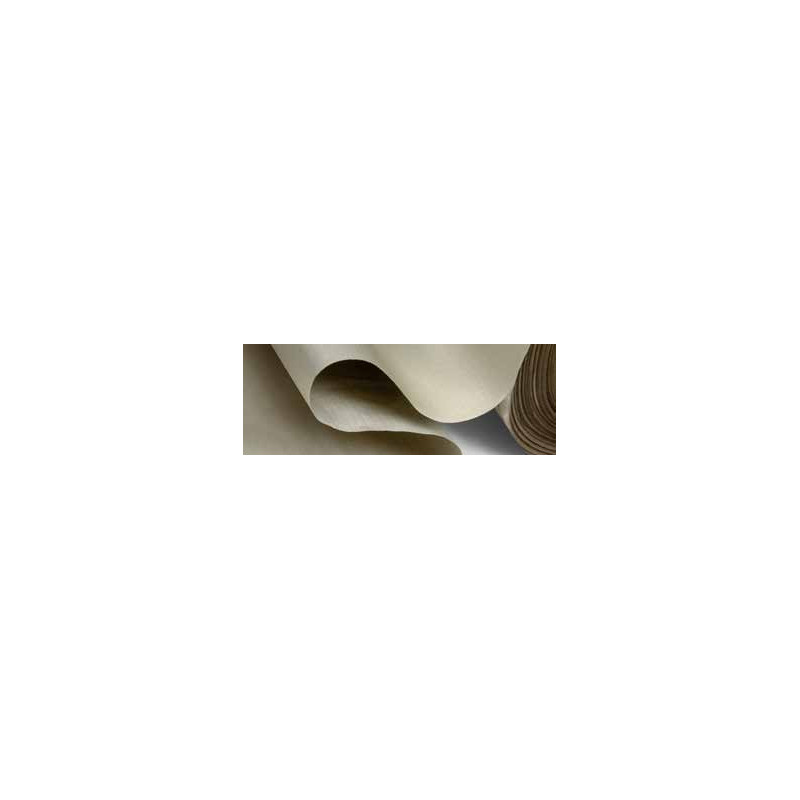

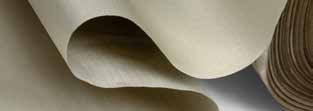

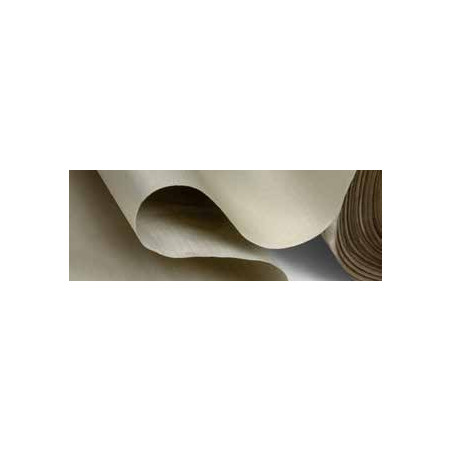

Tkaniny przewodzące i ekranujące EMI/EMC

Wysoce przewodzące prąd metalizowane tekstylia składają się z materiału bazowego, głównie poliestru pokrytego materiałem przewodzącym. Tkaniny te charakteryzują się doskonałą przewodnością i doskonałą skutecznością ekranowania EMI. Standardowe tkaniny to Static Clean, Gallileo i Pongè, których waga po pokryciu metalem waha się od 60 do 150 gramów na metr kwadratowy. Zawartość czystego niklu waha się od 12 do 35 gramów metalu na metr kwadratowy.

ZALETY

  • Wysoka odporność na korozję dzięki braku miedzi
  • Stabilność wartości oporu powierzchniowego
  • Odporność na przewodzenie nawet przy wielokrotnym oddziaływaniu mechanicznym lub ściernym oraz wielokrotnym zginaniu.
  • Dobre ekranowanie od niskich częstotliwości pola magnetycznego i częstotliwości do 18 GHz
  • Dobra odporność mechaniczna na rozciąganie i rozdzieranie. Mając to na uwadze, tkaniny metalizowane mogą być również nie tylko poliestrowe, ale także z włókna węglowego, Nomexu, Kevlaru i poliamidów.
  • Tkaniny te zostały przetestowane w celu oceny ich różnych właściwości, takich jak ekranowanie elektromagnetyczne, ich zginanie w odniesieniu do ich wytrzymałości; testy te są dostępne zgodnie z precyzyjnymi przepisami.

AKTUALNIE DOSTĘPNE TKANINY

  • Tkaniny miedziane
  • Tkaniny miedziano-niklowe
  • Tkaniny srebrne
  • Tkaniny niepalne

TABEL PARAMETRÓW

Materiał tekstylny pokryty niklem Materiał tekstylny pokryty niklem z miedzią Materiał tekstylny pokryty niklem niepalny
Kod materiału / grubość (mm) GA.NI – 0,1 ± 0,05
PO.NI – 0,15 ± 0,05
SC.NI – 0,25 ± 0,07		 GA.NICU – 0,1 ± 0,05 SO.NI.FR – 0,35 ± 0,07
Materiał bazowy Poliester z włóknem
2 g/cm³		 Poliester z włóknem
2 g/cm³		 NOMEX
2,7 g/cm³
Maksymalna rezystancja powierzchni (Ohm/□) 0,4 0,1 1
Zakres temperatury -40 °C do 90 °C -40 °C do 90 °C -60 °C do 220 °C
Maksymalna waga (g/m²) GA.NI – 90
PO.NI – 80
SC.NI – 165		 Niedostępne 280 g/m²
Skuteczność ekranowania 85 dB 1 MHz – 100 MHz
60 dB 100 MHz – 1 GHz		 Niedostępne 60–80 dB 1 MHz – 100 MHz
60 dB 100 MHz – 1 GHz
