Tyrystory szybkie
  • Tyrystory szybkie

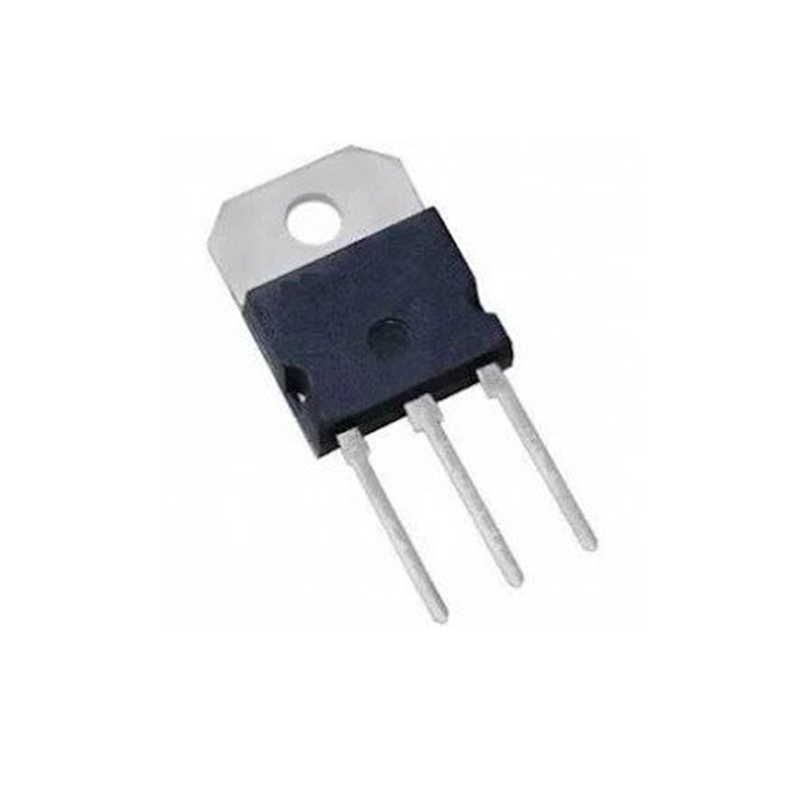

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Producent: International Rectifier

Tyrystory szybkie

TYRYSTORY SZYBKIE - VISHAY (IR)


TYRYSTORY SZYBKIE - IR

Tabela. Dane elektryczne

Typ tyrystoraIT(AV)/TC
[A/°C]		UDRM
[V]		ITSM
[A]		I2t
[A2s]		IGT
[mA]		tq
[µs]		duD/dt
[V/µs]		Rthjc
[°C/W]		Rthcs
[°C/W]		Moment dokręcający
Nm [kN]		Obudowa

ST 083S...

 85/85 400-1200 2450 30000 200 10-20 500 0,195 0,08 15,5

TO-209AC (TO-94)

ST 103S...

 105 /85 400-800 3000 45000 200 10-15 500 0,195 0,08 15,5

ST 173S...

 175 /85 1000-1200 4680 110000 200 18-20 500 0,105 0,04 24,5

TO-209AB (TO-93)

ST 183S...

 195 /85 400-800 4900 120000 200 10-15 500 0,105 0,04 24,5

ST 203S...

 205 /85 1000-1200 5260 138000 200 25 500 0,105 0,04 24,5

ST 223S...

 220 /85 400-800 5850 171000 200 10-15 500 0,105 0,04 24,5

ST 303S...

 300 /65 400-1200 7950 316000 200 10-25 500 0,1 0,03 48,5

TO-209AE (TO-118)

ST 333S...

 330 /75 400-800 11000 605000 200 12-15 500 0,1 0,03 48,5

ST 173C..C..

 330 /55 1000-1200 4680 110000 200 18-20 500 0,08 0,017 4,9

TO-200AB (A-Puk)

ST 183C..C..

 370 /55 400-800 4900 120000 200 10-15 500 0,08 0,017 4,9

ST 203C..C..

 370 /55 1000-1200 5260 138000 200 25 500 0,08 0,017 4,9

ST 223C..C..

 390 /55 400-800 5850 171000 200 10-15 500 0,08 0,017 5,9

ST 303C..C..

 620 /55 400-1200 7950 316000 200 10-25 500 0,04 0,01 9,8

TO-200AB (E-Puk)

ST 333C..C..

 720 /55 400-800 11000 605000 200 12-15 500 0,04 0,01 9,8

ST 303C..L..

 515 /55 400-1200 7950 316000 200 10-25 500 0,05 0,005 9,8

TO-200AC (B-Puk)

ST 333C..L..

 620 /55 400-800 11000 605000 200 12-15 500 0,05 0,005 9,8

ST 733C..L..

 940 /55 400-800 20000 2000000 200 12-15 500 0,031 0,005 14,7

TO-200AC (B-Puk)

Tabela. Dane elektryczne

Kod N M L P K J
tq 10 12 15 18 20 25
Rysunek TO-209AB(TO-93) Rysunek TO-209AB(TO-94) Rysunek TO-209AB(TO-118)
TYRYSTORY SZYBKIE - IR TO-209AB(TO-93) TYRYSTORY SZYBKIE - IR TO-209AB(TO-94) TYRYSTORY SZYBKIE - IR TO-209AB(T0-118)
Obudowa - TO-65 Obudowa - TO-200AB (A-Puk)
TYRYSTORY SZYBKIE - IR TO-65 TYRYSTORY SZYBKIE - IR YO-200AB
Obudowa - TO-200AB (E-Puk) Obudowa - TO-200AC (B-Puk)
TYRYSTORY SZYBKIE - IR TO-200aB TYRYSTORY SZYBKIE - IR TO-200AC
Obudowa - A-24 (K-Puk) Obudowa - A-36 (R-Puk)
TYRYSTORY SZYBKIE - IR A-24 TYRYSTORY SZYBKIE - IR A-36
