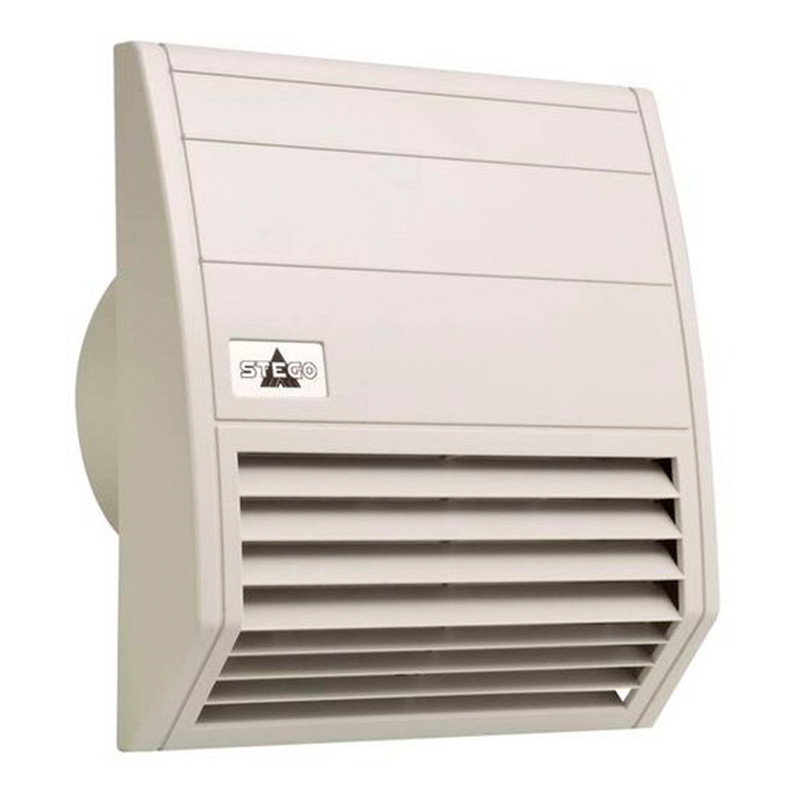

Wentylator z filtrem Seria FF 018:200 m³/h
  • Wentylator z filtrem Seria FF 018:200 m³/h

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: STEGO

Wentylator z filtrem Seria FF 018:200 m³/h

Wentylatory z filtrem tego typu stosowane są do chłodzenia szaf rozdzielczych. Przez doprowadzanie z zewnątrz zimnego i odprowadzanie na zewnątrz ciepłego powietrza obniża się temperaturę wnętrza szafy rozdzielczej. Wytworzony w ten sposób strumień powietrza zapobiega powstawaniu ognisk podwyższonej temperatury i chroni w ten sposób przed przegrzaniem podzespoły elektryczne i elektroniczne.

  • Wysoka przepustowość
  • Funkcjonalny
  • Szybki montaż



Dane techniczne

Wentylator osiowy z łożyskami kulkowymi: Trwałość min. 50 000 h przy 25 °C (wilg. wzgl. 65 %) Ramka aluminiowa, wirnik z tworzy wa sztucznego.
Zaciski: Zaciski listwa 3-biegunowa 2,5 mm2
Obudowa wentylatora i filtr wyjściowy: Tworzywo sztuczne UL94V-0, jasnoszare
Ramka nośna: Z dwustronną przemysłową taśmą klejącą do zamocowania na ścianie zewnętrznej szafy rozdzielczej. W szczególnych warunkach może być konieczne zamocowanie wen tylatora śrubami (patrz rozstaw otworów). W dostawie zawarty jest szablon do wykonania otworu montażowego.
Wkład filtru: G4 według DIN EN 779, przeciętny stopień oczyszczania 94 %
Materiał filtrujący: Włókno sztuczne o budowie progresywnej, odporne na temperaturę do 100 °C, samo gaszące klasy F1. Odporne na wilgoć do 100 % wilg. wzgl. Do wielokrotnego zastosowania - czyszczenie przez płukanie, natrysk i trzepanie.
Temperatura pracy i składowania: - 45°C - +70°C
Stopień ochrony: IP54* /1 (z przewodem ochronnym)


Czujnik strumienia powietrza wbudowany w kratkę chroniącą palce wentylatora z filtrem.np.art.nr 21804.0-00.


Nr art. Napięcie pracy Ilość powietrza
chłodzonego
(bez filtru)		 Ilość powietrza
chłodzonego
(z filtrem
wyjściowym)		 Prąd znam. Pobór mocy Poziom hałasu
(zgodnie z DIN
EN ISO 4871)		 Głębokość Otwór
montażowy		 Masa Dopuszczenia
01804.0-00    AC230V, 50 Hz 200 m³/h 125m³/h 320 mA 45 W 52 dB (A) 95 mm 176x176 mm+ 0,4 1,70 kg UL File No. E234324
01804.0-01    AC120V, 60 Hz* 200 m³/h 125m³/h 470 mA 39 W 52 dB (A) 95 mm 176x176 mm+ 0,4 1,70 kg UL File No. E234324

Uwaga
*Urządzenia pracujące pod napięciem AC 120 V, 60 Hz posiadają wydajność wyższą o ok. 15 %.



Filtry wyjściowe seria EF 118

Nr art. Głębokość Otwór montażowy Masa (ok.) Wkład filtru Stopień ochrony
11802.0-00 16 mm 176x176 mm+ 0,4 0,60 kg G4 według DIN EN 779, przeciętny stopień oczyszczania 94 % IP54*

Uwaga
*Przy stosowaniu wkładów drobnoziarnistych FS wzrasta rodzaj ochrony do IP 55, ale maleje przepływ powietrza chłodzonego.



Wkłady zapasowe FM 118

Wkład filtru168x168 mm
G4 (1 opakowanie = 3 sztuki) Nr. art. 08602.0-00
F5 (1 opakowanie = 3 sztuki) Nr. art. 08605.0-00


Wkłady zapasowe FM 118

Nr art. Napięcie pracy
zasilające		 Ilość powietrza
chłodzonego
(bez filtru)		 Ilość powietrza
chłodzonego
(z filtrem
wyjściowym)		 Prąd znam. Pobór
mocy		 Poziom hałasu
(zgodnie z DIN EN ISO 4871)		 Głębokość Otwór montażowy Masa
21804.0-00 AC230V, 50 Hz 200 m³/h 125m³/h 320 mA 45 W 52 dB (A) 95 mm 176x176 mm+ 0,4 1,70 kg
21804.0-01 AC120V, 60Hz* 200 m³/h 125m³/h 470 mA 39 W 52 dB (A) 95 mm 176x176 mm+ 0,4 1,70 kg

Uwaga
*Urządzenia pracujące pod napięciem AC 120 V, 60 Hz posiadają wydajność wyższą o ok. 15 % Dane techniczne - patrz czujnik strumienia powietrza LC 013/LCF 013.
