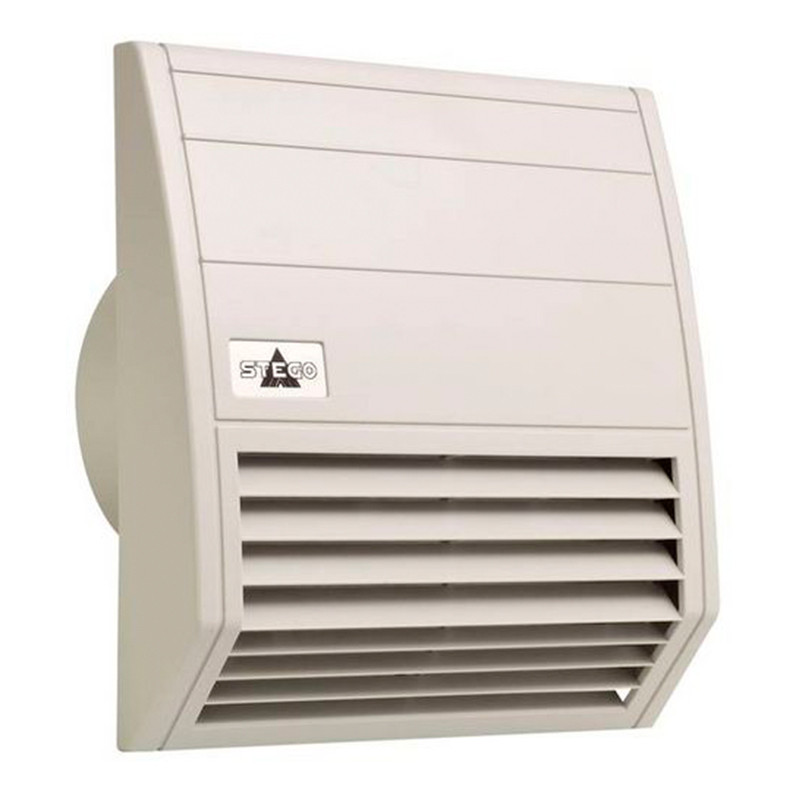

Wentylator z filtrem Seria FF 018:21 do 102 m³/h
  • Wentylator z filtrem Seria FF 018:21 do 102 m³/h

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: STEGO

Wentylator z filtrem Seria FF 018:21 do 102 m³/h

Dane techniczne

Wentylator osiowy z łożyskami kulkowymi: Trwałość min. 50 000 h przy 25 °C (wilg. wzgl. 65 %) Ramka aluminiowa, wirnik z tworzywa sztucznego.
Podłączenie: 2 przewody, 100 mm, z zaciskami 2,5 mm2
Obudowa wentylatora i filtr wyjściowy: Tworzywo sztuczne UL94V-0, jasnoszare
Ramka nośna: Z dwustronną przemysłową taśmą klejącą do zamocowania na ścianie zewnętrznej szafy rozdzielczej. W szczególnych warunkach może być konieczne zamocowanie wentylatora śrubami (patrz rozstaw otworów). W dostawie zawarty jest szablon do wykonania otworu montażowego.
Wkład filtru: G4 wg DIN EN 779, przeciętny stopień oczyszczania 94%
Materiał filtrujący: Włókno sztuczne o budowie progresywnej, odporne na Temperaturę do 100 „C, samogaszące klasy F1. Odporne na wilgoć do 100 % wilg. wzgl. Do wielokrotnego zastosowania - czyszczenie przez płukanie, natrysk i trzepanie.
Temperatura pracy i składowania: - 45°C - +70°C
Rodzaj i stopień ochrony: IP54* /1 (z przewodem ochronnym)


Klimatyzacja szafy rozdzielczej przy użyciu wentylatora z filtrem i filtra wyjściowego

  • Cichy
  • Płaski
  • Funkcjonalny
  • Szybki montaż

Wentylatory z filtrem tego typu stosowane są do chłodzenia szaf rozdzielczych. Przez doprowadzanie z zewnątrz zimnego i odprowadzanie na zewnątrz ciepłego powietrza , obniża się temperaturę wnętrza szafy rozdzielczej. Wytworzony w ten sposób przepływ powietrza zapobiega powstawaniu ognisk podwyższonej temperatury I chroni w ten sposób przed przegrzaniem podzespoły elektryczne I elektroniczne.


Cechy charakterystyczne

Samoprzylepna uszczelka zapobiegająca wnikaniu pyłu i wody pomiędzy ramkę a ścianę szafy. Odpowiednio ukształtowana maska skutecznie zapobiegająca wnikaniu pyłu i wody opadającej pionowo z góry. Ma to tę zaletę, że wkład filtru może być rzadziej wymieniany, ponieważ wolniej ulega zabrudzeniu. Przemyślna cyrkulacja powietrza umożliwiająca bardzo cichą pracę wentylatora. Funkcjonalny i nowoczesny kształt filtru pozwalający na łatwą konserwację I szybki montaż


Szybki montaż i konserwacja

Wentylatory z filtrem montuje się I podłącza od zewnątrz w prosty sposób.

  1. Dokonać odpowiedniego wykroju w ściance szafy rozdzielczej. Usunąć brud, wióry I olej z powierzchni ściany szafy, na którą mają być naklejone uszczelki. W dostawie zawarty jest szablon do wykonania wykroju.
  2. Usunąć folię ochronną z paska uszczelniającego naklejonego na ramce. Wcisnąć ramkę w otwór ścianki szafy. Ramka zostanie w ten sposób trwale zamocowana w ściance szafy.
  3. Podłączyć wentylator do łączy zaciskowych (bez potrzeby śrubowania). Wsunąć wentylator w ramkę I przyśrubować go.
  4. Wsunąć wkład filtru w pokrywę, zatrzasnąć, gotowe. Podobnie szybko dokonuje się czyszczenia filtru I wymiany wkładu. W celu wymiany wkładu należy jedynie otworzy ć pokrywę w kierunku na zewnątrz . Dokonuje się tego jednym ruchem (bez potrzeby używania narzędzi). Montaż i konserwację może przeprowadzić jedna osoba, czynności te wykonuje się na zewnątrz szafy.


Nr
art.		 Napięcie
zasilająe		 Ilość powietrza
chłodzonego
(bez filtra)		 Ilość powietrza
chłodzonego
z filtrem wyjściowym		 Prąd
znam.		 Pobór
mocy		 Poziom hałasu
(zgodnie z DIN EN ISO 4871)		 Głębokość Otwór
montażowy		 Masa Dopuszczenia
01800.0-00 AC 230 V, 50 Hz 21 m3/h 16 m3/h 80 mA 13W 31 dB (A) 45 mm 97x97 mm +0,4 0,60 kg VDE+UL File No. E234324
01801.0-00 AC 230 V, 50 Hz 55 m3/h 42 m3/h 100 mA 15W 40 dB (A) 58 mm 125x125 mm+0,4 1,00 kg VDE+UL File No. E234324
01802.0-00 AC 230 V, 50 Hz 102 m3/h 68 m3/h 100 mA 15W 39 dB (A) 86 mm 176x176 mm+0,4 1,30 kg VDE+UL File No. E234324
01800.0-01 AC120V, 60Hz* 21 m3/h 16 m3/h 160 mA 13W 31 dB (A) 45 mm 97x97 mm +0,4 0,60 kg UL File No. E234324
01801.0-01 AC120V, 60Hz* 55 m3/h 42 m3/h 180 mA 15W 40 dB (A) 58 mm 125x125 mm+0,4 1,00 kg UL File No. E234324
01802.0-01 AC120V, 60Hz* 102 m3/h 68 m3/h 180 mA 15W 39 dB (A) 86 mm 176x176 mm+0,4 1,30 kg UL File No. E234324

Uwaga
*Urządzenia pracujące pod napięciem AC 120 V, 60 Hz posiadają wydajność wyższą o ok. 15%.



Prosty w konserwacji wentylator z filtrem Seria FF 018


Filtry wyjściowe Seria EF 118


Rozmieszczenie otworów ramki nośnej


Nr art. Głębokość Wykrój
montażowy		 Masa (ok.) Wkład filtru Stopień ochrony
11800.0-00 16 mm 97 x 97 mm + 0,4 0,30 kg G4 według DIN EN 779, przeciętny stopień oczyszczania 94 % IP54*
11801.0-00 16 mm 125x125 mm+ 0,4 0,40 kg G4 według DIN EN 779, przeciętny stopień oczyszczania 94 % IP54*
11802.0-00 16 mm 176x176 mm+ 0,4 0,60 kg G4 według DIN EN 779, przeciętny stopień oczyszczania 94 % IP54*


Wkłady zapasowe FM 086 / FFM 086


Wkład filtru 89 x 89 mm 118x118mm 168 x 168 mm
G4 (1 opakowanie = 3 sztuki) Nr art. 08600.0-00 Nrart. 08601.0-00 Nrart. 08602.0-00
F5 (1 opakowanie = 3 sztuki) Nr art. 08603.0-00 Nr art. 08604.0-00 Nrart. 08605.0-00


Wentylator z filtrem z czujnikiem przepływu powietrza FFLC 218


Czujnik strumienia powietrza wbudowany w kratkę chroniąca palce wentylatora z filtrem, np. art. nr 21800.0-00


Nr art. Napięcie pracy
zasilające		 Ilość powietrza
chłodzonego
(bez filtru)		 Ilość powietrza
chłodzonego
z filtrem
wyjściowym		 Prąd
znam.		 Pobór
mocy		 Poziom hałasu
(zgodnie z DIN EN ISO 4871)		 Głębokość Wymiary
otworu montażowego		 Masa
21800.0-00 AC 230 V, 50 Hz 21 m³/h 16m³/h 80 mA 13W 31 dB (A) 45 mm 97 x 97 mm + 0,4 0,60 kg
21801.0-00 AC 230 V, 50 Hz 55 m³/h 42 m³/h 100mA 15W 40 dB (A) 58 mm 125x125 mm+ 0,4 1,00 kg
21802.0-00 AC 230 V, 50 Hz 102m³/h 68 mv/h 100mA 15W 39 dB (A) 86 mm 176x176 mm+ 0,4 1,30 kg
21800.0-01 AC120V, 60 Hz 21 m³/h 16m³/h 160mA 13W 31 dB (A) 45 mm 97 x 97 mm + 0,4 0,60 kg
21801.0-01 AC120V, 60 Hz 55 m³/h 42 m³/h 180mA 15W 40 dB (A) 58 mm 125x125 mm+ 0,4 1,00 kg
21802.0-01 AC120V, 60 Hz 102  m³/h 68 m³/h 180mA 15W 39 dB (A) 86 mm 176x176 mm+ 0,4 1,30 kg

Uwaga
* Urządzenia pracujące pod napięciem AC 120 V, 60 Hz posiadają wydajność wyższą o ok. 15%.
Dane techniczne - patrz czujnik strumienia powietrza LC 013/LCF 013.
