XtrapulsPac – Serwonapęd AC

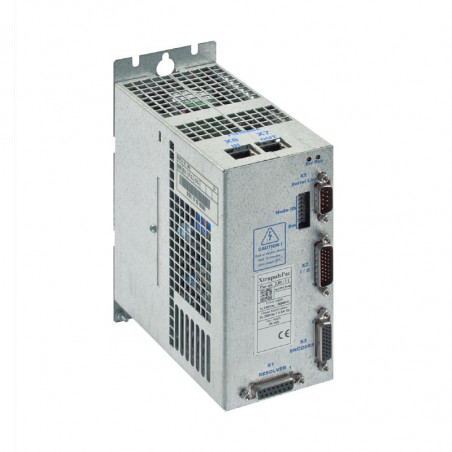

XtrapulsPac jest elastycznym i kompaktowym serwonapędem na napięcie 230 oraz 400V AC o wybitnych możliwościach. Wyposażony jest w funkcje i interfejsy pozwalający obsłużyć szeroki zakres aplikacji jedno- i wieloosiowych. Napęd dostępny jest w wersji push-through, coldplate, i naściennym.


Funkcje

  • Stnadardowe tryby DS402
  • Transmisja elektroniczna, Mechanizmu krzywkowego, Tryb pracy krokowej, Analogowe sterowanie prędkością, Pozycjoner Stand-Alone


Zakres mocy

  • 230VAC: 5 … 17Arms max.
  • 480VAC: 8 … 200Arms max.


Interfejs

  • RS-232, CANopen, EtherCAT, Cyfrowe i Analogowe Wejścia/Wyjścia


Czujniki

  • Resolwer
  • Enkodery: Inkrementalne, Absolutne, HES
  • Enkodery cyfrowe: Hiperface DSL, EnDat 2.2, Tamagawa


Bezpieczeństwo

  • Zintegrowana funkcja Safety Torque Off SIL2


Narzędzia

  • Project Menager
  • Setup Wizard
  • Diagnostyka i Konfiguracja wieloosiowa
  • Szybka konfiguracja przy pomocy szablonów aplikacji


Specyfikacja elektryczna

Typ napędu PAC-SF01-230 PAC-SF01-400 PAC-SF01-400
/ 05 / 11 / 17 / 08 / 20 / 45 / 100 / 200
Prąd szczytowy [Arms] 05 11 17 08 20 45 100 200
Prąd ciągły [Arms] 2,5 5,5 8,5 4 10 22,5 35 75
Napięcie 1x230 VAC1 / 320 VDC2 3x480 VAC1 / 680 VDC2 680 VDC2


Typ zasilacza GDPS-4003
/ 16 / 32 / 64
Moc znamionowa 16kW / 32kW / 64kW
Napięcie 3x230VAC / 3x480VAC


Pętle sterujące

  • Cyfrowy napęd dla synchronicznych silników AC
  • Pętla prądowa 62,5µs
  • Pętla prędkości i pozycji 500 µs
  • Zamknięta pętla sterowania pozycją, prędkością i momentem
  • Maksymalna prędkość do 25 000 obrotów na minutę.


Sprzężenie zwrotne

  • Resolwer
  • Enkoder inkrementalny
  • Czujniki Halla
  • Enkoder SinCos
  • Enkodery jedno- i wielo-obrotowe HIPERFACE
  • Enkodery cyfrowe: HIPERFACE DSL (kabel do 1 silnika), EnDat 2.2, Tamagawa


Interfejsy komunikacyjne

  • RS-232 do 115,2kbit/s baud rate
  • Magistrala CANopen lub EtherCAT
  • Przełączniki typu DIP do ustawienia adresów węzłów


Interfejsy Wejścia/Wyjścia

  • Cyfrowe Wejścia/Wyjścia konfigurowalne przez użytkownika
  • Wszystkie wejścia cyfrowe z optoizolacją
  • Wejścia analogowe ±10V / 12bit
  • Wyjścia analogowe 0-5V / 8 bit
  • Wyjście „AOK”
  • Monitorowanie usterek silnika
  • Dwukanałowa funkjca STO (Safe Torque Off)


Funkcje Bezpieczeństwa

  • Wyłączenie momentu SIL 2 (Safe Torque Off)


Standardy

  • CE
  • UL


Tryby pracy

Standardowe tryby DS402

  • Interpolacja pozycji
  • Profilowanie pozycji
  • Profilowanie prędkości
  • Profilowanie momentu
  • Naprowadzanie

Rozszerzone tryby DS402

  • Analogowy tryb prędkości
  • Analogowy tryb momentu
  • Sekwencje

Praca autonomiczna

  • Analogowy tryb prędkości
  • Analogowy tryb momentu
  • Sekwencje


Toolbox wieloosiowy

Narzędzia konfiguracyjne

  • Konfigurowanie silnika i napędu
  • Konfigurowanie aplikacji
  • Konfigurowanie interfejsu
  • Auto-tuning, Auto-phasing

Narzędzia projektowe

  • Tworzenie projektów
  • Zarządzanie projektami
  • Usługi obsługi plików
  • Biblioteki silników
  • Oprogramowanie wielojęzyczne

Narzędzia diagnostyczne

  • Sterowanie urządzeniem
  • Monitorowanie urządzenia
  • Okno dialogowe obiektów
  • Oscyloskop wieloosiowy


XtrapulsPac może być łatwo skonfigurowany jako napęd autonomiczny w wielu trybach pracy. Może być również zintegrowany w autonomicznym systemie z PLC, CNC lub innym kontrolerem ruchu za pomocą magistrali komunikacyjnej i użyciu dobrze znanych standardowych funkcji, dostępnych w bibliotekach. Ta elastyczność sprawia, że jest odpowiedni do stosowania w szerokim zakresie maszyn i aplikacji.



Przykład DS402/PLCopen Przykład samodzielnego pozycjonera


Wymiary mechaniczne [mm]



Wymiary A B C D E* X Y
Pac-230 V / 5 - 17 A 143 148 178 70 - 169 80
Pac-400 V / 8 - 45 A 186 203 235 70 (80*) 125 225 80
Pac-400 V / 100 A 210 203 235 80 (80*) 125 225 80
Pac-400 V / 200 A 215 265 295 166.6 - 285 100
GDPS-400 V / 16/32 kW 158 203 235 70 - 225 80
GDPS-400 V / 64 kW 207 262.5 295 71.5 - 285 80
