Złącza Ethernet

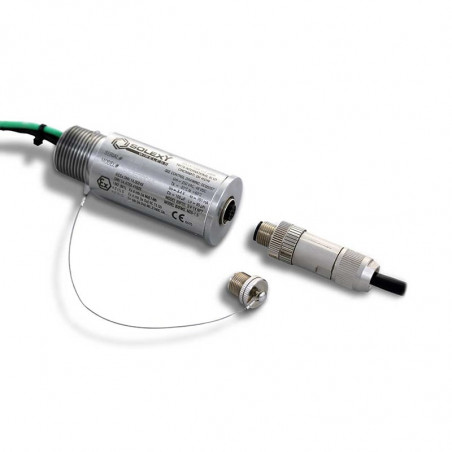

Rodzina złącz Ethernet produkowanych przez firmę Solexy obejmuje opatentowane (7,507,105) rozwiązania z serii BAF oraz BXF, które umożliwiają transfer sygnału Ethernet do urządzeń pracujących w strefach zagrożonych wybuchem. Wykonanie przeciwwybuchowe (w tym przypadku cecha iskrobezpieczeństwa) pozwala poprzez standardowy wtyk RJ45 podłączyć dowolne urządzenie pracujące w tym standardzie.

Seria BXF jest przeznaczona do stref zagrożonych wybuchem i może bezpośrednio współpracować z każdym urządzeniem markowanym atestem UL, CSA, MSHA, ATEX lub IECEx bez potrzeby stosowania dodatkowych uszczelnień czy dopuszczeni. Z kolei seria BAF może być użytkowana w strefach bezpiecznych przy zastosowaniu systemu przewodów CAT5 lub CAT5e. Dodatkowymi aplikacjami są wysoko położone instalacje – do wysokości 70 m strata na sile sygnału jest minimalna – jak również układy przewietrzanych paneli sterowniczych. Aby zapewnić pełną ochronę sygnału konieczne jest użycie złącz BXF i/lub BAF na obu końcach przewodów.

Podstawowe cechy

• Brak dodatkowych elementów montażowych – urządzenie posiada certyfikat ATEX na gotowy wyrób, co eliminuje potrzebę stosowania dodatkowych uszczelek czy elementów wykończeniowych. Zmniejsza to także ryzyko popełnienia błędu przy dostosowywaniu złącza do właściwej końcówki.
• Odporność na korozję – w przeciwieństwie do większości złącz uszczelniających produkowanych z aluminium lub stali galwanizowanej, złącza BXF są wykonane ze stali nierdzewnej co gwarantuje odporność na korozję.
• Wytrzymałość środowiskowa – wszystkie obwody wewnątrz złącza są umieszczone w szczelnej i solidnej obudowie, która eliminuje wpływ środowiska na pracę urządzenia.
• Wygoda obsługi – wszystkie przewody Ethernet mogą być przyłączane i odłączane pod napięciem.
• Przyłącze typu M12 „D” – zwiększa wytrzymałość na warunki otoczenia i ułatwia użytkowanie.

Specyfikacja techniczna

Montaż w strefie EX

Aby zapewnić bezpieczeństwo całego systemu konieczne jest użycie złącza BXF na obu końcach przewodu Ethernet. Zgodnie ze standardami opisanymi w atestach UL/CSA, MSHA lub ATEX/IECEx, złącze musi być odpowiednio zamontowane i uziemione do obudowy EX.

Urządzenia zainstalowane zarówno w obszarze sklasyfikowanym jako niebezpieczny, jak i bezpiecznym

Aby zapewnić bezpieczeństwo tego systemu, na przeciwległych końcach kabla Ethernet należy użyć jednego łącznika BAF i jednego łącznika BXF. BXF musi być bezpiecznie zamontowany i uziemiony w obudowie przeciwwybuchowej zatwierdzonej przez UL/CSA, MSHA lub ATEX/IECEx.

Urządzenia zainstalowane w strefie bezpiecznej (kabel w strefie niebezpiecznej)

Aby zapewnić bezpieczeństwo tego systemu, na obu końcach kabla Ethernet należy użyć łącznika BAF.

Rysunki techniczne

Oznaczenia
