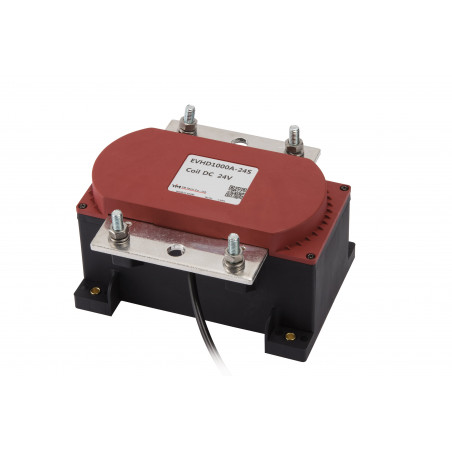

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu
proszę używać znaków łacińskich
Aplikacje
Wartości znamionowe cewki magnesu
| Napięcie nominalne (V) | Prąd rozruchowy cewki 100ms (Max.) | Prąd cewki (mA) | Napięcie odbioru (V)Maks. | Napięcie wyjściowe (V) Min. | Napięcie podtrzymania (V) Min. | Maks. napięcie (V) Maks. | |
|---|---|---|---|---|---|---|---|
| B | 60 | 2.8A | 0.13A | 32VDC | 18VDC | 22VDC | 60VDC |
| 48 | 2.5A | 0.20A | |||||
| 36 | 2.0A | 0.25A | |||||
| A | 36 | 4.2A | 0.32A | 9VDC | 6VDC | 7.5VDC | 36VDC |
| 24 | 4.0A | 0.45A | |||||
| 12 | 3.8A | 0.70A | |||||
| 12 | 3.8A | 0.7A | 9VDC | 6VDC | 7.5VDC | 18VDC | |
| 24 | 2.2A | 0.35A | 18VDC | 12VDC | 13.5VDC | 32VDC | |
Klasyfikacje kontaktowe
| Typ | 2biegunowe obciążenie rezystancyjne (L/R≤1㎳) |
|---|---|
| Prąd ciągły (rozmiar przewodu 325㎟) | 1000A |
| Maks. prąd przełączania | 750VDC 800A |
| 500VDC 1000A | |
| 1500VDC 200A | |
| Maks. napięcia przełączania | 1500VDC / 1,000VAC |
| Styk Znamionowe napięcia łączeniowe | 12~1500V DC / 1,000VAC |
| Spadek napięcia na stykach na 100A | 20mV Max |
| Min. dopuszczalne obciążenie | 12VDC 0.5A |
| Opis | S.P On/Off (a) |
| Układ styków, styki pomocnicze | 1Form A (SPST-NO.) |
| Ogólny Aux. Prąd styku, maks. | 2A 30VDC / 3A 125VAC |
| Ogólny Aux. Prąd styku, min. | 100mA 8VDC |
| Stop złota Aux. Styk Max. | 0.1A 30VDC / 0.1A 30VAC |
| Stop złota Aux. Kontakt Min. | 1mA 5VDC / 1mA 5VAC |
