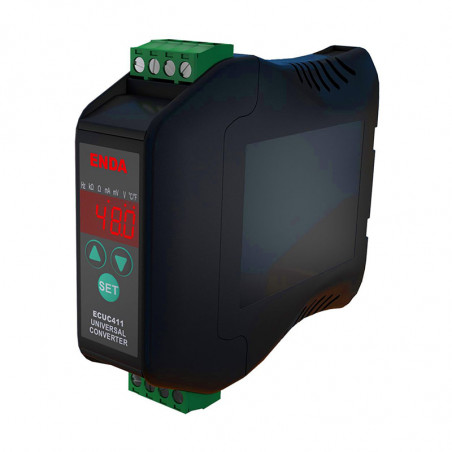

Konfigurowalny konwerter sygnałów temperaturowych ECUC411

Konwerter ECUC411 to urządzenie w pełni konfigurowalne, posiadające bardzo duży zakres sygnałów wejściowych, ustawianych przez użytkownika. Tak samo w przypadku sygnałów wyjściowych. Urządzenie ma za zadanie przekazać sygnał na wyjście wprost proporcjonalny do sygnału wejściowego. Dodatkowo na czterocyfrowym wyświetlaczu operator może odczytać wartość w jednostkach sygnału wyjściowego. Zmiana sygnału może być wykonana przez operatora za pomocą klawiatury na przednim panelu. Konwerter posiada możliwość kompensacji temperatury otoczenia. Urządzenie jest dedykowane do montażu na szynie DIN. Wykonane jest zgodnie z normami UE i posiada znak CE.

  • Napięcie zasilania: 60-250V AC / 85-300V DC lub 10-30V DC / 8-24V AC
  • Sygnał wejściowy: TC, RTD, NTC, Ω, kΩ, mA, V, mV, Hz
  • Sygnał wyjściowy: mA, V lub 0-50Hz, 12V impuls
  • Opcje: dodatkowe wyjście zasilające 24V, komunikacja Modbus RS485


Warunki środowiskowe

Temperatura pracy/składowania 0..50°C / -25..70°C (brak oszronienia)
Maksymalna względna wilgotność 80%
Stopień ochrony IP20 zgodnie z normą EN 60529
Maksymalna wysokość pracy 2000m n. p.m.


Parametry elektryczne

Rodzaj wejścia B (Pt30Rh-Pt6Rh) Termopara 200...1800°C / 392...3272°F
E (NiCr-Con) Termopara -100...900°C / -148...1652°F
J (Fe-Con) Termopara -100...900°C / -148...1652°F
K (NiCr-Ni) Termopara -100...1300°C / -148...2372°F
L (Fe-Con) Termopara -100...900°C / -148...1652°F
N (NiCrSi-NiSi) Termopara -200...1300°C / -328...2372°F
R (Pt13Rh-Pt) Termopara 0...1700°C / 32...3092°F
S (Pt10Rh-Pt) Termopara 0...1700°C / 32...3092°F
T (Cu-Con) Termopara -250...300°C / -418...572°F
U (Cu-Con) Termopara -200...400°C / -328...752°F
Pt-100 Termometr oporowy-200...850°C / -328...1562°F
NTC Termometr oporowy-60...150°C / -76...302°F
0-20mA, 4-20mA, 0-150mV, 0-5V, 1-5V, 0-10V, 0-550Ω, 0-10kΩ -999...9999 / -99,9...999,9 / -9,99...99,99 / -9,99...9,999
0-10kHz 0-9999
Dokładność B (Pt30Rh-Pt6Rh) Termopara %±0.1 ±2°C(3,6°F)
E (NiCr-Con) Termopara %±0.1 ±0,5°C(1°F)
J (Fe-Con) Termopara %±0.1 ±0,5°C(1°F)
K (NiCr-Ni) Termopara %±0.1 ±0,5°C(1°F)
L (Fe-Con) Termopara %±0.1 ±1.5°C(2,7°F)
N (NiCrSi-NiSi) Termopara %±0.1 ±0,5°C(1°F)
R (Pt13Rh-Pt) Termopara %±0.1 ±1°C(1.8°F)
S (Pt10Rh-Pt) Termopara %±0.1 ±1°C(1.8°F)
T (Cu-Con) Termopara %±0.1 ±0,5°C(1°F)
U (Cu-Con) Termopara %±0.1 ±0,5°C(1°F)
Pt-100 Termometr oporowy%±0.1 ±0,5°C(1°F)
NTC Termometr oporowy%±0.1 ±0,5°C(1°F)
0-20mA, 4-20mA %±0.1 ±1
0-150mV %±0.1 ±20µV
0-5V, 1-5V, 0-10V %±0.1 ±1
0-550Ω %±0.2 ±0.1Ω
0-10kΩ %±0.5 ±10Ω
0-10kHz %±0.5 ±1
Impedancja wejścia Ri > 3kΩ for Termopara B (Pt30Rh-Pt6Rh)
Ri > 3kΩ for Termopara E (NiCr-Con)
Ri > 3kΩ for Termopara J (Fe-Con)
Ri > 3kΩ for Termopara K (NiCr-Ni)
Ri > 3kΩ for Termopara L (Fe-Con)
Ri > 3kΩ for Termopara N (NiCrSi-NiSi)
Ri > 3kΩ for Termopara R (Pt13Rh-Pt)
Ri > 3kΩ for Termopara S (Pt10Rh-Pt)
Ri > 3kΩ for Termopara T (Cu-Con)
Ri > 3kΩ for Termopara U (Cu-Con)
Ri > 100kΩ for Pt-100 Termometr oporowy
Ri > 100kΩ for NTC Termometr oporowy
Ri > 50Ω for 0-20mA, 4-20mA
Ri > 3kΩ for 0-150mV
Ri > 3kΩ for 0-5V, 1-5V, 0-10V
Ri > 100kΩ for 0-550Ω, 0-10kΩ
Ri > 10kΩ for 0-10kHz
Napięcie zasilania ECUC411-UV ; 60-250V AC, 50/60HZ / 85-300V DC
ECUC411-LV ; 10-30V DC/8-24V AC, 50/60Hz
Pobór mocy Maks. 7VA
Przyłącze elektryczne Połączenie śrubowe do 2,5mm2
EMC EN 61326-1 - 2013
Sygnały wyjściowe mA: 0-20mA DC lub 4-20mA DC, % ±0,5
V: 0-10V DC, 0-5V DC lub 1-5V DC, % ±0,5, Maksimum 10mA
Hz: 0-50kHz, % ±0,3 , 12V impuls


Obudowa

Montaż Na szynę DIN
Wymiary 25 x 97 x 115 mm
Waga 150g z opakowaniem
Materiał Samogasnące tworzywo

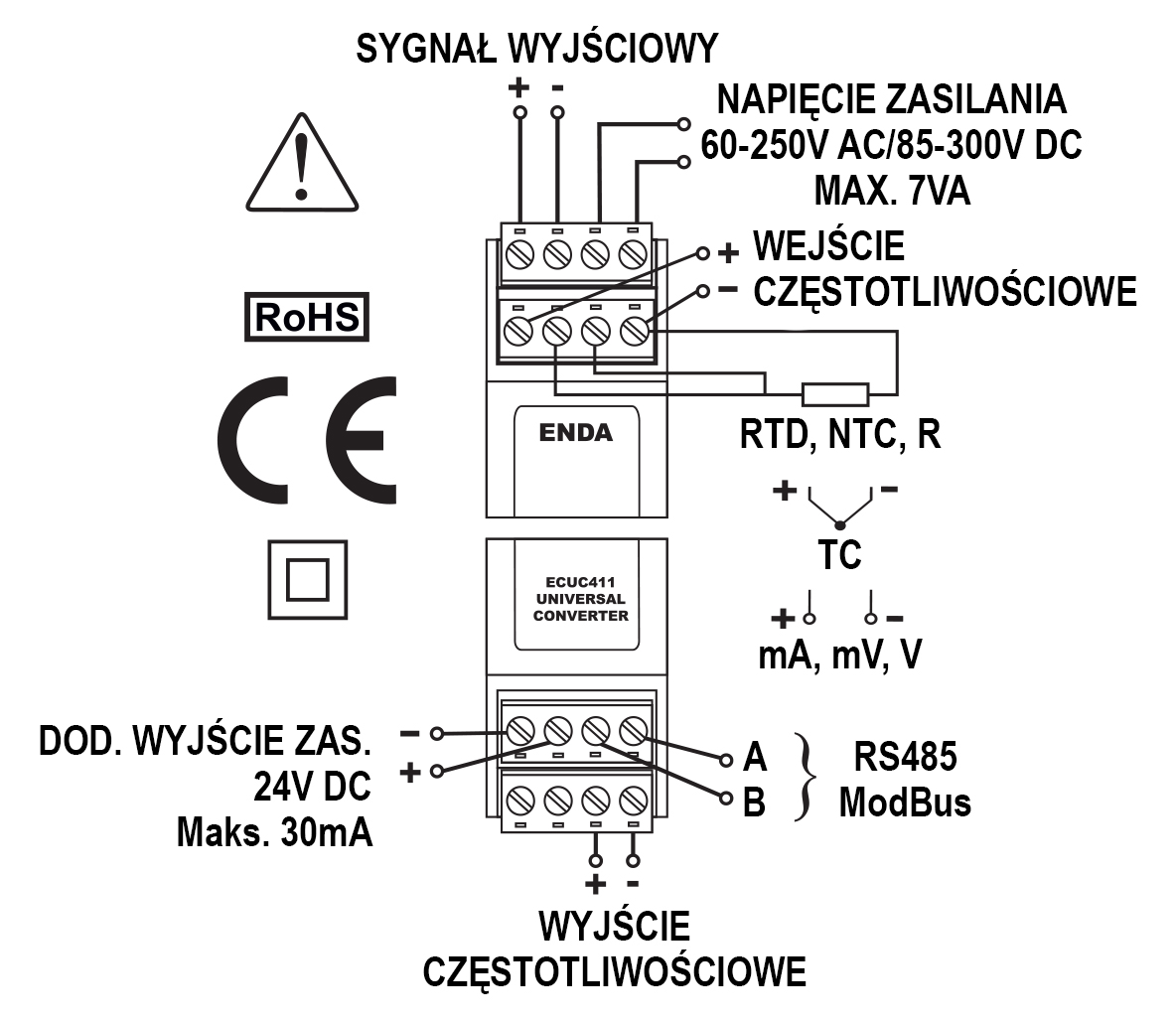

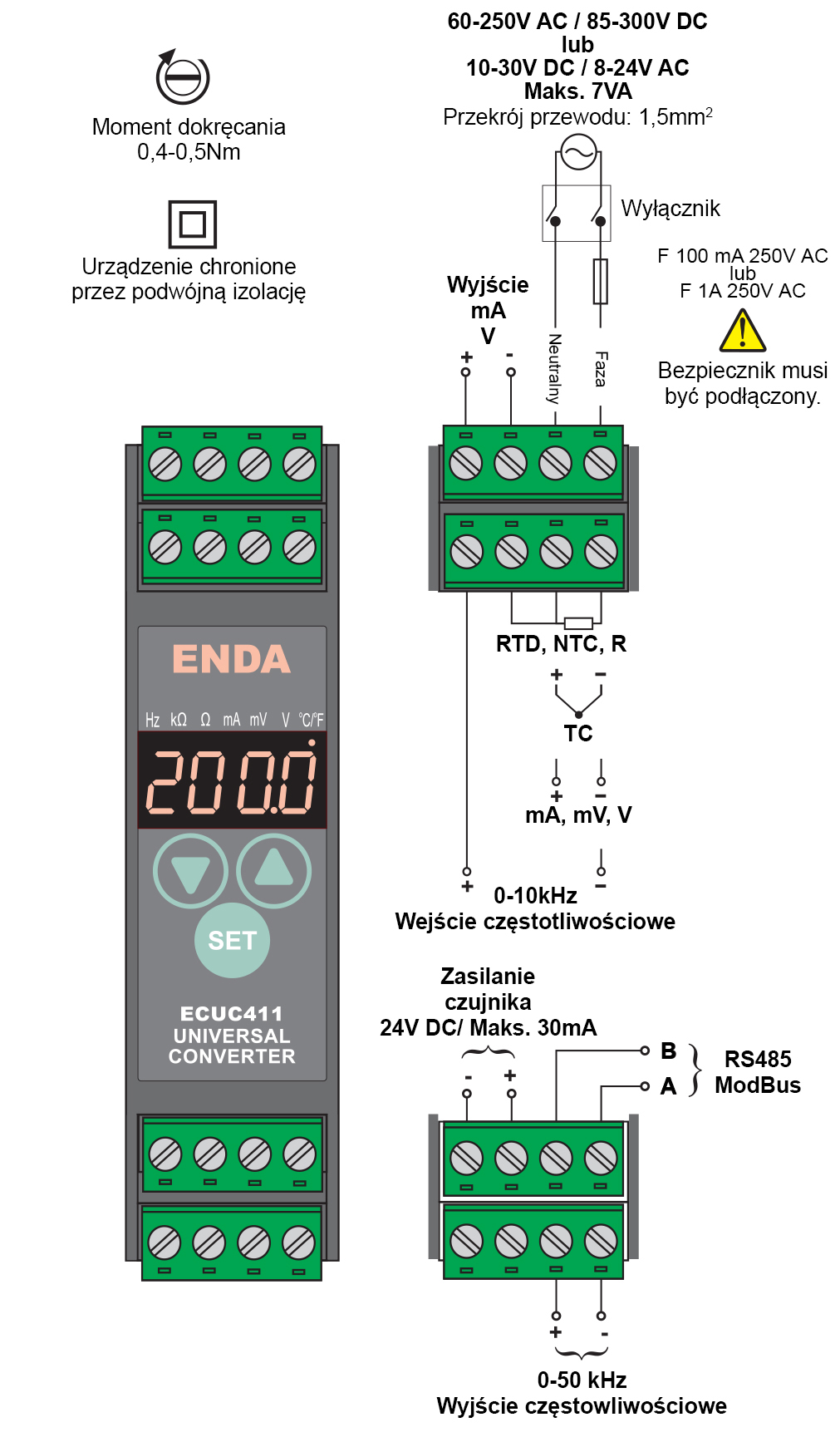

Schemat podłączeń





Wymiary




Kod do zamówienia

Symbol Zasilanie Dodatkowe wyjście zasilające Komunikacja
ECUC411-UV 60-250V AC / 85-300V Brak Brak
ECUC411-LV 10-30V DC / 8-24V AC Brak Brak
ECUC411-UV-RS 60-250V AC / 85-300V Brak Modbus RS485
ECUC411-LV-RS 10-30V DC / 8-24V AC Brak Modbus RS485
ECUC411-UV-24 60-250V AC / 85-300V 24VDC Brak
ECUC411-LV-24 10-30V DC / 8-24V AC 24VDC Brak
ECUC411-UV-RS-24 60-250V AC / 85-300V 24VDC Modbus RS485
ECUC411-LV-RS-24 10-30V DC / 8-24V AC 24VDC Modbus RS485
