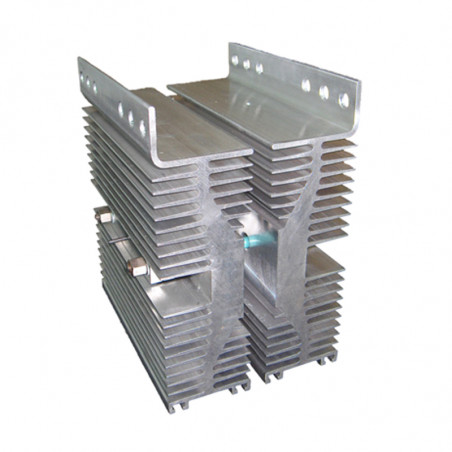

Bloki modułowe dla prostowników i łączników AC

Bloki modułowe dla prostowników i łączników AC

Informacje ogólne

Bloki modułowe diodowe, diodowo-tyrystorowe i tyrystorowe składają się z elementów półprzewodnikowych w obudowach pastylkowych zamontowanych w odpowiednim zestawie radiatorowym przystosowanym do wymuszonego chłodzenia powietrznego lub wodnego.

Ze względu na zastosowany układ przyrządów półprzewodnikowych oferowane są moduły o połączeniu:

• szeregowym lub szeregowym z wyprowadzonym środkiem;
• przeciwsobnym (ze zwartymi anodami lub katodami);
• równoległym;
• przeciwrównoległym.

Podstawowym czynnikiem mającym wpływ na jakość i trwałość bloków modułowych jest ich właściwy montaż oraz zastosowanie odpowiednich pod względem elektrycznym diod i tyrystorów. W przypadku połączenia szeregowego bądź równoległego wymagana jest odpowiednia selekcja montowanych przyrządów. Wymagania najpełniej mogą być zrealizowane przez producenta bloków modułowych.

Specyfikacja techniczna

Oferowane bloki modułowe są przeznaczone do pracy w energoelektronicznych układach przekształtnikowych w normalnych warunkach eksploatacji tj.:

• temperatura otaczającego powietrza od -10 °C do +40 °C;
• temperatura wody chłodzącej na wlocie od +5 °C do +30 °C przy temperaturze otaczającego powietrza nie niższej niż -10 °C;
• ciśnienie atmosferyczne od 860 do 1060 hPa;
• wilgotność względna nie wyższa niż 80% przy temperaturze 40 °C;
• powietrze chłodzące bez czynników agresywnych chemicznie ani płynów przewodzących;
• woda chłodząca o rezystywności nie mniej niż 5 x 105 W/cm, pH od 5 do 8 oraz twardość nie większa od 80 mg CaCO₃/dm³;
• częstotliwość napięcia przemiennego od 45 Hz do 500 Hz.

Zastosowanie bloków modułowych wykonanych przez dostawcę gwarantuje poprawność montażu oraz ułatwia konserwację i naprawę urządzeń energoelektronicznych.

Opis oznaczeń

Oznaczenie	Blok modułowy diodowy	Blok modułowy tyrystorowy	Blok modułowy diodowo-tyrystorowy	Rodzaj połączenia
D/T				Pojedyńcza dioda; tyrystor
A				Wspólna katoda
C				Szeregowa z wyprowadzonym środkiem
K				Wspólna anoda
Q				Przeciwrównoległa
R				Równoległa
S				Szeregowa

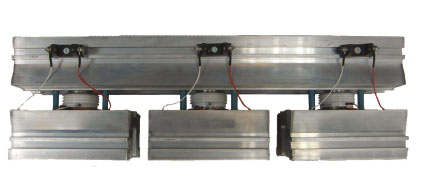

Moduły z chłodzeniem powietrznym

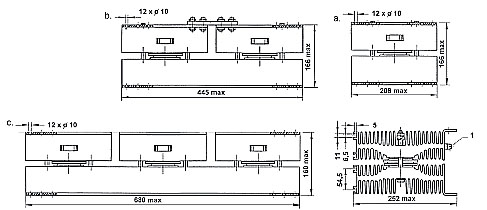

a. jednoelementowy z radiatorem typ RY 205;  b. dwuelementowy z radiatorem typ RY 440; c. trójlementowy z radiatorem typ RY 675

a) jednoelementowy z radiatorem typ RU 152 ; b) dwuelementowy z radiatorem typ RU 330; c) trójelementowy z radiatorem typ RU 5-08

Moduły z chłodzeniem wodnym

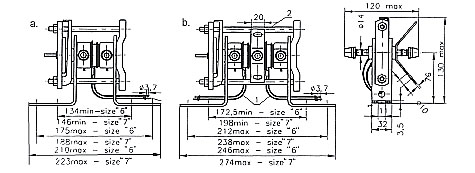

a) jednoelementowy z radiatorem typ W 35; b) dwuelemeatowy z takiatorem typu W 35 i W 35W

a) jednoelementowy z radiatorem typ W 48; b) dwuelementowy z radiatorem typ W 48 i W 48W
