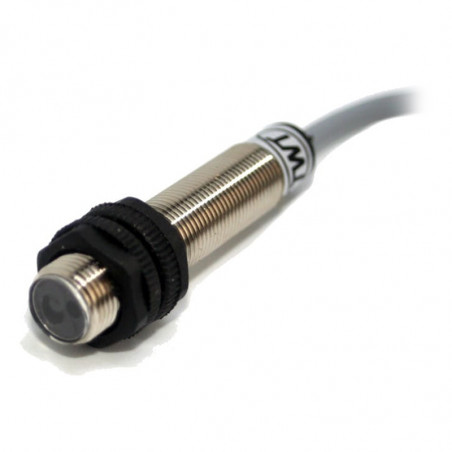

Czujniki optyczne odbiciowe TOO, npn-pnp DC 4 przewody
  • Czujniki optyczne odbiciowe TOO, npn-pnp DC 4 przewody

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

Czujniki optyczne odbiciowe TOO, npn-pnp DC 4 przewody

Cechy
NPN/PNP - wyjście 4 przewodowe NO lub NC
• obudowy metalowe
• 10 - 30V DC, 150mA
• zabezpieczenie prądowe i przepięciowe wyjścia
• sygnalizacja LED
• stopień ochrony IP65
Specyfikacja
Napięcie zasilania
10-30V DC
Tętnienia napięcia zasilania
≤ 3,5V
Prąd obciążenia
150mA
Pobór prądu bez wysterowania
< 20mA
Napięcie szczątkowe
< 2,5V DC
Prąd szczątkowy
<10μA
Rezystancja wyjściowa
otwarty kolektor
Źródło światła
LED podczerwień
Wyjście
NPN/PNP NO i NC
Częstotliwość przełączania (impuls/przerwa 1:1)          150Hz
Układ optyczny
soczewki szklane
Temperatura pracy
-10°C - +55°C
Stopień ochrony
IP 65
Obudowa
mosiądz niklowany
Sposób podłączenia
przewód PCW 2m., 4x0,14mm2


TOO CZUJNIKI OPTYCZNE ODBICIOWE z przewodem wyjściowym

Obudowa metalowa

M18x1

M18x1

M18x1

M18x1

M30x1,5

Strefa czułości 100 200 400 1000 2000
CZUJNIKI OPTYCZNE ODBICIOWE TOO, NPN/PNP DC 4 PRZEWODY CZUJNIKI OPTYCZNE ODBICIOWE TOO, NPN/PNP DC 4 PRZEWODY CZUJNIKI OPTYCZNE ODBICIOWE TOO, NPN/PNP DC 4 PRZEWODY CZUJNIKI OPTYCZNE ODBICIOWE TOO, NPN/PNP DC 4 PRZEWODY CZUJNIKI OPTYCZNE ODBICIOWE TOO, NPN/PNP DC 4 PRZEWODY CZUJNIKI OPTYCZNE ODBICIOWE TOO, NPN/PNP DC 4 PRZEWODY
Strefa robocza 0-100mm 0-200mm 0-400mm 0-1000mm 0-2000mm
Wymiary obiektu biały karton
200X200mm
biały karton
200X200mm
  biały karton
200X200mm
biały karton
200X200mm
Regulacja czułości potencjometr potencjometr potencjometr potencjometr potencjometr
Oznaczenie
czujnika
NC
NO

TOO18-100R
TOO18-100Z

TOO18-200R
TOO18-200Z

TOO18-400R
TOO18-400Z

TOO18-1000R
TOO18-1000Z

TOO30-2000R
TOO30-2000Z


CZUJNIKI OPTYCZNE ODBICIOWE TOO, NPN/PNP DC 4 PRZEWODY CZUJNIKI OPTYCZNE ODBICIOWE TOO, NPN/PNP DC 4 PRZEWODY

TOO CZUJNIKI OPTYCZNE ODBICIOWE ze złączem M12
Obudowa metalowa M18x1 M18x1 M18x1 M18x1 M30x1,5
Strefa czułości 100 200 400 1000 2000
CZUJNIKI OPTYCZNE ODBICIOWE TOO, NPN/PNP DC 4 PRZEWODY CZUJNIKI OPTYCZNE ODBICIOWE TOO, NPN/PNP DC 4 PRZEWODY CZUJNIKI OPTYCZNE ODBICIOWE TOO, NPN/PNP DC 4 PRZEWODY CZUJNIKI OPTYCZNE ODBICIOWE TOO, NPN/PNP DC 4 PRZEWODY CZUJNIKI OPTYCZNE ODBICIOWE TOO, NPN/PNP DC 4 PRZEWODY CZUJNIKI OPTYCZNE ODBICIOWE TOO, NPN/PNP DC 4 PRZEWODY
Strefa robocza 0-100mm 0-200mm 0-400mm 0-1000mm 0-2000mm
Wymiary obiektu biały karton 200X200mm biały karton 200X200mm   biały karton
200X200mm
biały karton 200X200mm
Regulacja czułości - - - - potencjometr
Oznaczenie
czujnika
NC
NO

TOO18-100RK
TOO18-100ZK

TOO18-200RK
TOO18-200ZK

TOO18-400RK
TOO18-400ZK

TOO18-1000RK
TOO18-1000ZK

TOO30-2000RK
TOO30-2000ZK


M12-złącze w czujniku
CZUJNIKI OPTYCZNE ODBICIOWE TOO, NPN/PNP DC 4 PRZEWODY CZUJNIKI OPTYCZNE ODBICIOWE TOO, NPN/PNP DC 4 PRZEWODY
CZUJNIKI OPTYCZNE ODBICIOWE TOO, NPN/PNP DC 4 PRZEWODY wymiary
Połączenia
1 10-30V DC brązowy
2 wy NPM biały
3 0V DC niebieski
