Filtry jednofazowe seria F.LL.E2. *** AI, AS
  • Filtry jednofazowe seria F.LL.E2. *** AI, AS

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

Producent: Arcotronics

Filtry jednofazowe seria F.LL.E2. *** AI, AS

Dane techniczne

Napięcie znamionowe (UR): 250V 50/60HZ
Prąd znamionowy (IN): określony dla temperatury otoczenia 40°C
Prąd upływu (IL): maksymalna wartość przy 250V, 50Hz
Test napięciowy (2s): linia - ziemia 2700 VDC lub 800 VAC
linia - linia 1075 VDC
Kategorie klimatyczne: HPF (25/85/21)
Zakres temperatury: od -25°C do 85°C


Typ IR
[A]
L1
[mH]
L2
[mH]
Cx
[µF]
Cy1
[pF]
Cy2
[pF]
IL
[mA]
R
[MΩ]
Schemat
nr rys.
obudowa
nr rys.
F.LLE2006A.AS.01 6 2 x 2,4 2 x 2,4 4 x 2,4 2 x 33000   3 2 x0,62 A A
F.LLE2010A.AI.04 10 2 x 1,0 2 x 1,0 2 x 0,6 2 x 15000 2 x 2500 1,8 0,33 B B
F.LL.E2010.AS.01 10 2 x 1,3 2 x 1,3 4 x 2,2 2 x 33000   3 2 x 0,62 A A
F.LL.E2016A.AS.01 16 2 x 0,96 2 x 0,96 4 x 2,2 2 x 33000   3 2 x 0,62 A A
F.LL.E2020A.AI.04 20 2 x 1,8   2 x 0,68 2 x 4700   0,5 0,24 C C


Schemat A
FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS schemat A
Schemat B
FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS schemat B
Schemat C
FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS schemat C
Obudowa A
FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS obudowa A
Obudowa B
FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS obudowa B
Obudowa C
FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS obudowa C

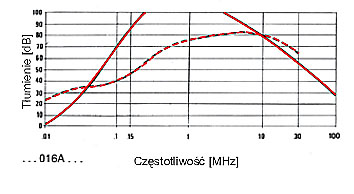

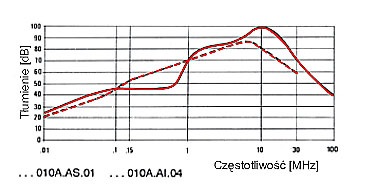

Charakterystyki – tłumienie

................... - symetryczny (linia-linia)
___________ - asymetryczny (linia-ziemia)


FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS charakterystyki FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS charakterystyki 1
FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS charakterystyki 2 FILTRY JEDNOFAZOWE SERIA F.LL.E2. *** AI, AS charakterystyki 3
