FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ
  • FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

Producent: Arcotronics

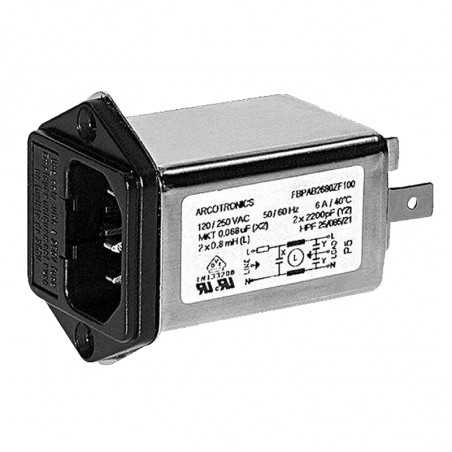

Filtry przeciwzakłóceniowe LC-RFI z bezpiecznikiem seria F.AP-F.BQ-F.CP-F.CQ

Dane techniczne

Napięcie znamionowe (UR): 250V 50/60HZ
Prąd znamionowy (IN): określony dla temperatury otoczenia 40°C
Prąd upływu (IL): maksymalna wartość przy 220V, 50Hz
Test napięciowy (2s): linia - ziemia 3000 VDC lub 1800 VAC
linia - linia 1700 VDC
Kategorie klimatyczne: HPF (25/85/21)
Zakres temperatury: od -25°C do 85°C


Typ IN
[A]
L
[mH]
Cx
[µF]
Cy
[pF]
IL
[mA]
R- -.AB.2680.ZA.100 1 2x10 0,068 2x2200 2x0.2
F.- -.AB.2680.ZB.100 2 2x4 0,068 2x2200 2x0.2
F.- -.AB.2680.ZC.100 4 2x1.5 0,068 2x2200 2x0.2
F.- -.AB.2680.ZF.100 6 2x0.8 0,068 2x2200 2x0.2
F.- -.AB.2680.ZG.100 10 2x0.13 0,068 2x2200 2x0.2


Sposób oznaczania

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ sposób oznaczania



Schemat

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ schemat

Obudowa F.B-
FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ obudowa F B

Obudowa F.C-
FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ obudowa F C



Charakterystyki – tłumienie

................... - symetryczny (linia-linia)
___________ - asymetryczny (linia-ziemia)

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ charakterystyka FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ charakterystyki 2
FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ charakterystyki 3 FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ charakterystyki 4
