Producent: EMC Prima

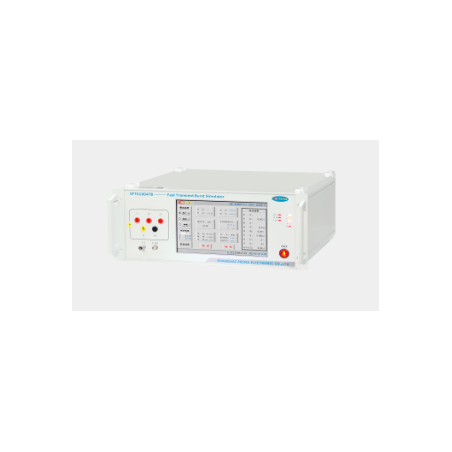

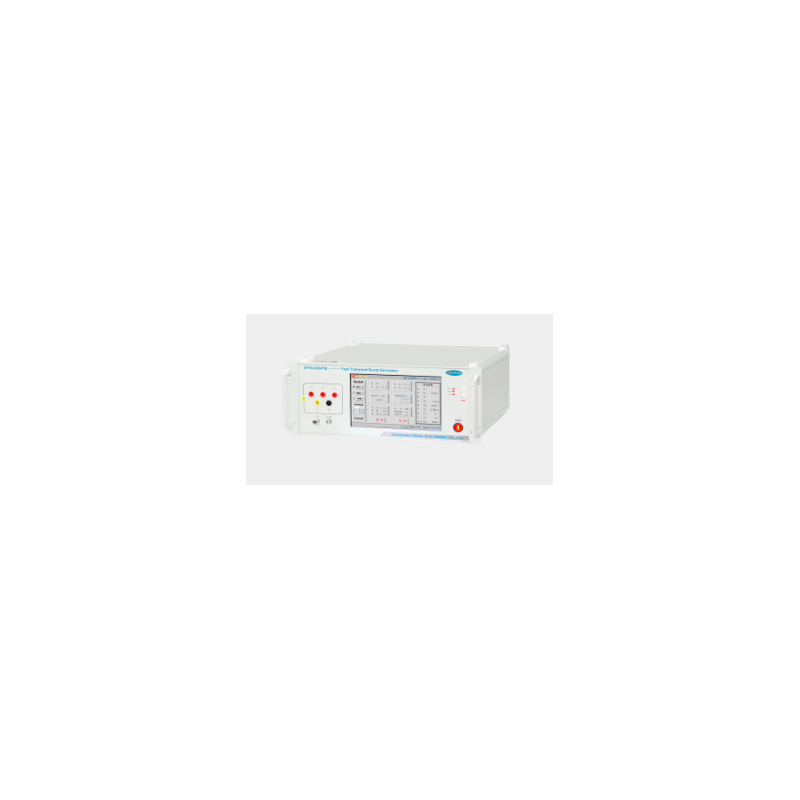

Symulator EFT/Burst EFT61004TB

  • EFT61004TB

Generator impulsów EFT61004TB został specjalnie zaprojektowany do spełniania wymagań testów odporności na szybkie przemijające impulsy elektryczne (EFT). Służy do oceny wydajności portów zasilania, sygnałowych, sterujących i uziemiających urządzeń elektrycznych i elektronicznych w przypadku zakłóceń wywoływanych przez grupy impulsów szybkich przemijających (EFT).

Cechy:

  • Obsługa przez kolorowy ekran dotykowy 10,1 cala
  • Dowolne przełączanie biegunowości dodatniej i ujemnej
  • Możliwość przełączania między językiem chińskim a angielskim
  • Tryby: niestandardowy, wzmocniony i standardowy
  • Doskonała technologia, trwałość
  • Maksymalne napięcie testowe: do 5kV

Zgodność z normami:

  • GB/T 17626.4 / IEC 61000-4-4
  • IEC / EN 61000-6-1

Parametry:

Parametr Wartość / Opis
Zakres napięcia wyjściowego 200V ~ 5000V ±10%
Rozdzielczość napięcia 1V
Skok napięcia 1V
Dokładność napięcia < ±10%
Polaryzacja wyjściowa +, -, +/-, -/+
T&H Wbudowany termometr i miernik wilgotności
Impedancja źródła 50Ω
Czas narastania impulsu 5ns ±30%
Czas trwania impulsu 50ns ±30% (obciążenie 50Ω) 35ns ~ 150ns (obciążenie 1000Ω)
Zakres częstotliwości 0.1kHz ~ 1200kHz
Rozdzielczość częstotliwości 0.1kHz
Częstotliwości standardowe 5kHz, 100kHz
Czas trwania grupy impulsów 0.001 ~ 2550.000 ms
Okres grupy impulsów 300 ms (0.15 ~ 99.99 s)
Czas trwania testu 1s ~ 9999s
Tryb wyjścia bezpośredniego Poprzez koncentryczny konektor wysokiego napięcia
Synchronizacja fazowa 0° ~ 359° (45 Hz ~ 65 Hz) (synchronizacja, automatyczna, asynchroniczna)
Sprzężenie Wbudowane sprzężenie 3-fazowe, 5-przewodowe
Obciążalność UAC MAX 440V / 16A UDC MAX 220V / 16A
