Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

Kompaktowe czujniki wilgotności i temperatury w kształcie pręta serii PC RC

Czujniki wilgotności i temperatury serii PC i RC są niewielkich rozmiarów i posiadają wiele zastosowań.

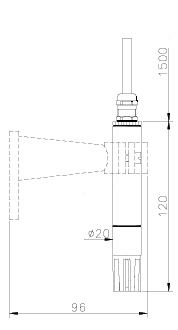

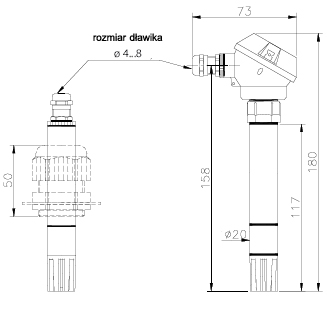

Są one dostępne z przewodem o długości 1,5 m lub ze wzmocnioną aluminiową głowicą przyłączeniową zawierającą przyłącze śrubowe (seria RC) do pomiaru wilgotności względnej, wilgotności i temperatury lub temperatury powietrza i innych nieagresywnych gazów. Wszystkie te czujniki są standardowo wyposażone w fltr ZE 17. Do wykorzystania w aplikacjach na zewnątrz budynków zaleca się zastosowanie fltra membranowego ZE 20, a do aplikacji w warunkach ekstremalnych (w pobliżu morza, pustyni, gór, przy dużej prędkości przepływu powietrza, itp.) fltr ze stali nierdzewnej ZE 21 bądź ZE 22.



Dane techniczne

Wilgotność
Zakres pomiarowy 0...100%rh
Dokładność pomiarów (5...95%rh przy 10...40°C) ±2% rh<
Dodatkowy błąd (<10°C, >40°C) <0,1%/K
Czas reakcji < 20 s
Temperatura
Element pomiarowy (DIN EN 60751): Pt100 klasa B
(klasa 1/3 DIN dostępna na zamówienie)
Zakres pomiarowy -30...+70°C
Inne zakresy na zamówienie
Dokładność pomiarów Wyjście 0...1V (-27...70°C): ±0,2 K
Wyjście: 0...10V (-29...70°C): ±0,2 K
Wyjście: 4...20mA (PC): -0,3...0,6 K (w zależności od prędkości przepływu powietrza)
Wyjście: 4...20mA (RC): ± 0,3 K
Dodatkowy błąd (<10°C, >40°C) ±0,007K/K
Pozostałe dane
Temperatura otoczenia -40...+80°C
Stopień ochrony czujnika / elektroniki IP 30/IP 65
Napięcie zasilania dla wyjścia prądowego: 12...30V DC
dla wyjścia napięciowego (0...10V): 15...30 V DC
dla wyjścia napięciowego (0...1V): 6...30V DC
Obciążenie rezystywne (0...10V, 0...1V) >10 kΩ />2 kΩ
Obciążenie (wyjście prądowe) zobacz wykres
Obciążenie 0...10V, 2 x 0...1V: < 5mA
0...1V: < 1mA
Minimalny przepływ powietrza przez czujnik wyjście: 2 x 4...20mA: 31,5 m/s
wyjście: 4...20mA, 2 x 0...10V: 31 m/s
wyjście: 0...10V, 2 x 0...1V: 30,5 m/s
Samogrzanie Pt100 (1m/s, 2mA, 20°C) 0,1 K
Kompatybilność elektromagnetyczna EMC odporność: EN 55011 kl. B
emisja: EN 50082-2

Uwaga
Zastrzega się możliwość wprowadzenia zmian technicznych.

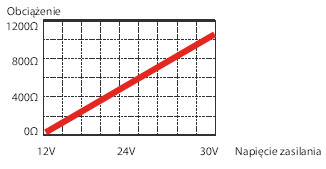

Wykres obciążenia dla wyjścia prądowego




Odmiany czujników (specjalne wykonania na zamówienie)

Mierzona wartość Wyjście Seria PC
z przewodem 1,5m
Seria RC
wykonanie wzmocnione
F
wilgotność względna
4...20 mA FPC 3/5 FRC 3/5
0...10 V FPC 2/5 FRC 2/5
0...1 V FPC 1/5 FRC 1/5
C
wilg. wzgl.+ temp. pasyw na
4...20 mA, Pt100 CPC 3/5 CRC 3/5
0...10 V, Pt100 CPC 2/5 CRC 2/5
0...1 V, Pt100 CPC 1/5 CRC 1/5
K
wilg. wzgl. + temperatura
2 x 4...20 mA KPC 3/5 KRC 3/5
2 x 0...10 V KPC 2/5 KRC 2/5
2 x 0...1 V KPC 1/5 KRC 1/5
