Producent: FRER

Kompaktowy przekaźnik prądu upływu typu A – X72DSX

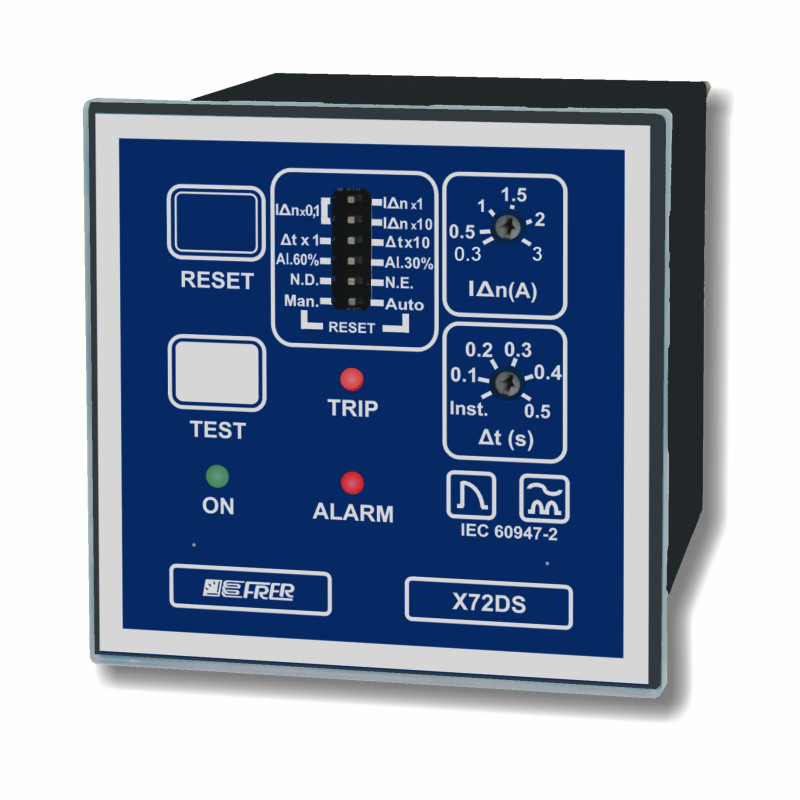

X72DSX to Kompaktowy przekaźnik prądu upływu typu A o rozmiarze 72 x 72 mm.

Przekaźniki różnicowoprądowe serii X…DSX typu A zapewniają precyzyjne wykrywanie prądów upływowych AC i pulsujących DC w zakresie do 30 A. Umożliwiają pomiar TRMS, regulację progu zadziałania i czasu opóźnienia oraz test ciągłości połączenia z przekładnikiem.



Główne cechy

  • Szeroki zakres prądów wyzwalających i opóźnień, aby zagwarantować niezbędną selektywność w celu utrzymania w eksploatacji części systemu.
  • Trzy zakresy wyłączenia prądu i opóźnienia aby zwiększyć dokładność ustawień.
  • Ciągła kontrola połączenia z transformatorem toroidalnym mierzona na uzwojeniach, z wyświetlaniem komunikatu ostrzegawczego w przypadku wyniku ujemnego.
  • Wybór ręczny lub automatyczny reset.
  • Wejścia dla zdalnego resetu.



Dane techniczne

Parametr Wartość
Zakres regulacji prądu 25mA...25A (3 zakresy)
Dokładność prądu +0/- 20% od 20% do 100% f.s.
Zakres regulacji opóźnienia 0,1...5 sec (3 zakresy)
Dokładność opóźnienia ±10% wartości zadanej
Częstotliwość pracy 47...63Hz
Filtr trzecich harmonicznych Osłabienie 88% @ 150Hz
Charakterystyka Typ A wg.IEC775
Test połączenia toroidalny Ciągła
Styk podróżny SPDT, 5A 250Vac
Styk alarmowy N.E. - N.D. wybieralne
Temperatura pracy 0...+50°C, U.R. / R.H. < 90% n.c.
Temperatura przechowywania -20...+70°C
Izolacja 2kV 50Hz, 1 min.
Połączenia faston 6,3 x 0,8 mm
Samogasnąca obudowa UL 94V0
Stopień ochrony obudowy IP40
Stopień ochrony zacisków IP20
Spełnia normy IEC 60947-2



Oznaczenia serii X72DSX:

Typ zasilania Kod produktu
115–230 VAC X72DSX025X21S
20-60VAC/DC X72DSX025X21L
80–260 VAC/DC X72DSX025X21H
