Zastosowanie mierników współczynnika mocy

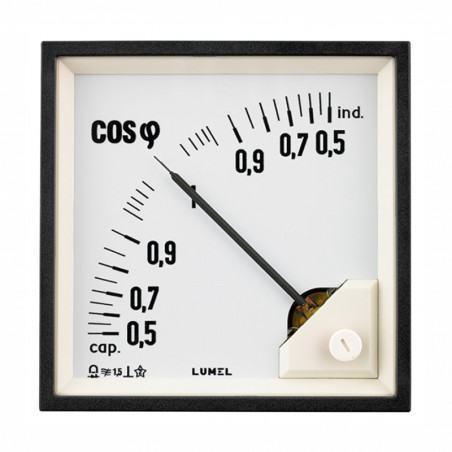

Mierniki współczynnika mocy typu FA39 i FA32 są miernikami magnetoelektrycznymi z wbudowanym przetwornikiem pomiarowym, przeznaczonymi do pomiaru współczynnika mocy (cosφ) w sieciach energetycznych prądu przemiennego. Miernik mierzy współczynnik mocy (cosφ) tylko w jednej fazie. Warunkiem koniecznym do uzyskania poprawnych pomiarów w sieciach trójfazowych jest symetria napięć i prądów, czyli symetryczne obciążenie sieci. W sieci trójfazowej obciążonej niesymetrycznie należy stosować trzy mierniki współczynnika mocy.
Dane techniczne
Zakresy pomiarowe: | 0,5poj...1...0,5ind 0,8poj...1...0,2ind 0,85poj...1...0,85ind 0ind...1 |
|
---|---|---|
Napięcie wejściowe jedno z szeregu: | dla miernika jednofazowego | 60, 100, 110, 230, 400 V |
dla miernika pracującego w sieci trójfazowej obciążonej symetrycznie | 100, 110, 230, 400, 415, 440, 500 V | |
Prąd wejściowy In | 1 A lub 5 A | |
Klasa dokładności | 1,5 | |
Znamionowe warunki użytkowania: | temperatura otoczenia | 5...23...40°C |
wilgotność względna otaczającego powietrza | 25...85% | |
napięcie wejściowe | Un±15% | |
prąd wejściowy | 20...40...100...120% In | |
częstotliwoość wielkości wejściowych | 45...50...60...65 Hz | |
pozycja pracy | wg zamówienia (tablica 1) ±5° | |
Błędy dodatkowe w granicach nominalnych warunków użytkowania | wg PN-EN 61010-1 | |
Moc pobierana: | w obwodzie napięciowym | ≤ 8 VA (dla Un = 500 V) |
w obwodzie prądowym | ≤ 0,2 VA | |
Stopień ochrony wg normy PN-EN 60529 zapewniany przez: | obudowę: | standardowo IP 50 na życzenie IP 54 - tylko FA32 IP 65 - tylko FA39 |
zaciski | IP 20 | |
Materiał obudowy | tworzywo termoplastyczne | |
Materiał szyby | szkło | |
Masa: | FA39: 0,23 kg FA32: >0,4 kg |
|
Kompatybilność elektromagnetyczna: | odpornoość na zakłócenia elektromagnetyczne | wg PN-EN 61000-6-2 |
emisja zakłóceń elektromagnetycznych | wg PN-EN 61000-6-4 | |
Wymagania bezpieczeństwa wg PN-EN 61010-1+A1 | kategoria instalacji | III |
stopień zanieczyszczenia | 2 | |
maksymalne napięcie pracy względem ziemi | 600 V | |
Wyposażenie | uchwyty mocujące: 2 szt. (dla IP50, IP54) lub 4 szt. (dla IP65)< instrukcja obsługi: 1 szt. karta gwarancyjna: 1 szt. osłona zacisków: 1 szt. (na życzenie) |
Do mierników współpracujących z przekładnikami prądowymi lub napięciowymi Producent - w ramach kompletacji - może dostarczyć przekładniki.
Wymiary zewnętrzne mierników FA39 IFA32 dla stopnia ochrony obudowy IP50 oraz IP54 (FA32)
Typ | a | b | c | d | e | f | k |
---|---|---|---|---|---|---|---|
mm | |||||||
FA39 | 96 | 4 | 92+0,3 | 5 | 45 | 10..20 | 92+0,8 |
FA32 | 144 | 4,5 | 137,3-0,5 | 6 | 48 | 10..20 | 138+1,0 |

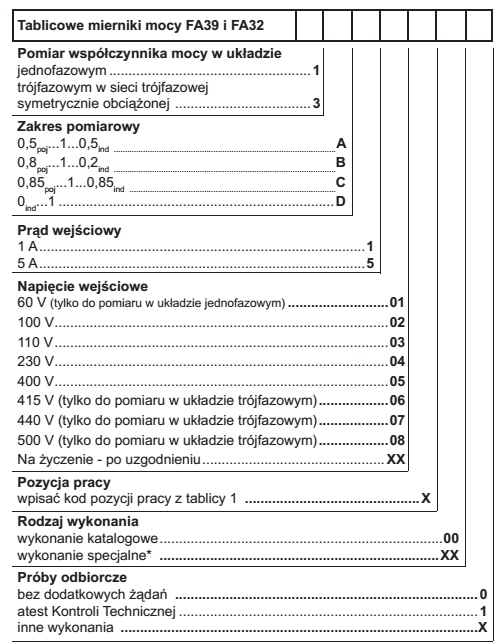

Kod wykonania
* numerację wykonania ustala producent
Np.: Miernik FA39-1-A-5-04-O-00-0 oznacza wykonanie mierni-ka współczynnika mocy do pomiaru w sieci jednofazowej, zakres pomiarowy 0,5 poj ...1...0,5 ind , prąd wejœciowy 5 A, napięcie wejœciowe 230 V w pozycji C3 (pionowa), wykonanie katalogowe, bez dodatko-wych wymagań.
Sposób mocowania w tablicy
Miernik jest mocowany do tablicy dwoma trzymaczami śrubowymi, które mogą być zamocowane na dowolnych przeciwległych narożnikach obudowy.
Pozycje pracy
Kod | Pozycja pracy |
---|---|
0 | c3 |
A | c1 |
B | c2 α = 15° |
C | c2 α = 30° |
D | c2 α = 45° |
E | c2 α = 60° |
F | c2 α = 75° |
H | c4 α = 105° |
I | c4 α = 120° |
Połączenia elektryczne obwodów zewnętrznych
Miernik FA39
Miernik FA32
a) Fazomierz do sieci jednofazowej, przyłączony bezpoœrednio.
b) Fazomierz do sieci jednofazowej, przyłączony przez przekładnik prądowy.
c) Fazomierz do sieci jednofazowej, przyłączony przez przekładnik prądowy i napięciowy.
d) Fazomierz do sieci trójfazowej obciążonej symetrycznie, przyłączony bezpoœrednio.
e) Fazomierz do sieci trójfazowej obciążonej symetrycznie, przyłączony przez przekładnik prądowy.
f) Fazomierz do sieci trójfazowej obciążonej symetrycznie, przyłączony przez przekładnik prądowy i napięciowy.
Sprawdź, również mierniki przetwornikowe mocy.
Wyślij zapytanie ofertowe
Jesteś zainteresowany tym produktem? Potrzebujesz dodatkowych informacji lub indywidualnej wyceny?
Skontaktuj się z nami
Musisz być zalogowany/a
Zastosowanie mierników współczynnika mocy
Mierniki współczynnika mocy typu FA39 i FA32 są miernikami magnetoelektrycznymi z wbudowanym przetwornikiem pomiarowym, przeznaczonymi do pomiaru współczynnika mocy (cosφ) w sieciach energetycznych prądu przemiennego. Miernik mierzy współczynnik mocy (cosφ) tylko w jednej fazie. Warunkiem koniecznym do uzyskania poprawnych pomiarów w sieciach trójfazowych jest symetria napięć i prądów, czyli symetryczne obciążenie sieci. W sieci trójfazowej obciążonej niesymetrycznie należy stosować trzy mierniki współczynnika mocy.
Dane techniczne
Zakresy pomiarowe: | 0,5poj...1...0,5ind 0,8poj...1...0,2ind 0,85poj...1...0,85ind 0ind...1 |
|
---|---|---|
Napięcie wejściowe jedno z szeregu: | dla miernika jednofazowego | 60, 100, 110, 230, 400 V |
dla miernika pracującego w sieci trójfazowej obciążonej symetrycznie | 100, 110, 230, 400, 415, 440, 500 V | |
Prąd wejściowy In | 1 A lub 5 A | |
Klasa dokładności | 1,5 | |
Znamionowe warunki użytkowania: | temperatura otoczenia | 5...23...40°C |
wilgotność względna otaczającego powietrza | 25...85% | |
napięcie wejściowe | Un±15% | |
prąd wejściowy | 20...40...100...120% In | |
częstotliwoość wielkości wejściowych | 45...50...60...65 Hz | |
pozycja pracy | wg zamówienia (tablica 1) ±5° | |
Błędy dodatkowe w granicach nominalnych warunków użytkowania | wg PN-EN 61010-1 | |
Moc pobierana: | w obwodzie napięciowym | ≤ 8 VA (dla Un = 500 V) |
w obwodzie prądowym | ≤ 0,2 VA | |
Stopień ochrony wg normy PN-EN 60529 zapewniany przez: | obudowę: | standardowo IP 50 na życzenie IP 54 - tylko FA32 IP 65 - tylko FA39 |
zaciski | IP 20 | |
Materiał obudowy | tworzywo termoplastyczne | |
Materiał szyby | szkło | |
Masa: | FA39: 0,23 kg FA32: >0,4 kg |
|
Kompatybilność elektromagnetyczna: | odpornoość na zakłócenia elektromagnetyczne | wg PN-EN 61000-6-2 |
emisja zakłóceń elektromagnetycznych | wg PN-EN 61000-6-4 | |
Wymagania bezpieczeństwa wg PN-EN 61010-1+A1 | kategoria instalacji | III |
stopień zanieczyszczenia | 2 | |
maksymalne napięcie pracy względem ziemi | 600 V | |
Wyposażenie | uchwyty mocujące: 2 szt. (dla IP50, IP54) lub 4 szt. (dla IP65)< instrukcja obsługi: 1 szt. karta gwarancyjna: 1 szt. osłona zacisków: 1 szt. (na życzenie) |
Do mierników współpracujących z przekładnikami prądowymi lub napięciowymi Producent - w ramach kompletacji - może dostarczyć przekładniki.
Wymiary zewnętrzne mierników FA39 IFA32 dla stopnia ochrony obudowy IP50 oraz IP54 (FA32)
Typ | a | b | c | d | e | f | k |
---|---|---|---|---|---|---|---|
mm | |||||||
FA39 | 96 | 4 | 92+0,3 | 5 | 45 | 10..20 | 92+0,8 |
FA32 | 144 | 4,5 | 137,3-0,5 | 6 | 48 | 10..20 | 138+1,0 |
Kod wykonania
* numerację wykonania ustala producent
Np.: Miernik FA39-1-A-5-04-O-00-0 oznacza wykonanie mierni-ka współczynnika mocy do pomiaru w sieci jednofazowej, zakres pomiarowy 0,5 poj ...1...0,5 ind , prąd wejœciowy 5 A, napięcie wejœciowe 230 V w pozycji C3 (pionowa), wykonanie katalogowe, bez dodatko-wych wymagań.
Sposób mocowania w tablicy
Miernik jest mocowany do tablicy dwoma trzymaczami śrubowymi, które mogą być zamocowane na dowolnych przeciwległych narożnikach obudowy.
Pozycje pracy
Kod | Pozycja pracy |
---|---|
0 | c3 |
A | c1 |
B | c2 α = 15° |
C | c2 α = 30° |
D | c2 α = 45° |
E | c2 α = 60° |
F | c2 α = 75° |
H | c4 α = 105° |
I | c4 α = 120° |
Połączenia elektryczne obwodów zewnętrznych
Miernik FA39
Miernik FA32
a) Fazomierz do sieci jednofazowej, przyłączony bezpoœrednio.
b) Fazomierz do sieci jednofazowej, przyłączony przez przekładnik prądowy.
c) Fazomierz do sieci jednofazowej, przyłączony przez przekładnik prądowy i napięciowy.
d) Fazomierz do sieci trójfazowej obciążonej symetrycznie, przyłączony bezpoœrednio.
e) Fazomierz do sieci trójfazowej obciążonej symetrycznie, przyłączony przez przekładnik prądowy.
f) Fazomierz do sieci trójfazowej obciążonej symetrycznie, przyłączony przez przekładnik prądowy i napięciowy.
Sprawdź, również mierniki przetwornikowe mocy.
