Mikrowyłączniki serii V15

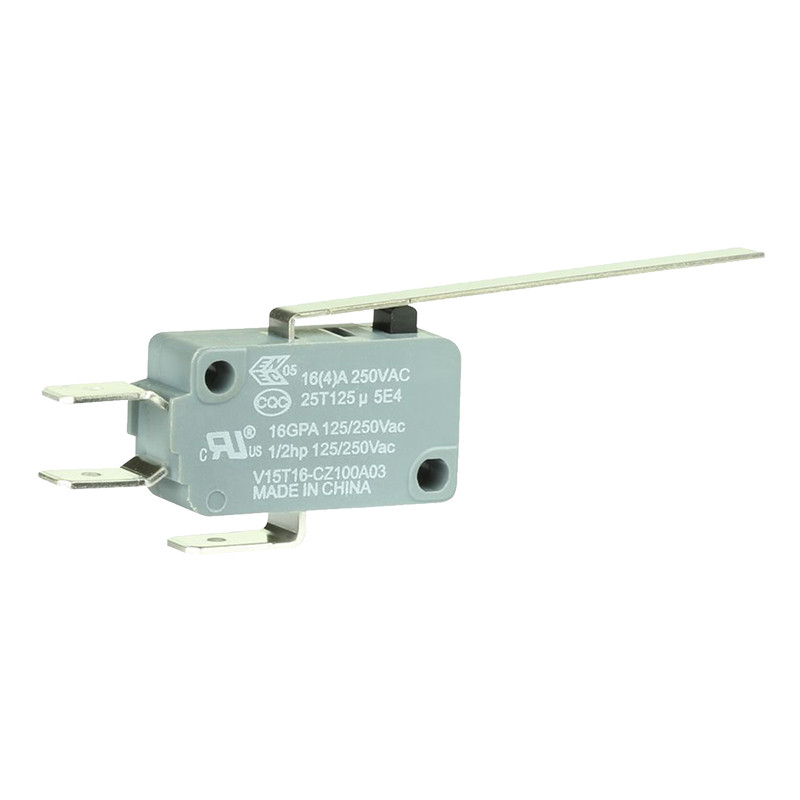

Mikroprzełączniki Honeywell MICRO SWITCH™ typu V-Basic Switch Standard, z serii V15 to przełączniki elektromechaniczne o budowie zapewniającej zwiększoną niezawodność i atrakcyjną cenę.


Przełączniki te są często idealne w zastosowaniach typu “niski koszt usterki” – w których koszt wymiany przełącznika lub naprawy związanej z przełącznikiem jest minimalny. Przełączniki przeznaczone są do zastosowań wymagających siły nacisku co najmniej 100 N i dostępne są w wersjach o obciążalności od 16A do 26A.

Przełączniki z serii V15 dostępne są szerokiej gamie standardowych wersji z różnymi elementami wzbudzającymi o różnych parametrach elektrycznych, siłach nacisku i o różnych układach elektrycznych. Posiadają one międzynarodowe certyfkaty (ENEC, CQC, UL, cUL).



Funkcje

  • Szeroki zakres prądów
  • Prosty, z rolką, z rolką symulowaną oraz ze specjalnymi elementami wzbudzającymi
  • Wersje specjalne z innymi wyprowadzeniami dostępne na żądanie
  • Precyzyjna praca i wszechstronność
  • Szeroki zakres temperatur
  • Międzynarodowe certyfikaty (ENEC, CQC, UL, cUL)


Przykładowe zastosowania

  • Urządzenia
  • Gry
  • Automaty sprzedające
  • Ogrzewacze wody
  • Elementy przemysłowych instalacji sterowania


Zalety

  • Wiele różnorodnych zastosowań dzięki wszechstronności przełączników, szerokiemu zakresowi załączanych prądów i bogatej gamie elementów wzbudzających
  • Współpraca z połączeniami izolowanymi i większością typów otworów szybkozłącz
  • Niezawodność i powtarzalność pracy w szerokim zakresie warunków


Mikroprzełączniki MICRO SWITCH™ typu V-BASIC seia SWITCH STANDARD V15


Dane techniczne

Oporność izolacji > 100 mΩ (500 V=)
Wytrzymałość dielektryczna 1000 V~ (50 Hz/60 Hz, 1 min.)
Oporność styków maks. 100 mΩ
Częstotliwość robocza - elektryczna 10 do 30 uruchomień na minutę
Częstotliwość robocza - mechaniczna maks. 300 uruchomień na minutę
Szybkość działania 0,1 mm – 1 m / s.
Trwałość użytkowania - mechaniczna 5 milionów cykli (siła 200 g);
1 milion cykli (siła > 200 g)
Trwałość użytkowania - elektryczna co najmniej 6000 lub 50000 załączeń
Temperatura przechowywania od -25°C do 100°C
[od -13°F do 212°F]
Wilgotność przechowywania maks. 85 % (wilgotność względna)
Mikro rozłączenie (µ) szczelina między stykami
Certyfikaty ENEC, CQC, UL, cUL


Specyfikacja elektryczna

5 A ENEC/CQC:5 (2,5)A, 125 V~/250 V~ (50000 cykli)
10 A UL/cUL: 10A 1% HP, 125 V~/250 V~ (100000 cykli)\
11 A ENEC/CQC; 11(3)A, 125/150V~ UL/cUL; 11(3)A, 125/150V~
16 A ENEC/CQC; 16(4)A, 250 V~ (50000 cykli) UL/cUL; \[&]A HP, 125 V~/250 V~ (6000 cykli)
22 A ENEC/CQC: 22(8)A, 250 V~ (10000 cykli) UL/cUL: 22A 1 HP, 125V~/250V~ (6000 cykli)
26 A ENEC: 26(10)A, 250 V~ (25000 cykli)


Wymiary


MIKROPRZEŁĄCZNIKI MICRO SWITCH™ TYPU V-BASIC wymiary



Przełączniki elektromechaniczne typu BASIC


Wymiary złącz

Szybkozłącze typu C – szerokości 6,35 mm x grubość 0,8 mm
MIKROPRZEŁĄCZNIKI MICROSWITCH szybkozłącze

Szybkozłącze typu D – szerokości 4,80 mm x grubość 0,8 mm
MIKROPRZEŁĄCZNIKI MICROSWITCH szybkozłącze


Mikroprzełączniki MICRO SWITCH™ typu V-BASIC seia SWITCH STANDARD V15


Standardowe dźwignie

Kod / opis dźwigni Wymiary
A01 / Dźwignia prosta, krótka MIKROPRZEŁĄCZNIKI MICROSWITCH A01 dżwignia prosta
A02 / Dźwignia standardowa prosta MIKROPRZEŁĄCZNIKI MICROSWITCH A02 dżwignia prosta
A03 / Dźwignia długa, prosta MIKROPRZEŁĄCZNIKI MICROSWITCH A03 dżwignia prosta
A04 / Dźwignia z symulowaną rolką MIKROPRZEŁĄCZNIKI MICROSWITCH A04 dżwignia prosta
A05 / Dźwignia krótka z rolką MIKROPRZEŁĄCZNIKI MICROSWITCH A05 dżwignia prosta
A06 / Dźwignia z rolką MIKROPRZEŁĄCZNIKI MICROSWITCH A06 dżwignia prosta


Przełączniki elektromechaniczne typu BASIC


Numer katalogowy

Kodowanie numerów katalogowych mikroprzełączników MICRO SWITCH® z serii V15.


VIS T 16 C Z 200 A 01 XX K
Typ przełącznika klasa temperaturowa °c parametry elektryczne Typ wyprowadzeń kod konfiguracji styków Siła przełączania, maks. położenie dźwigni Typ dźwigni oznaczenie specjalne otwory montażowe
Mikroprzełączniki MICRO SWITCH™ typu V-Basic, seria Switch Standard VI5 T
T 125		 5 ENEC/CQC: 5 (2.5) A, 125 V~/250 V~ (50000 cykli) CSzybkozłącze 6,35 mm x 0,80 mm [0,250 cali x 0,032 cali] Z
SPDT jednobiegunowy, dwupołożeniowy		 100
100gf 0,98 N		 Brak dźwigni, sam trzpień Brak dźwigni, sam trzpień Znaki oznaczenia specjalnego wykorzystuje się tylko, gdy typem wyprowadzeń jest “X” lub typem dźwigni jest"99" aby określić że wyprowadzenia lub dźwignia przełącznika są typu specjalnego. Szczegółowe opisy na temat różnic przedstawiono w szczegółowych danych technicznych produktu. Metryczne Ø3,1 mm
  H
T150		 10
UL/cUL: 10 A 1½ HP, 125 V~/250 V~ (100000 cykli)		 D Szybkozłącze 4,80 mm x 0,8 mm [0,187 cali x 0,032 cali] P
SPST-NO jednobiegunowy, jednopołożeniowy zwierny		 200
200 gf 1,96N		 A
Daleko od trzpienia		 01
Dźwignia krótka, prosta		 K
amerykańskie 02,9 mm
  S
T85		 11 ENEC/CQC: 11(3) A, 125/150 V~ 25T85 |i 5E4 UL/cUL: 11(3) A, 125/150 V~ 25T85 |i 5E4 E Szybkozłącze 4,80 mm x 0,5 mm [0,187 cali x 0,020 cali] C
SPST-NC jednobiegunowy, jednopołożeniowy rozwierny		 300
300 gf 2,94 N		 B
W pobliżu trzpienia		 02
Dźwignia standardowa prosta
    16 ENEC/CQC: 16(4)A 250 V~ UL/cUL: 16 1/2HP 125/250 V~ H
Złącza wciskane (push-in)		   400
400 gf 3,92 N		   03
Dźwignia długa, prosta
    22 ENEC/CQC: 22(8) A, 250 V~ UL/cUL: 22 A 1HP, 125/250 V~         04
Dźwignia z symulowaną rolką
    26
ENEC: 26(10) A, 250 v~		         05
Dźwignia krótka z rolką
              06
Dźwignia z rolką
              99
Dźwignia specjalna

Uwaga
Nie wszystkie z wymienionych tu konfiguracji są dostępne na bieżąco.

Mniej
Czytaj więcej
