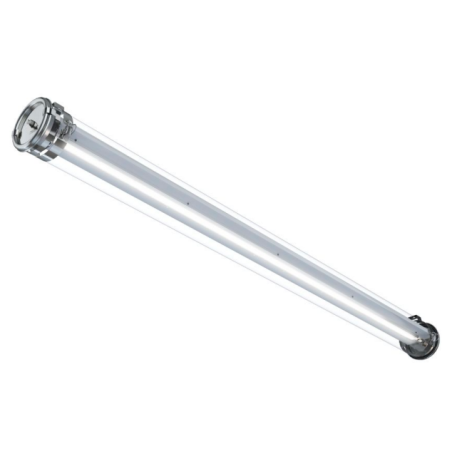

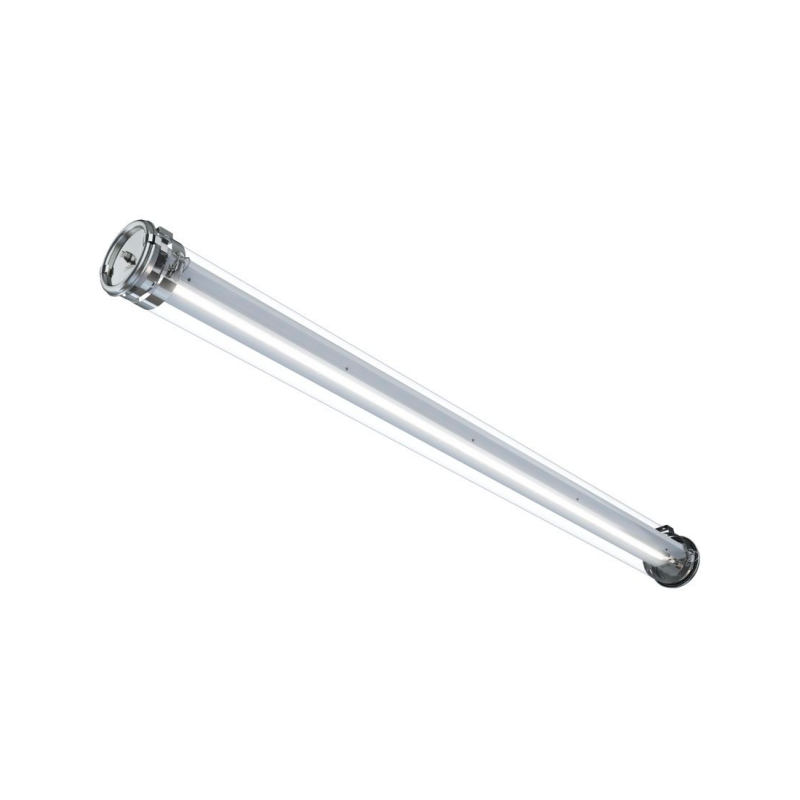

BOYLE Xtrem 19840040
BOYLE Xtrem 19840040

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Sammode

BOYLE Xtrem 19840040

  • 19840040
  • Typ produktu Oświetlenie Ex
  • Średnica 133
  • Zasilanie 198-264V 0/50/60Hz
  • Strumień świetlny 9250
  • Długość [mm] 1587
  • Dławnica 1
  • ATEX II 3G Ex ec IIC T4 Gc - II 2D Ex tb IIIC T70°C Db IP66/IP68

Rura ø133 do wysokich pomieszczeń w atmosferach ATEX stref 2, 21 i 22

Lekki, a zarazem solidny, FUMAT to idealna alternatywa dla dużych i kosztownych naświetlaczy ATEX. Gwarantowany przez 8 lat, nawet przy pracy w temperaturze 50°C, 24/7, wyposażony jest w niezawodny moduł LED o długiej żywotności oraz w ukierunkowaną optykę dostosowaną do dużych wysokości. Jego waga została znacznie zredukowana dzięki zastosowaniu odpowiednich trybów ochrony ATEX. Bardzo prosty w montażu – jak każda oprawa Sammode – całkowicie szczelny, w 100% demontowalny i łatwy w naprawie. FUMAT: rozwiązanie dla dużych wysokości w atmosferach wybuchowych.

Wejście kablowe
Typ Zakres średnicy Materiał Kod
1 dławnica kablowa Ø8–13 mm Poliamid 113
Ø10–15 mm Poliamid 116
Ø6–14 mm Mosiądz niklowany 113LN
2 dławnice (1 zaślepiona) Ø8–13 mm Poliamid 213
Ø10–15 mm Poliamid 216
Ø6–14 mm Mosiądz niklowany 213LN
Uchwyty montażowe
Opis Kod
Wzmocnione opaski montażowe BRS
Wzmocnione opaski z wkrętem HSHC BRV
Temperatura barwowa
Temperatura Kod
3000K 830
4000K 840
Zarządzanie oświetleniem
Funkcja Kod
Elektroniczny układ sterujący do ściemniania DALI 2 RD
Materiały
Opis materiału Kod
Obudowa z poliwęglanu PO
Obudowa PC/PMMA o wysokiej odporności chemicznej POME
Zaślepki i obejmy montażowe ze stali nierdzewnej 304L –
Zaślepki i obejmy montażowe ze stali nierdzewnej 316L MR

Specyfikacja

Charakterystyka techniczna
Parametr Opis
Źródło światła Wysokowydajny, wymienny moduł LED (CRI>80, 3 SDCM)
70 000 h L80/B10 przy maks. temperaturze pracy
Optyka Intensywna soczewka liniowa (eliptyczna), przeznaczona do wysokich przestrzeni
Zarządzanie ciepłem Aluminiowy radiator
Zasilacz (Control gear) Wysokiej niezawodności zasilacz stałoprądowy, wzmocniony mechanicznie i termicznie
Odporność na przeciążenia: 320 V AC, 48 h
Obsługuje przepięcia < 4 kV
Kompatybilność z TN, TT, IT
Kompatybilność z zasilaniem centralnym
Napięcie zasilania 198–264 V, 0/50/60 Hz
Klasa ochrony elektrycznej Klasa I
Zakres temperatury pracy –20°C do +50°C
Łatwa instalacja i konserwacja
Element Opis
Połączenie Z dławnicą kablową ATEX (poliamid) dla kabli Ø8–13 mm
Wersja z 1 dławnicą: złączka 3 x 2,5 mm² (odłączalna)
Wersja z 2 dławnicami: złączka 5 x 2,5 mm² (podwójna, odłączalna)
Montaż Mocowanie za pomocą 2 stalowych opasek z regulacją rozstawu i obrotem 360°
Konserwacja LED Łatwo wymienialne moduły LED i zasilacz
Możliwość otwarcia beznapięciowo w strefach wybuchowych
Materiały
Element Opis
Obudowa Specjalny poliwęglan odporny na promieniowanie UV, rozpuszczalniki, węglowodory i środki czyszczące dzięki współwytłaczaniu z PMMA
Zaślepki i obejmy Stal nierdzewna 304L
Uszczelki EPDM utwardzany nadtlenkowo
Sposób konstrukcji Jednoczęściowa obudowa o wysokiej odporności mechanicznej i chemicznej
Długotrwała szczelność dzięki osiowemu wkręcaniu
Normy i odporności
Parametr Wartość
ATEX / IECEx IEC 60079-0, IEC 60079-15, IEC 60079-31
Oznaczenie (Marking) II 3G Ex ec IIC T4 Gc – II 2D Ex tb IIIC T70°C Db IP66/IP68
Szczelność (Waterproofness) IP66, IP68, IP69K
Odporność na uderzenia IK10
Odporność ogniowa 650°C
Odporność na wibracje Spełnia wymagania normy EN 60598-1 (testowana zgodnie z IEC 60068-2-6)
