BOYLE Xtrem 19853040
BOYLE Xtrem 19853040

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Sammode

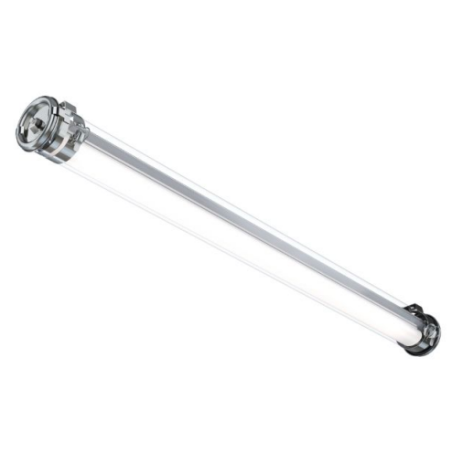

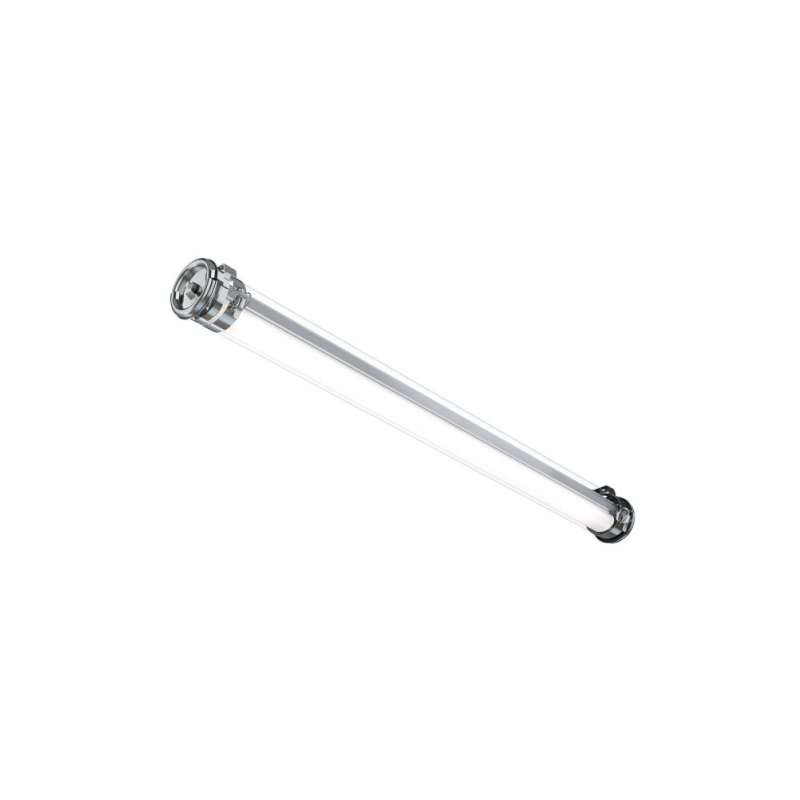

BOYLE Xtrem 19853040

  • 19853040
  • Typ produktu Oświetlenie Ex
  • Średnica 100
  • Zasilanie 198-264V 0/50/60Hz
  • Strumień świetlny 4625
  • Długość [mm] 1607
  • Dławnica 2
  • ATEX II 3G Ex ec IIC T4 Gc - II 2D Ex tb IIIC T70°C Db IP66/IP68

Rura ze szkła borokrzemowego ø100 i ø133 do zastosowań w ekstremalnie lub silnie korozyjnych atmosferach ATEX stref 2, 21 i 22.

Zaprojektowana z myślą o najbardziej ekstremalnych warunkach, oprawa BOYLE jest najbezpieczniejszym rozwiązaniem na rynku dla stref ATEX 2, 21 i 22. Oferuje najwyższy poziom wytrzymałości i szczelności dzięki jednoczęściowej obudowie, która chroni elektronikę i jest odporna na wysokie temperatury oraz systemy o wysokim ryzyku elektrycznym. Odporność chemiczna jest zapewniona dzięki zastosowaniu niezawodnych materiałów dyfuzora: szkło borokrzemowe IK07 lub współwytłaczany kompozyt IK10. Cała oprawa jest łatwa do demontażu i naprawy, co również wpływa na jej wyjątkową trwałość.

Opcje

Wejście kablowe
Typ Zakres średnicy Materiał Kod
1 dławnica kablowa Ø8–13 mm Poliamid 113
Ø10–15 mm Poliamid 116
Ø6–14 mm Mosiądz niklowany 113LN
2 dławnice (1 zaślepiona) Ø8–13 mm Poliamid 213
Ø10–15 mm Poliamid 216
Ø6–14 mm Mosiądz niklowany 213LN
Uchwyty montażowe
Opis Kod
Wzmocnione opaski montażowe BRS
Wzmocnione opaski z wkrętem HSHC BRV
Temperatura barwowa
Temperatura Kod
3000K 830
4000K 840
Zarządzanie oświetleniem
Funkcja Kod
Elektroniczny układ sterujący do ściemniania DALI RD
Oświetlenie awaryjne
Funkcja
1-godzinne awaryjne oświetlenie autonomiczne z akumulatorem LiFePO₄ o długiej żywotności
(dla długości oprawy ≥ 995 mm), Tmax = 30°C
Materiały
Opis materiału Kod
Obudowa z poliwęglanu PO
Obudowa PC/PMMA o wysokiej odporności chemicznej POME
Zaślepki i obejmy montażowe ze stali nierdzewnej 304L –
Zaślepki i obejmy montażowe ze stali nierdzewnej 316L MR

Specyfikacja

Charakterystyka techniczna
Parametr Opis
Źródło światła Wysokowydajny, wymienny moduł LED (CRI>80, 3 SDCM) 70 000 h L80/B10 przy maksymalnej temperaturze pracy
Brak zagrożenia fotobiologicznego: Brak (RG0)
Optyka Specjalna optyka dyfuzora z satynowym wykończeniem
Zarządzanie ciepłem Aluminiowy radiator
Zasilacz (Control gear) Wysokiej niezawodności zasilacz stałoprądowy, wzmocniony mechanicznie i termicznie
Odporność na przepięcia: 320 V AC przez 48 h
Obsługuje przepięcia do 4 kV
Kompatybilny z sieciami TN, TT, IT bez ograniczeń
Kompatybilny z zasilaniem centralnym
Napięcie zasilania 198–264 V, 0/50/60 Hz
Klasa ochrony elektrycznej Klasa I
Temperatura pracy –20°C do +50°C
Łatwa instalacja i konserwacja
Element Opis
Połączenie Z dławnicą kablową ATEX z poliamidu dla kabli Ø8–13 mm
Wersja z 1 dławnicą: złączka 3 x 2,5 mm² (odłączalna)
Wersja z 2 dławnicami: złączka 5 x 2,5 mm² (podwójna, odłączalna)
Montaż Mocowanie przy pomocy 2 opasek stalowych z regulacją rozstawu i obrotem 360°
Konserwacja LED Łatwo wymienialne moduły LED i zasilacz
Możliwość bezpiecznego otwarcia w środowisku wybuchowym (off-load)
Materiały
Element Opis
Obudowa Szkło borokrzemowe (borosilicate-glass)
Zaślepki i opaski Stal nierdzewna 304L
Uszczelki EPDM utwardzany nadtlenkowo
Sposób konstrukcji Jednoczęściowa obudowa o wysokiej odporności mechanicznej i chemicznej
Długotrwała szczelność dzięki osiowemu montażowi z uszczelnieniem
Normy i odporności
Parametr Wartość
ATEX / IECEx IEC 60079-0, IEC 60079-15, IEC 60079-31
Oznaczenie (Marking) II 3G Ex ec IIC T4 Gc – II 2D Ex tb IIIC T70°C Db IP66/IP68
Stopień szczelności IP66, IP68, IP69K
Odporność na uderzenia (IK) IK07
Odporność ogniowa Niepalny materiał
Odporność na wibracje Spełnia wymagania normy EN 60598-1 (testowana wg IEC 60068-2-6)
