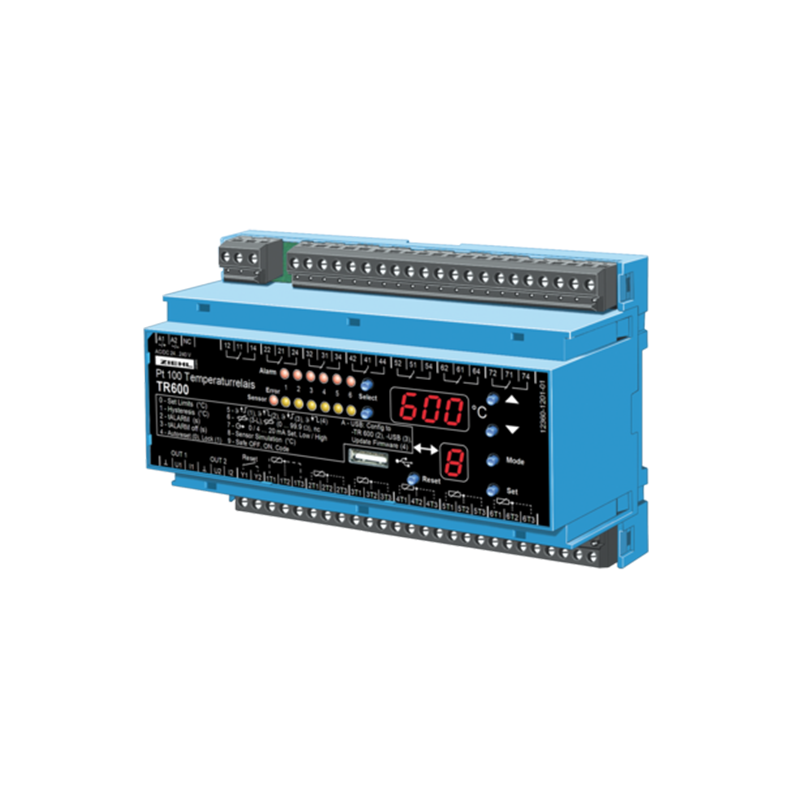

Przekaźnik termiczny TR600

Strona do programowania TR600

Termostat Pt 100 TR600 jest regulatorem temperatury i jednocześnie monitoruje do sześciu czujników Pt 100. Sześć punktów przełączania i sześć przekaźników umożliwia prawie dowolną kombinację działania przełączania. Może także wybrać najwyższą temperaturę z grupy trzech lub sześciu czujników. Temperatury dwóch czujników lub grup czujników można przypisać do 2 wyjść analogowych, tj. Do zdalnych wyświetlaczy lub dalszej oceny. Programowanie jest bardzo zmienne i proste.


Produkt występuje w poniższej wersji:
T224360 z wyjściem analogowym (standard)

Ze względu na to, że można podłączyć 6 czujników Pt 100, urządzenie jest szczególnie odpowiednie do monitorowania temperatury wszędzie tam, gdzie jednocześnie musi być monitorowanych do 6 różnych punktów pomiarowych:

  • silniki i generatory z jednoczesnym monitorowaniem łożysk i chłodziwa.
  • transformatory z dodatkowym monitorowaniem temperatury rdzenia również.
  • maszyny i instalacje elektryczne

Zatwierdzenie

UL E377414 Sprzęt do sterowania procesami, elektryczny - komponent


Przegląd funkcji

  • Zakres pomiaru i monitorowania -199 ... +800 ° C
  • 6 wejść czujników z połączeniem 2- lub 3-przewodowym
  • 7 wyjść przekaźnikowych ze stykiem przełączającym
  • Przekaźnik alarmu 1… 6 K1 (11/12/14) ... K6 (61/62/64)
  • Przekaźnik błędu czujnika K7 (71/72/74) monitoruje przerwanie czujnika lub zwarcie czujnika.
  • 2 wyjścia analogowe, 0/4 ... 20 mA i 0/2 ... 10 V, z indywidualnym skalowaniem.
  • Uniwersalny zasilacz. 2 zakresy AC / DC 24-60 V lub AC / DC 90-240 V.
  • Uniwersalny zasilacz AC / DC 24-240 V.
  • Terminal dla USB-Stick do pobierania i pobierania zestawów parametrów oraz do aktualizacji oprogramowania

Wyświetla

  • wbudowany 3-cyfrowy wyświetlacz temperatury i 1-cyfrowy wyświetlacz trybu programowania
  • Alarm LED pokazujący stan przekaźników alarmowych
  • Błąd czujnika LED miga przy zwarciu lub przerwaniu czujnika
  • Można wyświetlić zapisane wartości temperatur MIN i MAX
  • „Wybór czujnika” pokazuje temperatury różnych czujników
  • „Wybór alarmu” pokazuje punkty przełączania

Programowalny dla każdego dodatkowego przekaźnika:

  • histereza
  • elektroniczny zamek lub automatyczne resetowanie
  • opóźnienie włączenia i opóźnienie wyłączenia
  • Funkcja MIN lub MAX przekaźnika
  • przekaźnik zwalnia lub podnosi po przekroczeniu wartości zadanej


Dane techniczne

Zasilacz
Znamionowe napięcie zasilania Us AC / DC 24 - 240 V.
Tolerancja Prąd stały 20,4 - 297 V,
prąd przemienny 20 - 264 V 50/60 Hz
Pobór energii <4 W
<13 VA
Podłączenie czujnika (6 czujników) Pt 100 (RTD) wg. zgodnie z EN 60751 (2/3-przewodowy)
Skala -199 ° C .. 800 ° C, rozdzielczość = 1 ° C
Rezystancja czujnika + drut. max. 500 Ohm
Prąd czujnika ≤0,7 mA
Czujnik cyklu / czujnika czasu ≤ 1,5 s
Tolerancja ± 0,5% wartości mierzonej ± 1 cyfra
Współczynnik temperaturowy <0,04 ° C / K
Wyjścia analogowe OUT 1 i OUT 2
Napięcie wyjściowe 0/2 V DC - 10 V, maks. DC 10 mA
Prąd wyjściowy DC 0/4 mA - 20 mA
Załaduj max. 500 Ω
Napięcie bez obciążenia max. DC 16 V.
Tolerancja 1% zaprogramowanego zakresu ± 1 ° C


Wyjście przekaźnikowe

K1… K7 7 x 1 styk przełączający (CO)
Napięcie przełączania max. AC 415 V.
Prąd przełączania max. 5 A.
Zdolność przełączania max. 1250 VA (obciążenie rezystancyjne)
maks. 120 W przy 24 V DC
Oceny elektryczne UL 250 V ac, 5 A, rezystancyjny
E214025 240 V ac, 1/2 KM
120 V ac, ¼ KM
B 300 - pilot, UL 508
Nominalny prąd operacyjny Ie
AC15 Tj. = 3 A ..... Ue = 250 V.
DC13 Ie = 2 A ..... Ue = 24 V
Ie = 0,2 ..... A Ue = 125 V
Ie = 0,1 ..... A Ue = 250 V
Zalecany bezpiecznik NIE 4 Opóźnienie czasowe lub miniaturowy wyłącznik MCB B4
Zalecany bezpiecznik NC 3.15 Opóźnienie czasowe
Oczekiwany czas kontaktu mechaniczny 3 x 107 operacji
Oczekiwana żywotność elektryczna 1 x 105 operacje z AC 250 V / 6 A


Warunki badania (EN 61010-1)

Znamionowe napięcie udarowe 4000 V.
Kategoria przepięcia III
Poziom zanieczyszczenia 2)
Znamionowe napięcie izolacji Ui 300 V.
Na czas 100%


Testy EMC (EN 61326-1)

emitowane zakłócenia EN 61000-6-3
Rozerwanie EN 61000-4-4 +/- 4 kV
Impuls 5/50 ns, f = 5 kHz, t = 15 ms, T = 300 ms
PRZYPŁYW 90 x 35 x 58IEC 61000-4-5 +/- 4 kV
Impuls 1,2 / 50 μs (8/20 μs)
rozładowanie elektryczności statycznej Kontakt IEC 61000-4-2 +/- 4 kV,
powietrze +/- 8 kV


Warunki środowiska

Zakres temperatur otoczenia -20 ° C ... +65 ° C
Zakres temperatur przechowywania -20 ° C… +70 ° C
Wysokość Do 2000 m
Warunki klimatyczne 5 - 85% rel. wilgotność, bez kondensacji
Zakres temperatur zewnętrznych przewodów -5 ° C… +70 ° C
Odporność na wibracje EN 60068-2-6 2… 25 Hz ± 1,6 mm
25 ... 150 Hz 5 g
Izolacja galwaniczna / napięcie próbne Us - Przekaźniki, czujniki, USB, wyjście analogowe, wejście resetowania -< DC 3820 V Przekaźniki - czujniki, USB, wyjście analogowe, wejście resetu -< DC 3820 V
Bez izolacji galwanicznej czujniki, USB, wyjście analogowe, wejście Reset
Zresetuj wejście Y1 / Y2 app. 18 V DC / 3,5 mA
Złącze USB Typ A, do podłączania pamięci USB
do konfiguracji / do aktualizacji oprogramowania układowego


Mieszkaniowy

Projekt V8
Wymiary (wys. X szer. X gł.) 140 x 90 x 58 mm
Wysokość / szerokość montażu 55 mm / 8 TE
Przewód z litego połączenia je 1 x 1,5 mm2
Drut splatany z izolowanymi tulejami je 1 x 1,0 mm2
Moment obrotowy 0,5 Nm (3,6 funta.in)
Klasa ochrony obudowy IP 20
Zaciski klasy ochrony IP 20
Pozycja montażowa każdy
Montowanie Mocowanie zatrzaskowe na standardowej szynie 35 mm EN 60715 lub śrubach M4
Waga około. 360 g
