Przekaźnik prądu upływu typu B - X72DB3

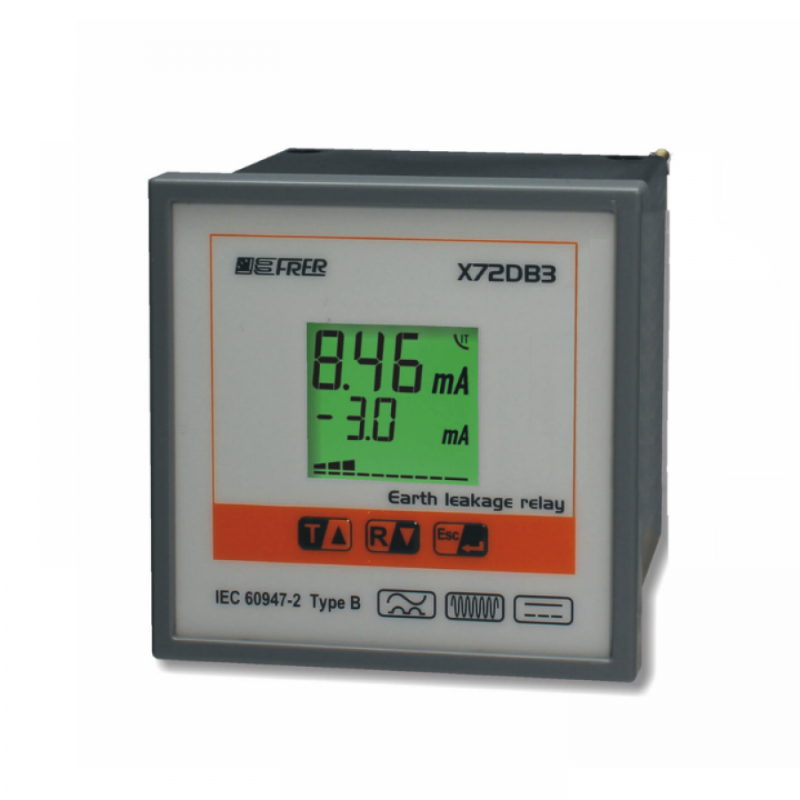

X72DB3 to przekaźnik prądu upływu typu B o wymiarach 72 x 72 mm.

Przekaźniki różnicowoprądowe typu B z serii X...DB3 zostały zaprojektowane do intuicyjnego i automatycznego wykrywania prądów upływowych stałych, przemiennych oraz o wysokiej częstotliwości. Szczególną cechą tych przekaźników jest ciągłe i natychmiastowe monitorowanie stanu izolacji za pomocą wielokolorowego wyświetlacza.



Główne funkcje

  • Ciągły pomiar i wyświetlanie wartości prądu upływu RMS, AC, wyższych częstotliwości AC
  • Zapis w pamięci wartości alarmowych prądu
  • Wewnętrzny zegar i zapis w pamięci 10 ostatnich zdarzeń
  • Wyjście RS485 Modbus RTU umożliwiające przesył danych pomiarowych, informacji o zdarzeniach i pracę w funkcji oscyloskopu.
  • Nastawny filtr migotania napięcia z ochroną przeciwpożarową 300 mA
  • Nastawny filtr trzeciej harmonicznej
  • Podwójny próg: całkowita składowa RMS i DC
  • Pomiary AC do częstotliwości 10 kHz



Dane techniczne

Parametr Wartość
Wyświetlacz Kolorowy, podświetlany LCD
Rozdzielczość 3 cyfry
Pozycja przecinka Automatyczna
Bargraf 10 poziomów
Rodzaj pomiaru Typ B - TRMS
Odświeżanie wyświetlacza Co 500ms (wartość średnia za okres)
Pasmo przenoszenia DC; 2,5Hz – 10kHz
Dokładność ±0,5%
Filtr migotania napięcia Zgodny z IEC 62423, VDE 0664-T-100 ochrona przeciwpożarowa 300mA
Filtr trzeciej harmonicznej Tłumienie 80% dla 150Hz
Zakres nastawy prądu IΔN 0,030 ÷ 15 A;
Styk SPDT (COM, NO, NC)
Obciążenie znamionowe 6A, 250VAC AC1; 6A, 24VDC DC1 3A, 250VAC AC15; 2A, 24VDC DC13 (IEC60947-5-1)
Ochrona Standardowa (ND) lub zwiększona (NE)
Poziomy izolacji Zgodnie z IEC 61010-1, IEC 60947-1
Temperatura pracy 0…+50˚C
Temperatura przechowywania -30˚C…+70˚C
Samogasnąca obudowa (materiał) UL 94-V0



Dodatkowe dane techniczne

Parametr Wartość
Automatyczny test połączenia Wtórny impuls napięciowy
Alarm (opcjonalnie) SPDT (COM, NO, NC) – Standard X72DB3
SPST (COM, NO) – Opcjonalnie X35DB3/X48DB3
Nastawy alarmu Wyłączony, 5-100% IΔN
Opóźnienie zadziałania 20ms-30s
Opóźnienie wyzwolenia ZATRZASK - 20ms – 30s
Specjalna funkcja Reclose; 2nd Trip i IΔnDC
Obciążenie znamionowe przekaźnika 6A, 250VAC AC1; 6A, 24VDC DC1 3A, 250VAC AC15; 2A, 24VDC DC13 (IEC60947-5-1)
Obciążenie znamionowe łącznika tranzystorowego fotoMOS 100mA, 250VAC/DC (CAT II) – 150VAC/DC (CAT III) 350VPK-PK (wraz z przeciążeniem)
Ochrona Standardowa (ND) lub zwiększona (NE)
Wejście Test-Reset (opcjonalnie) Sygnał > 2s
Modbus RTU (opcjonalnie) RS485 izolowany, A+, B-, GND (opcja)
Szybkość transferu danych 9600, 19200, 38400, 57600 bit/s
Parametry programowalne Bit parzystości i STOP
Adresy programowalne 1 – 247
Funkcja oscyloskopu 120 próbek (12bit), z nastawami podstawy czasu i amplitudy
Zegar czasu rzeczywistego (opcjonalnie) RTC z awaryjnym zasilaniem bateryjnym
Archiwizacja wydarzeń 10 ostatnich zdarzeń ze znacznikami czasu



Oznaczenia serii X_ _DB3:

Oznaczenie typu X _ _ D B 3 _ _ _ _ _ _ _ _
Wymiary 2 mod. DIN X 3 5 D B 3
48x48mm X 4 8 D B 3
72x72mm X 7 2 D B 3
Częstotliwość znamionowa DC [&] 50-60 Hz 4 D C
DC [&] 400 Hz Q D C
DC [&]50–60 Hz IΔn 1÷50 A * 0 5 0
Opcje Wejście Test-Reset R 1 0
RS485 Modbus RTU M 1 0
Alarm fotoMOS X 1 L
Alarm przekaźnikowy X 1 1
Alarm TCS T C S
Zasilanie 230VAC±10%; 3VA 2
20 – 60V AC/DC <4VA/2,5W L
80 – 260V AC/DC <6,5VA/2,5W H
Zegar czasu rzeczywistego nie
tak C

* - tylko z TDB321–TDB471
