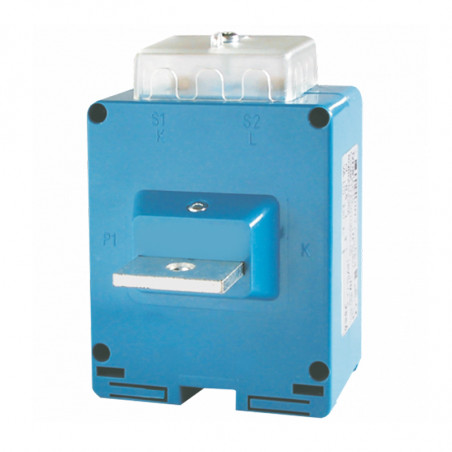

Przekładnik prądowy TAC010 z uzwojeniem pierwotnym
Przekładnik prądowy TAC010 z uzwojeniem pierwotnym

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: FRER

Przekładnik prądowy TAC010 z uzwojeniem pierwotnym

Dane techniczne

Materiał termoplastyczny UL94-V0
Częstotliwość 50-60Hz
Napięcie 0,72kV
Napięcie probiercze 3kV * 1’50Hz
Izolacja Klasa E
Stopień ochrony IP 20
Zabezpieczenie nadprądowe 1,2In
Krótkotrwały prąd cieplny 60 In
Prąd dynamiczny 2.5 x I th
Współczynnik bezpieczeństwa N<5
Straty mocy <2,5W
Temperatura pracy -25 +50°C
Temperatura przechowania -40 +80°C
Spełnia normy IEC/EN 60044-1,
VDE, BS, UTE
Zaciski wtórne 6mm2



Przekładania Moc [VA] Numer katalogowy
cl. 0,5 cl.1 5 A 1 A
5 A 10 20 TAC010005X05 TAC010005X01
10 A 10 20 TAC010010X05 TAC010010X01
15 A 10 20 TAC010015X05 TAC010015X01
20 A 10 20 TAC010020X05 TAC010020X01
25 A 10 20 TAC010025X05 TAC010025X01
30 A 10 20 TAC010030X05 TAC010030X01
40 A 10 20 TAC010040X05 TAC010040X01
50 A 10 20 TAC010050X05 TAC010050X01
60 A 10 20 TAC010060X05 TAC010060X01
80 A 10 20 TAC010080X05 TAC010080X01
100 A 10 20 TAC010100X05 TAC010100X01
120 A 10 20 TAC010120X05 TAC010120X01
150 A 10 20 TAC010150X05 TAC010150X01
200 A 10 20 TAC010200X05 TAC010200X01
250 A 10 20 TAC010250X05 TAC010250X01
300 A 10 20 TAC010300X05 TAC010300X01
400 A 10 20 TAC010400X05 TAC010400X01
500 A 10 20 TAC010500X05 TAC010500X01
600 A 10 20 TAC010600X05 TAC010600X01



Uzwojenie wtórne 5 A

Przekładnia Numer katalogowy
VA Cl. 0,2 VA Cl. 0,5S VA Cl. 0,2S
5/5A 10 TAC010005J05 10 TAC010005Y05 5 TAC010005S05
10/5A 10 TAC010010J05 10 TAC010010Y05 5 TAC010010S05
15/5A 10 TAC010015J05 10 TAC010015Y05 5 TAC010015S05
20/5A 10 TAC010020J05 10 TAC010020Y05 5 TAC010020S05
25/5A 10 TAC010025J05 10 TAC010025Y05 5 TAC010025S05
30/5A 10 TAC010030J05 10 TAC010030Y05 5 TAC010030S05
40/5A 10 TAC010040J05 10 TAC010040Y05 5 TAC010040S05
50/5A 10 TAC010050J05 10 TAC010050Y05 5 TAC010050S05
60/5A 10 TAC010060J05 10 TAC010060Y05 5 TAC010060S05
80/5A 10 TAC010080J05 10 TAC010080Y05 5 TAC010080S05
100/5A 10 TAC010100J05 10 TAC010100Y05 5 TAC010100S05
150/5A 10 TAC010150J05 10 TAC010150Y05 5 TAC010150S05
200/5A 10 TAC010200J05 10 TAC010200Y05 5 TAC010200S05
250/5A 10 TAC010250J05 10 TAC010250Y05 5 TAC010250S05
300/5A 10 TAC010300J05 10 TAC010300Y05 5 TAC010300S05
400/5A 10 TAC010400J05 10 TAC010400Y05 5 TAC010400S05
500/5A 10 TAC010500J05 10 TAC010500Y05 5 TAC010500S05
600/5A 10 TAC010600J05 10 TAC010600Y05 5 TAC010600S05



Uzwojenie wtórne 1 A

Przekładnia Numer katalogowy
VA Cl. 0,2 VA Cl. 0,5S VA Cl. 0,2S
5/1A 10 TAC010005J01 10 TAC010005Y01 5 TAC010005S01
10/1A 10 TAC010010J01 10 TAC010010Y01 5 TAC010010S01
15/1A 10 TAC010015J01 10 TAC010015Y01 5 TAC010015S01
20/1A 10 TAC010020J01 10 TAC010020Y01 5 TAC010020S01
25/1A 10 TAC010025J01 10 TAC010025Y01 5 TAC010025S01
30/1A 10 TAC010030J01 10 TAC010030Y01 5 TAC010030S01
40/1A 10 TAC010040J01 10 TAC010040Y01 5 TAC010040S01
50/1A 10 TAC010050J01 10 TAC010050Y01 5 TAC010050S01
60/1A 10 TAC010060J01 10 TAC010060Y01 5 TAC010060S01
80/1A 10 TAC010080J01 10 TAC010080Y01 5 TAC010080S01
100/1A 10 TAC010100J01 10 TAC010100Y01 5 TAC010100S01
150/1A 10 TAC010150J01 10 TAC010150Y01 5 TAC010150S01
200/1A 10 TAC010200J01 10 TAC010200Y01 5 TAC010200S01
250/1A 10 TAC010250J01 10 TAC010250Y01 5 TAC010250S01
300/1A 10 TAC010300J01 10 TAC010300Y01 5 TAC010300S01
400/1A 10 TAC010400J01 10 TAC010400Y01 5 TAC010400S01
500/1A 10 TAC010500J01 10 TAC010500Y01 5 TAC010500S01
600/1A 10 TAC010600J01 10 TAC010600Y01 5 TAC010600S01
