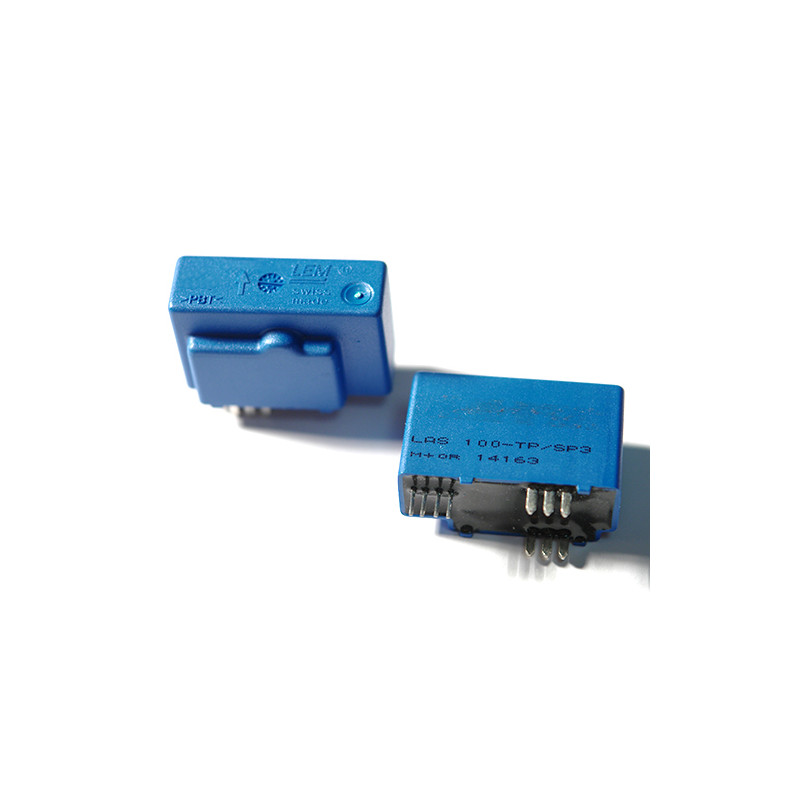

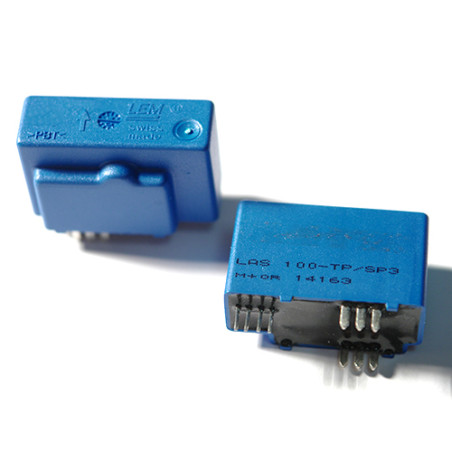

Przetwornik prądowy LAS 100-P
Przetwornik prądowy LAS 100-P

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: LEM

Przetwornik prądowy LAS 100-P

  • LAS 100-P
  • Dokładność [%] 1
  • Prąd znamionowy [A] 100
  • Sygnał pierwotny [AC / AC+DC / DC] AC+DC
  • Napięcie zasilania [V] 5
  • Montaż [THT / SMD / DIN / Panel / Na szynie pierwotnej] THT
  • Aplikacja Napędy/Zasilacze/Energia odnawialna/Spawanie
  • Typ sygnału wyjściowego [prądowy / napięciowy] napięciowy
  • Temperatura pracy min. [°C] -40
  • Temperatura pracy max [°C] 85
  • Pasmo przenoszenia (-3dB) [kHz] 100
  • Pętla sprzężenia zwrotnego [otwarta / zamknięta]//technologia Eta Eta

Przetwornik prądowy LA 100-P

Do elektronicznego pomiaru prądów: stałych, zmiennych, impulsowych..., z galwaniczną separacją między obwodem pierwotnym a obwodem wtórnym.

Funkcje

  • Przetwornik prądowy w zamkniętej pętli (kompensowany) wykorzystujący efekt Halla
  • Izolowana plastikowa obudowa zgodna z UL 94-V0.

Zalety

  • Doskonała dokładność
  • Bardzo dobra liniowość
  • Niska zmienność temperaturowa
  • Optymalny czas reakcji
  • Szerokie pasmo częstotliwości
  • Brak strat wtrąceniowych
  • Wysoka odporność na zakłócenia zewnętrzne
  • Możliwość przeciążenia prądowego.

Zastosowania

  • Napędy AC o regulowanej prędkości oraz napędy serwomotorów
  • Konwertery statyczne do napędów silników DC
  • Zastosowania zasilane bateryjnie
  • Zasilacze awaryjne (UPS)
  • Przełączane zasilacze impulsowe (SMPS)
  • Zasilacze dla aplikacji spawalniczych
Seria LA100P
Pomiary Prąd
Wartość nominalna 100 A
Zakres pomiarowy 150 A
Wtórny sygnał nominalny Prąd
Wtórna wartość sygnału nominalnego Natychmiastowe 50 mA
Sygnał pierwotny AC + DC
Napięcie zasilania Zewnętrzne DC bipolarnie
Zakres napięcia zasilania 12 - 15 V
Dokładność 0.45 %
Temperatura pracy -40 °C / 85 °C
Technologia Efekt Halla w zamkniętej pętli
Montaż PCB
Zastosowania Napędy, Zasilacze, Odnawialne źródła energii, Spawanie
