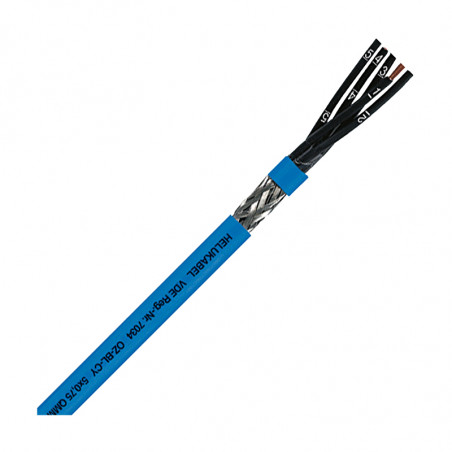

Przewód sterowniczy iskrobezpieczny OZ-BL-CY elastyczny
Przewód sterowniczy iskrobezpieczny OZ-BL-CY elastyczny

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Helukabel

Przewód sterowniczy iskrobezpieczny OZ-BL-CY elastyczny

Stosowany w rejonach zagrożonych eksplozją, elastyczny przewód sterowniczy i pomiarowy do instalacji iskrobezpiecznych w technice sterowania i pomiarów. Instalacje te są nieuziemione i posiadają oddzielny obwód elektryczny. Nie nadają się do układania w ziemi. Ekran pleciony z drutów miedzianych chroni przed zakłóceniami.


Podstawowe informacje

  • Kompatybilność elektromagnetyczna. W celu zoptymalizowania EMC polecamy obustronny, rozległy kontakt oplotu miedzianego z zaciskami (np. dławikami kablowymi).
  • Produkt jest zgodny z wytycznymi dyrektywy niskonapięciowej 2014/ 35/ EU.
  • Olejoodporny oraz odporny na związki chemiczne, patrz "Pliki do pobrania".
  • Materiały użyte do produkcji nie zawierają silikonu i kadmu, ani substancji zakłócających lakierowanie.
  • PVC samogasnące i płomienioodporne, testowane wg VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1 (odpowiednik DIN VDE 0472 cz. 804 test metodą B)

Dane techniczne

Zakres temperatur elastycznie: –10°C do +80°C
stacjonarnie: –40°C do +80°C
Napięcie pracy U0/U 300/500 V
Napięcie testu 3000 V
Napięcie przebicia min. 6000 V
Rezystancja izolacji min. 20 MOhm x km
Pojemność robocza żyła/żyła ok. 140 nF/km
żyła/ekran ok. 187 nF/km
Indukcyjność ok. 0,68 mH/km
Rezystancja sprzężenia max. 250 Ohm/km
Minimalny promień gięcia elastycznie 10 x Ø kabla
przy ułożeniu na stałe 5 x Ø kabla
Odporność na promieniowanie do 80 x 106 cJ/kg (do 80 Mrad)
Mniej
Czytaj więcej
