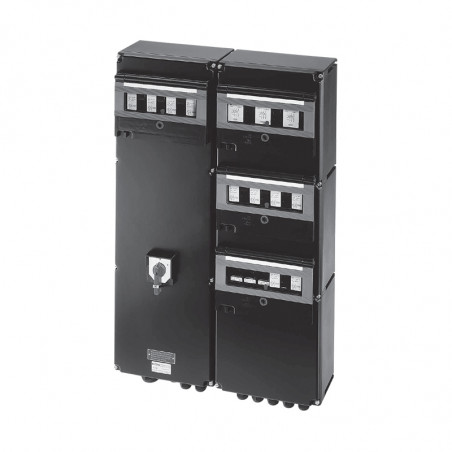

Rozdzielnice do obudów grzewczych EX
  • Rozdzielnice do obudów grzewczych EX

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Eaton / CEAG

Rozdzielnice do obudów grzewczych EX

Dane techniczne

Oznaczenie urządzenia II 2 G EEx de ia/ib m [ia/ib] IIC T4-T6
II 2 D IP6X T80ºC
Rodzaj budowy Ex de ia/ib m [ia/ib] T4-T6 każda wg zabudowy
Ex tD A21 IP66 T80 ºC
Atest PTB 99 ATEX 1044
Stopień ochrony wg IEC 60529 IP 66
Napięcie znamionowe 440 V
Prąd znamionowy 180 A
Przekrój zacisków przyłączeniowych do 240 mm2
Materiał obudowy Poliester wzmacniany włóknem szklanym
Dopuszczalna temperatura otoczenia -20ºC do +40ºC
-55ºC do +55ºC (opcja)

Dane do zamówienia

Wykonanie Typ Wyłącznik MCB 2 bieg.
C - Cha-ka		 Wpust kablowy Waga [kg] Nr katalogowy
40 A 1 8 x 16 A 1 x M40, 8 x M25 20 DACEX 0004
80 A 2 12 x 16 A 1 x M50, 12 x M25 32 DACEX 0005
80 A 3 24 x 16 A 1 x M50, 24 x M25 56 DACEX 0006

Rozdzielnica z aparaturą wewnętrzną jest kompletnie oprzewodowana i gotowa do podłączenia obwodów zewnętrznych wg poniższego schematu. MCB - wyłącznik samoczynny.

Wymiary w mm
