SILICOUL 3,7kV -60°C do +180°C (klasa H)
  • SILICOUL 3,7kV -60°C do +180°C (klasa H)

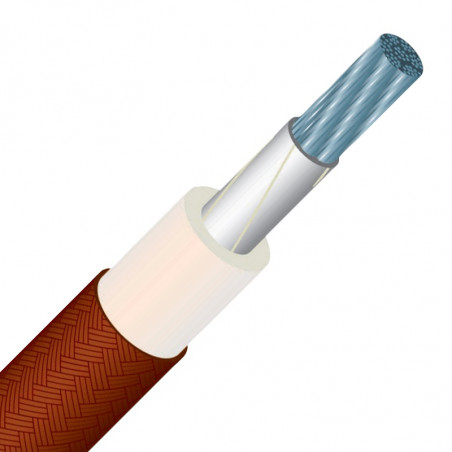

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

Producent: OMERIN

SILICOUL 3,7kV -60°C do +180°C (klasa H)

Dane techniczne

  • temperatury pracy ciągłej -60°C do +180°C
  • dobra wytrzymałość na udary termiczne i na UV
  • doskonała wytrzymałość mechaniczna
  • napięcie znamionowe: 3,7 kV
  • napięcie probiercze izolacji: 10 kV

Produkt

  • standardowy kolor izolacji: biały
  • standardowy kolor plecionki wzmacniającej: brązowy

Pakowanie

  • rolki, szpule, bębny

Homologacje - Normy

  • Certyfikat Lloyd zgodny z testami opisanymi w poniższych standardach:
    IEC 60228, IEC 60092-350/353/360,
    IEC 60754-2, IEC 60332-1-1/2,
    IEC 60332-3-22 kategoria A i IEC 60331-11/21

Zastosowania

  • instalacje w maszynach wirujących: silniki, alternatory, generatory,
  • instalacje w maszynach statycznych: transformatory, induktory, inwertery,
  • budowa statków, kolejnictwo,
  • układy zasilania.

Opcje

  • bardzo elastyczny rdzeń ocynowany – klasa 6 IEC 60228 – skonsultuj z nami
  • elastyczny lub bardzo elastyczny, pokryty srebrem lub niklowany rdzeń miedziany – klasa 5 lub 6 IEC 60228 - skonsultuj z nami
  • bez wzmacniającej plecionki ref. SILICOUL® ST 3.7 KV – skonsultuj z nami
  • lakierowany oplot wzmacniający z włókna syntetycznego ref. SILICOUL® RI 3.7 KV – skonsultuj z nami
  • oplot z wysokotemperaturowego włókna – skonsultuj z nami
  • zewnętrzny oplot wzmacniający ze stali galwanicznej lub stali nierdzewnej: ref. SILICOUL® BG 1.1 KV lub SILICOUL® BI 1.1 KV – skonsultuj z nami
  • przewód wielożyłowy złożony z kilku pojedynczych przewodów SILICOUL® 3.7 KV – skonsultuj z nami
  • inne przekroje – skonsultuj z nami
  • inne kolory – skonsultuj z nami
  • inne oznaczenia – skonsultuj z nami
  • inne opcje – skonsultuj z nami


Nominalny przekrój rdzenia
[mm2]
Budowa żyły
ilość drucików x Ø
Max rezystancja liniowa
w temp.20°C(rdzeń miedziany)
[Ω/km]
Nominalna
średnica zewnętrzna
[mm]
Przybliżona waga
[kg/km]
1.5 30 x 0.25 13.7 5.5 38.3
2.5 50 x 0.25 8.21 6.3 51.7
4 56 x 0.30 5.09 6.9 68.7
6 84 x 0.30 3.39 7.8 94.3
10 80 x 0.40 1.95 9.0 143
16 126 x 0.40 1.24 10.2 201
25 196 x 0.40 0.795 1 1.8 296
35 276 x 0.40 0.565 13.2 392.0
50 396 x 0.40 0.393 15.3 545
70 360 x 0.50 0.277 17.0 720
95 485 x 0.50 0.210 20.2 973
120 608 x 0.50 0.164 22.2 1233
150 756 x 0.50 0.132 24.4 1519
185 944 x 0.50 0.108 25.8 1856.0
240 1221 x 0.50 0.0817 29.6 2470
300 1525 x 0.50 0.0654 31.8 3004
400 2037 x 0.50 0.0495 35.7 3909
