Producent: EMC Prima

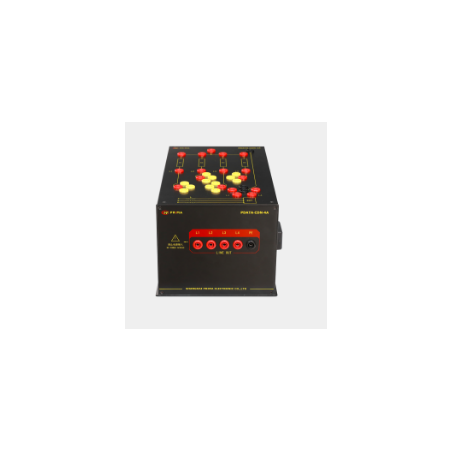

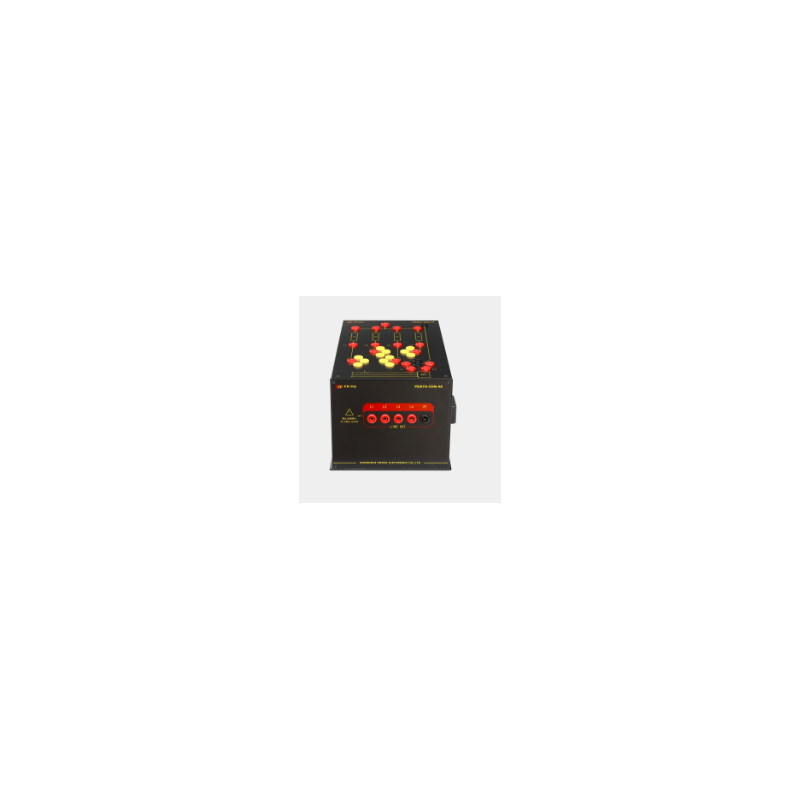

4-liniowy CDN PDATA-CDN-4A

  • PDATA-CDN-4A

PDATA-CDN-4A to specjalistyczna sieć sygnałowa przeciwprzepięciowa zaprojektowana do przeprowadzania testów odporności na przepięcia (SUG) w ramach kompatybilności elektromagnetycznej. Jest ona stosowana w asymetrycznych sieciach sygnałowych do symulacji przepięć spowodowanych wyładowaniami atmosferycznymi, umożliwiając przeprowadzanie testów przepięciowych na portach komunikacyjnych badanego urządzenia.

Dane techniczne

Parametr Wartość
Model produktu PDATA-CDN-4A
Napięcie obwodu otwartego 1.2/50 µs; 10/700 µs
Prąd zwarciowy 8/20 µs; 5/320 µs
Maksymalne napięcie 6.0 kV
Rezystory ograniczające prąd 25Ω, 40Ω, 80Ω, 160Ω
Dławik oddzielający sieć 20 mH
Układ sprzęgający 0.5 µF, 90 V, iskiernik gazowy
Komunikacja 100 M

Wyślij zapytanie ofertowe

Jesteś zainteresowany tym produktem? Potrzebujesz dodatkowych informacji lub indywidualnej wyceny?

Skontaktuj się z nami
ZAPYTAJ O PRODUKT close
Dziękujemy za przesłanie wiadomości. Odpowiemy możliwie najszybciej.
ZAPYTAJ O PRODUKT close
Przeglądaj

Dodaj do schowka

Musisz być zalogowany/a

PDATA-CDN-4A to specjalistyczna sieć sygnałowa przeciwprzepięciowa zaprojektowana do przeprowadzania testów odporności na przepięcia (SUG) w ramach kompatybilności elektromagnetycznej. Jest ona stosowana w asymetrycznych sieciach sygnałowych do symulacji przepięć spowodowanych wyładowaniami atmosferycznymi, umożliwiając przeprowadzanie testów przepięciowych na portach komunikacyjnych badanego urządzenia.

Dane techniczne

Parametr Wartość
Model produktu PDATA-CDN-4A
Napięcie obwodu otwartego 1.2/50 µs; 10/700 µs
Prąd zwarciowy 8/20 µs; 5/320 µs
Maksymalne napięcie 6.0 kV
Rezystory ograniczające prąd 25Ω, 40Ω, 80Ω, 160Ω
Dławik oddzielający sieć 20 mH
Układ sprzęgający 0.5 µF, 90 V, iskiernik gazowy
Komunikacja 100 M
