Producent: FRER

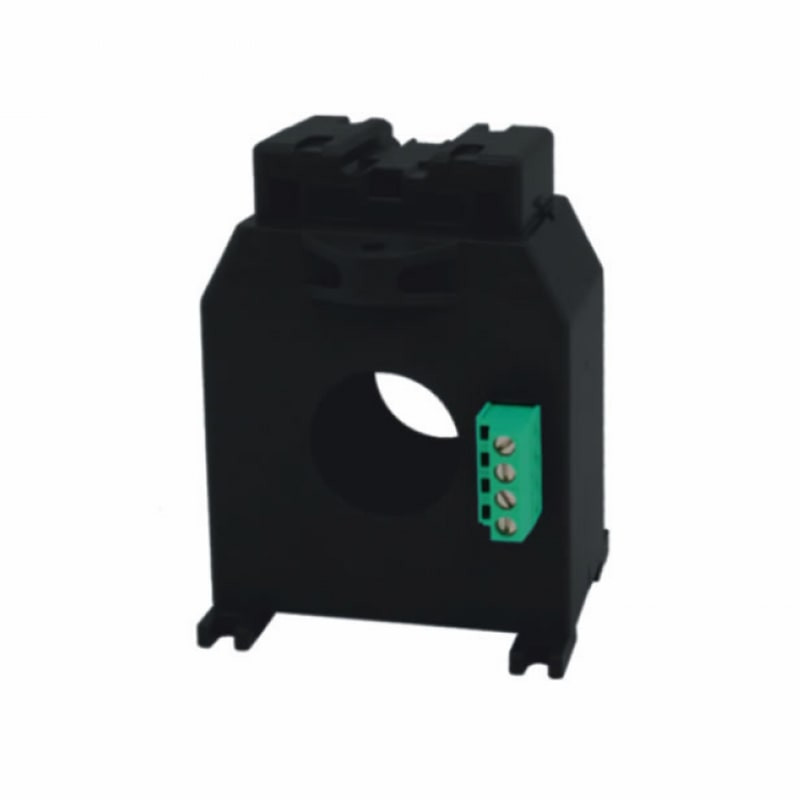

TDB - przekładniki prądowe do przekaźników prądu upływu

Seria TDB to przekładniki prądowe przeznaczone do pracy z [Przekaźnikami prądu upływu typu B].

Przekładniki TDB są przeznaczone do pomiarów prądów AC i DC w paśmie DC-10 kHz z rozdzielczością 1mA. Posiadają zintegrowaną funkcję zerowania (rozmagnesowania), która jest aktywowana po włączaniu zasilania bądź zdalnie wejściem TEST RESET. Funkcja ta niweluje błąd prądu (DC offset) spowodowany ziemskim polem magnetycznym, dryftem temperaturowym, wibracjami czy wstrząsami mechanicznymi itp. Błąd pomiaru prądu RMS (AC+DC) jest proporcjonalny do prądu liniowego i zależy od geometrycznego ułożenia przewodu przez otwór w przekładniku oraz od odległości pomiędzy sąsiadującymi przekładnikami.



Dane techniczne

Parametr Wartość
Samogasnąca obudowa (materiał) UL 94-V0
Rodzaj pomiaru Typ B – TRMS
Pełny zakres pomiarowy TDB…3CM: IΔ1mA÷1,5Aac±2,1Adc
TDB…003: IΔ 10mA÷15Aac±21Adc
TDB...050: IΔ100mA÷50Aac±70Adc
Odmagnesowywanie przekładnika Impuls napięcia 500ms
Wartość offsetu po rozmagnesowaniu TDB…3CM < ±1mAdc
TDB...003: < ±5mAdc
TDB...050: < ±50mAdc
Błąd pomiarowy z przewodami w środku otworu <30μA/A (<3mArms@100A)
Zaciski połączeniowe 4 zaciski [+Vcc,GND, Vref, Vin]
Przewody połączeniowe 4 przewody 1mm2
Pasmo DC – 10kHz (-3dB)
Ekran Zgodnie z EMI
Maksymalna długość przewodu 10m
Maksymalne napięcie pracy 720 Vac
Napięcie referencyjne 0,72 kV
Napięcie probiercze 3kV, 50Hz, 1min.
Stopień ochrony IP20
Poziomy izolacji Zgodnie z IEC61010-1, IEC 60947-1
Temperatura pracy 0…+50˚C
Temperatura magazynowania -20...+70°C



Wymiary otworu Zakres prądowy
IΔn 30mA÷1,5Aac IΔn 300mA÷15Aac IΔn 1A÷50Aac
Ø 28 mm TDB0283CM TDB028003
Ø 28 mm TDB0603CM TDB060003
Ø 28 mm TDB0903CM TDB090003
Ø 28 mm TDB1103CM TDB110003
Ø 28 mm TDB160003
Ø 28 mm TDB210003
325 x 125 mm TDB321050*
470 x 160 mm TDB471050*

*dostępne tylko dla odpowiednich przekaźników X..DB3050...
