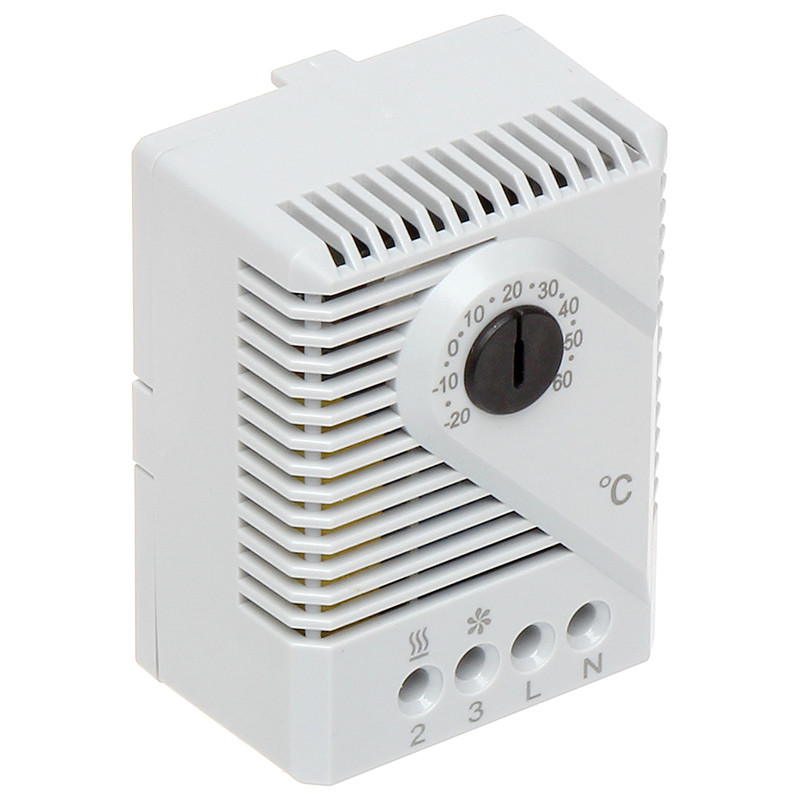

Termostat mechaniczny FZK 011
  • Termostat mechaniczny FZK 011

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

Producent: STEGO

Termostat mechaniczny FZK 011

Termostat mechaniczny stosowany jest do sterowania grzejnikami, chłodziarkami, wentylatorami z fltrem lub sygnalizacją. Za pomocą szybkich i mocnych styków załącza obciążenia indukcyjne i rezystancyjne.


Termostat mechaniczny FZK 011 przykład podłaczenia Termostat mechaniczny FZK 011 przykład podłaczenia 1 Termostat mechaniczny FZK 011 przykład podłaczenia 2


Cechy główne

  • Nastawiane temperatury
  • Styk przełączny
  • Łatwy dostęp do zacisków
  • Duży prąd łączeniowy
  • Zamocowanie klamrą na szynie DIN
  • Termiczne sprzężenie zwrotne


Dane techniczne

Różnica temperatur przełączania 4K (±1,5 tolerancji)*
Rodzaj czujnika Bimetal
Rodzaj styków / rezystancja styku Szybkodziałający
<10mOhm
Trwałość > 100 000 cykli
Max. prąd łączenia AC 250V 10A (obciążenie rezystancyjne)
AC 250V 4A (obciążenie indukcyjne przy cos phi=0,6
DC 30 W
Kompatybilność
elektromagnetyczna
Zgodnie z normami EN 55014-1-2, EN 61000-3-2, EN 61000-3-3
Zaciski Zacisk dwubiegunowy 2,5 mm2
Mocowanie Klamra mocująca na szynach DIN 35 mm, EN 50022
Obudowa Tworzywo sztuczne UL94V-0, jasnoszare
Wymiary 67 x 50 x 38 mm
Masa ok. 0,1 kg
Montaż pozycja dowolna
Temperatura pracy i składowania -45 do +70 °C (-49 do +158°F)
Stopień ochronny IP20

* Przez podłączenie zacisku “N” (opornik grzewczy dla regulacji wilgotności względnej), uzyskujemy termiczne sprzężenie zwrotne i redukcję temperatur łączenia do ok. 0,5 K.



Termostat mechaniczny FZK 011 przykład podłaczenia
Termostat mechaniczny FZK 011 przykład podłaczenia schemat podłączenia

Obciążenie 1 = Ogrzewanie szafy rozdzielczej
Obciążenie 2 = Wentylator z fltrem, chłodziarka, sygnalizacja



Numer katalogowy

Nr art. Napiecie pracy Zakres
01170.0-00 AC 230 V +5 do +60 °C
01170.0-01 AC 230 V +40 do+140 °F
01170.0-02 AC 230 V -20 do +30 °C
01170.9-00 AC 120 V +40 do +140 °F
01170.9-01 AC 120 V +5 do +60 °C
