Wielokanałowy przekaźnik prądu upływu X52UX6 (Typ B + A,F)

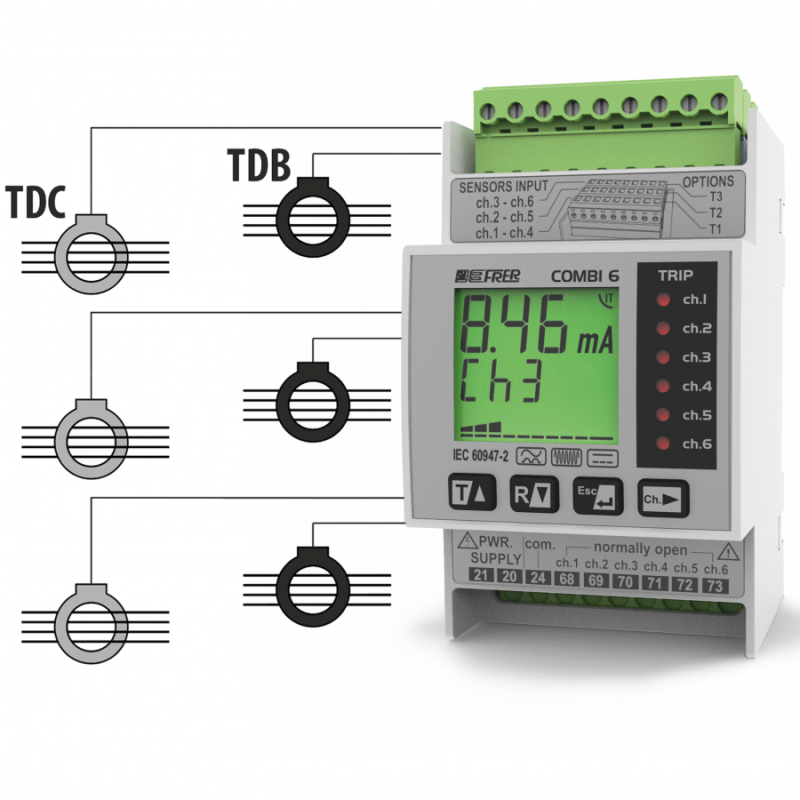

X52UX6 to wielokanałowy i wielofunkcyjny przekaźnik prądu upływu typu B oraz A, F.

Przekaźniki różnicowoprądowe COMBI 6 zostały zaprojektowane do monitorowania i ochrony do 6 niezależnych systemów. Jedno urządzenie o kompaktowej szerokości 3 modułów DIN pozwala na znaczną oszczędność miejsca oraz uproszczenie okablowania – również dzięki zastosowaniu wypinanych złącz śrubowych. Cztery przyciski na panelu czołowym umożliwiają szybką i intuicyjną konfigurację



Główne funkcje

  • Monitorowanie i ochrona do 6 niezależnych obwodów różnicowoprądowych w jednym urządzeniu.
  • Dostępność kanałów typu B i A,F jednocześnie.
  • Kompaktowa obudowa 3-modułowa DIN umożliwiająca oszczędność miejsca w rozdzielnicach.
  • Programowanie za pomocą 4 przycisków na froncie, z funkcją kopiowania/klejenia ustawień między kanałami.
  • Szeroki zakres ustawień prądu zadziałania i opóźnienia – z podziałem na 3 zakresy dla większej precyzji.
  • Ciągła kontrola obecności i poprawności połączenia z przekładnikami różnicowoprądowymi.
  • Możliwość wyboru trybu resetu: ręczny lub automatyczny.
  • Wejście do zdalnego resetu oraz opcjonalne wyjście alarmowe i interfejs RS485 Modbus RTU.
  • Opcjonalny zegar czasu rzeczywistego (RTC).



Dane techniczne

Parametr Wartość
Liczba kanałów 6 niezależnych wejść pomiarowych
Typ obsługiwanych wejść A, F
Zakres prądu zadziałania IΔn 30 mA – 30 A (podział na 3 zakresy)
Zakres opóźnienia zadziałania Δt 0,02 s – 30 s (podział na 3 zakresy, wybór niezależnych lub selektywnych)
Pomiar prądu TRMS – TrueRMS
Reset Ręczny / Automatyczny / Zdalny (wejście RESET)
Obsługa z poziomu urządzenia 4 przyciski funkcyjne na panelu czołowym
Wyjścia przekaźnikowe (opcjonalnie) Alarm + wejście resetu (R61), RS485 Modbus RTU (M60)
Zasilanie pomocnicze – wersja H 80–260 VAC/DC (<7 VA / 3,5 W)
Zasilanie pomocnicze – wersja L 20–60 VAC/DC (<9 VA / 4,5 W)
Temperatura pracy 0… + 50 °C
Temperatura przechowywania –30… + 70 °C
Obudowa Termoplast samogasnący UL 94-V0
Stopień ochrony IP20 (zaciski), IP52 (panel czołowy)
Montaż Na szynie DIN35 mm
Zgodność z normami EN 60947-2,EN 62423, IEC 61010-1



Oznaczenia serii X52U:

X52U_ _ _ _ _ _ _ _ _ _ _
Typ wejścia Typ B 6 wejść typu B X52U B6 4DC
Typ A-F 6 wejść typu A-F X52U L6 030
Mieszane 1 wejście typu B 5 wejścia typu A-F X52U X6 C15
2 wejścia typu B 4 wejścia typu A-F X52U X6 C24
3 wejścia typu B 3 wejścia typu A-F X52U X6 C33
4 wejścia typu B 3 wejścia typu A-F X52U X6 C42
5 wejść typu B 1 wejście typu A-F X52U X6 C51
Dostępne opcje Brak dodatków X60
Alarmy i wejście resetu R61
RS485 Modbus RTU M60
Zasilanie 80÷260V AC/DC H
20÷60V AC/DC L
Zegar czasu rzeczywistego Nie
Tak C
