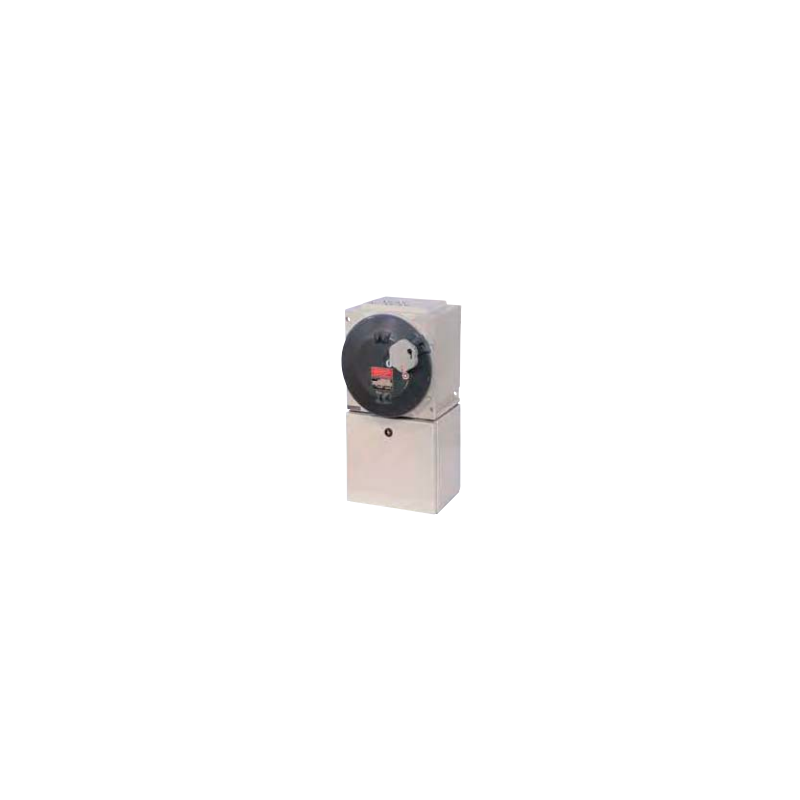

Główny wyłącznik obwodu Ex 125A EXKO 73 1814 B0001
Główny wyłącznik obwodu Ex 125A EXKO 73 1814 B0001

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Eaton / CEAG

Główny wyłącznik obwodu Ex 125A EXKO 73 1814 B0001

  • EXKO 73 1814 B0001
  • Materiał aluminium malowane proszkowo poliester, skrzynka przyłączeniowa stal malowana proszkowo
  • Prąd znamionowy 125
  • Klasa IP IP54(opcjonalnie IP65)
  • Liczba biegunów 4
  • Dławnica 2xM50

Bezpieczeństwo dla Twojej ochrony

Główne wyłączniki obwodów CEAG umożliwiają łączenie lub rozłączanie obwodów w normalnych warunkach pracy, jak również ich włączanie, krótkotrwałe przewodzenie i wyłączanie prądów w wyjątkowych sytuacjach, takich jak zwarcia.

Pełna zdolność łączeniowa dla silników w kategorii AC-3

Pełna zdolność łączeniowa silników w kategorii AC-3 oraz właściwości izolacyjne zgodnie z normą EN 60947-4-1 z obowiązkowym otwieraniem styków głównych zgodnie z normą EN 60204-1 to tylko niektóre z istotnych cech oferowanych przez wyłączniki mocy CEAG.

Wersje do 180 A zapewniają opcjonalnie wysoki stopień ochrony IP66. Pozycja przełącznika jest zawsze wyraźnie widoczna i łatwa do rozpoznania.

Główne wyłączniki prądowe mają konstrukcję przyjazną dla instalacji oraz łatwo dostępne zaciski przyłączeniowe.

Wersje metalowe mogą być wyposażone w przykręcane kołnierze umożliwiające prostą integrację z systemem oraz opłacalne przedłużenie żywotności. Opcjonalnie mogą być dostarczane z kołnierzami zatrzaskowymi z tworzywa sztucznego lub mosiądzu.

Opisywane wyłączniki mocy są również dostępne w wersjach dla Grupy Wybuchowej IIB, co wystarcza dla wielu zastosowań.

Parametr Specyfikacja
Oznaczenie zgodnie z 2014/34/UE II 2 G Ex de ia/ib[ia/ib] IIC T4 – T6*
II 2 D IP66 T80 °C / T95 °C / T130 °C
Certyfikat badania typu WE PTB 99 ATEX 1057
Certyfikat zgodności IECEx IECEx PTB 12.0026
Oznaczenie zgodnie z IECEx Ex d IIC T6, T5 or T4 Gb / Ex de IIC T6, T5 or T4 Gb
Ex d IIB T6, T5 or T4 Gb / Ex de IIB T6, T5 or T4 Gb
Dopuszczalna temperatura otoczenia –20 °C do +40 °C**
Napięcie znamionowe do maks. 690 V
Prąd znamionowy maks. 125 A
Częstotliwość 50/60 Hz
Znamionowa zdolność łączeniowa/rozłączania AC-3 wg EN 60947-3 Ue 230 V / Ie 125 A
Ue 400 V / Ie 125 A
Ue 500 V / Ie 125 A
Ue 690 V / Ie 125 A
Zabezpieczenie bezpiecznikiem do 400 V AC: 160 A gG
do 500 V AC: 160 A gG
do 690 V AC: 160 A gG
Złącza przyłączeniowe – styk główny 50/ 35 mm²
Klasa ochronności I
Stopień ochrony wg EN 60529 IP54 (opcjonalnie IP65)
Przepusty kablowe / otwory montażowe Przepust M50 – patrz szczegóły zamówienia
Masa Wersja 3-biegunowa: ok. 48 kg
Wersja 4-biegunowa: ok. 52 kg
Materiał obudowy aluminium malowane proszkowo poliester, skrzynka przyłączeniowa stal malowana proszkowo
Kolor Obudowa aluminiowa: szary (RAL 7032)
Obudowa stalowa: ciemnoszary (RAL 7022)

*Dostępne również dla grupy wybuchowej IIB
**Inne temperatury otoczenia dostępne na życzenie
