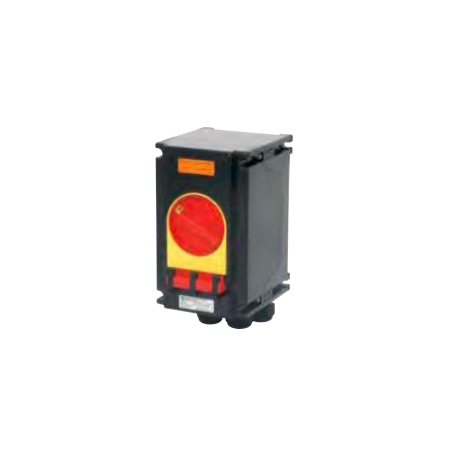

Przemysłowy wyłącznik bezpieczeństwa Ex (25A) GHG 981 0038 R0002
Przemysłowy wyłącznik bezpieczeństwa Ex (25A) GHG 981 0038 R0002

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Eaton / CEAG

Przemysłowy wyłącznik bezpieczeństwa Ex (25A) GHG 981 0038 R0002

  • GHG 981 0038 R0002
  • Materiał GRP
  • Prąd znamionowy 25
  • Klasa IP IP66
  • Liczba biegunów 6+stop
  • Dławnica 4xM32 / 1 x M25

Wyłączniki bezpieczeństwa CEAG mogą być zabezpieczone przed niezamierzonym załączeniem dzięki zintegrowanemu systemowi blokady, umożliwiającemu założenie do trzech kłódek w pozycji WYŁĄCZONE.

Aby zapobiec manipulacjom, pokrywy obudów nie mogą być otwarte w pozycji zablokowanej bez ich zniszczenia.

Pełna zdolność łączeniowa silników AC 3

Pełna zdolność łączeniowa silników AC 3 i właściwości izolacyjne zgodnie z normą EN 60947-4-1 z obowiązkowym otwieraniem głównych styków oraz opcjonalnymi wersjami wyłączników AWARYJNEGO ZATRZYMANIA zgodnie z normą EN 60204-1 są dodatkowymi cechami oferowanymi przez wyłączniki bezpieczeństwa CEAG.

Dodatkowe styki opóźniające/przyspieszające zapewniają podwójne bezpieczeństwo w ekstremalnych warunkach pracy.

Wyłączniki bezpieczeństwa mają przyjazną w montażu konstrukcję i łatwo dostępne zaciski połączeniowe.

Zastosowanie przemysłowe w trudnych warunkach

Dla trudnych warunków przemysłowych stosujemy sprawdzone obudowy z obszarów przeciwwybuchowych: odporne na uderzenia, zmodyfikowane obudowy z tworzyw sztucznych z włókna szklanego, malowane proszkowo lub ze stali nierdzewnej 316 L. Mogą być opcjonalnie dostarczane z zatrzaskowymi kołnierzami z tworzywa sztucznego lub mosiądzu. Wersje metalowe mogą być wyposażone w kołnierze przykręcane. Do 630 A gwarantowany jest wysoki stopień ochrony - IP66.

Parametry techniczne:

Parametr Wartość
Dopuszczalna temperatura otoczenia –20 °C do +40 °C
Napięcie znamionowe do maks. 690 V
Prąd znamionowy maks. 25 A
Częstotliwość 50/60 Hz
Zdolność łączeniowa AC-3 wg EN 60947-3 Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 16 A
Ue 690 V / Ie 10 A
Zabezpieczenie bezpiecznikiem do 400 V AC: 35 A gG
do 500 V AC: 35 A gG
do 690 V AC: 25 A gG
Zaciski przyłączeniowe styk główny: 2 x 4 mm²
styk pomocniczy/sygnałowy: 2 x 0,5 - 2,5 mm²
Klasa ochrony I
Stopień ochrony wg EN 60529 IP66
Przepusty kablowe / wiercenie obudowy Przepust kablowy M25 – patrz szczegóły zamówienia
Przepust kablowy M32 – patrz szczegóły zamówienia
Opcja: kołnierz metalowy z 2x gwintem
Masa wersja 3-biegunowa: ok. 1,48 kg
wersja 6-biegunowa: ok. 2,43 kg
Materiał obudowy poliester wzmacniany włóknem szklanym
Kolor obudowy czarny
Styki pomocnicze 1 x NO załączanie – opóźnione, rozłączanie- przyspieszone
1 x NC (tylko wersja 6-biegunowa) – załączanie – przyspieszone, rozłączanie-opóźnione
Możliwość blokady Możliwość zablokowania w pozycji OFF trzema komercyjnie dostępnymi kłódkami (Ø maks. 6 mm)
