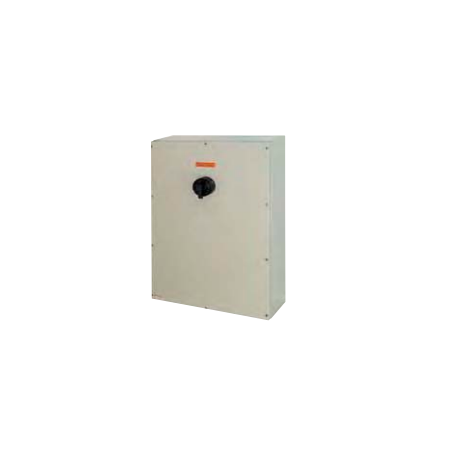

Wyłącznik bezpieczeństwa dla stref 22 (630A) GHG 981 0048 R0285
Wyłącznik bezpieczeństwa dla stref 22 (630A) GHG 981 0048 R0285

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Eaton / CEAG

Wyłącznik bezpieczeństwa dla stref 22 (630A) GHG 981 0048 R0285

  • GHG 981 0048 R0285
  • Materiał Stal malowana proszkowo
  • Prąd znamionowy 630 A
  • Rozmiar 4
  • Liczba biegunów 4

Tabela ogólna dla wszystkich GHG 981:

Parametr Wartość
Oznakowanie zgodnie z 2014/34/UE II 3 D Ex tc IIIC T80°C Dc
Certyfikat badania typu CCH 15 ATEX 1001
Dopuszczalna temperatura otoczenia -55 °C do +40 °C / +45 °C / +50 °C / +55 °C – patrz instrukcja obsługi
Klasa odporności mechanicznej (IK) wg EN 50102 IK 09 = 10 J
Napięcie znamionowe do 690 V
Prąd znamionowy patrz dane przy zamówieniu
Częstotliwość 50 – 60 Hz
Wyłącznik izolacyjny do prac serwisowych wg IEC 62262-1 Klasa 1 (25 A – 80 A)
Klasa ochrony I i II
Stopień ochrony wg EN 60529 IP66
Styk pomocniczy 1 x NO (normalnie otwarty) – z opóźnieniem załączenia, wyłączenia, załączenia
1 x NC (normalnie zamknięty) – z opóźnieniem załączenia, wyłączenia, załączenia
Możliwość zamknięcia na kłódkę Możliwość zamknięcia w pozycji OFF za pomocą 3 komercyjnych kłódek
Kolor obudowy Tworzywo sztuczne = czarny / blacha stalowa = RAL 7032 / stal nierdzewna 316L = elektropolerowana

Tabela szczegółowa dla różnych rodzai GHG:s

Typ GHG 981 (25 A) GHG 981 (40 A) GHG 981 (80 A)
Bezpiecznik topikowy do 415 V AC: 50A gG
do 690 V AC: 50A gG 		do 415 V AC: 50A gG
do 690 V AC: 80A gG 		do 415 V AC: 100 A gG
do 690 V AC: 100 A gG
Zdolność łączeniowa AC-3 wg EN 60947-3 Aneks A Do 415V:
25A /3-biegunowy
23A / 4,6-biegunowy
Do 690V:
14 A / 3-biegunowy
14 A/ 4,6-biegunowy 		Do 415V:
40 A / 3-biegunowy
40 A / 6-biegunowy
Do 690V:
22 A / 3-biegunowy
17 A / 6-biegunowy 		Do 415V:
71 A / 3-biegunowy
55 A / 6-biegunowy
Do 690V:
23 A / 3-biegunowy
17 A/ 6-biegunowy
Zaciski przyłączeniowe 4 mm² – 10 mm² 16 mm² – 35 mm² 50 mm² – 70 mm²
Typ GHG 981 (100 A) GHG 981 (160 A) GHG 981 (250 A)
Bezpiecznik topikowy do 415 V AC: 315 A gG
do 690 V AC: 355 A gG 		do 415 V AC: 315 A gG
do 690 V AC: 355 A gG 		do 415 V AC: 315 A gG
do 690 V AC: 355 A gG
Zdolność łączeniowa AC-3 wg EN 60947-3 Aneks A 100 A 160 A 250 A
Zaciski przyłączeniowe 50 mm² – 70 mm² 95 mm² – M8 × 25 185 mm² – M10 × 30
Typ GHG 981 (400 A) GHG 981 (630 A) GHG 981 (700 A)
Bezpiecznik topikowy do 415V AC: 500 A gG
do 690 V AC: 500 A gG 		do 415V AC: 800 A gG
do 690 V AC: 800 A gG 		do 415V AC: 800 A gG
do 690 V AC: 800 A gG
Zdolność łączeniowa AC-3 wg EN 60947-3 Aneks A 400 A 630 A 700 A
Zaciski przyłączeniowe 1 × 240 mm² 2 × 185 mm² – M12 × 40 2 × 240 mm² – M12 × 40
