Producent: Eaton / CEAG

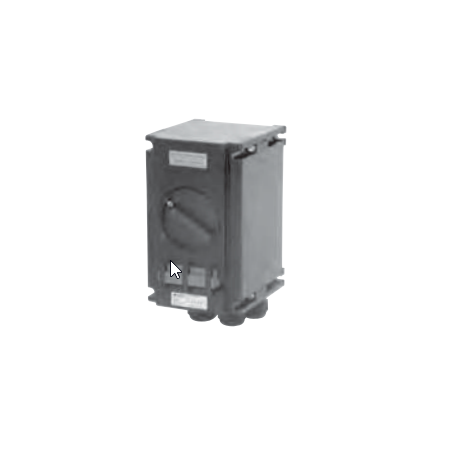

Wyłącznik bezpieczeństwa Ex 20A GHG 262 2304 R0003

  • GHG 262 2304 R0003
  • Materiał GRP
  • Prąd znamionowy 20A
  • Klasa IP IP66
  • TYP PRODUKTU Kaseta sterownicza
  • Liczba biegunów 4
  • Dławnica 2 × M20

Bezpieczeństwo dla Twojej ochrony

Wyłączniki bezpieczeństwa CEAG można zabezpieczyć przed przypadkowym załączeniem dzięki wbudowanemu systemowi blokady na maksymalnie trzy kłódki w pozycji WYŁĄCZONE. Aby zapobiec manipulacjom, pokryw obudowy nie da się otworzyć w pozycji zablokowanej bez ich trwałego uszkodzenia.

Pełna zdolność łączeniowa AC-3

Wszystkie wyłączniki bezpieczeństwa CEAG oferują pełną zdolność przełączania silników zgodnie z kategorią użytkową AC-3 oraz właściwości izolacyjne zgodnie z normą EN 60947-4-1, z wymuszonym rozłączaniem styków głównych.

Dostępne są również opcjonalne wersje z funkcją ZATRZYMANIA AWARYJNEGO, zgodne z normą EN 60204-1.

Dodatkowe styki pomocnicze z opóźnionym lub przyspieszonym załączaniem (opcja) zapewniają podwójne bezpieczeństwo w ekstremalnych warunkach przełączania.

Przyjazna instalacja

Wyłączniki bezpieczeństwa CEAG zaprojektowano z myślą o łatwym montażu i wygodnym dostępie do zacisków przyłączeniowych.

Wersje w obudowach z odpornego na uderzenia poliamidu lub poliestru wzmocnionego włóknem szklanym zapewniają stopień ochrony IP66 dla wyłączników do 180 A. Opcjonalnie mogą być wyposażone w kołnierze zaciskowe z tworzywa sztucznego lub mosiądzu. Wyłączniki bezpieczeństwa dla prądów do 630 A dostarczane są w metalowych obudowach z możliwością wyposażenia w przykręcane kołnierze.

Grupa wybuchowości IIB

Wyłączniki bezpieczeństwa o zakresie prądowym 210-630 A dostępne są również w wersji dla grupy wybuchowości IIB, która spełnia wymagania większości zastosowań.

Zamknięte rozłączniki do izolowania instalacji podczas napraw i konserwacji

Wyłączniki GHG 26 (10-160 A) oraz GHG 981 (25-80 A) zostały obecnie zatwierdzone jako zgodne z nową normą IEC 62626-1, Klasa 1.

Nowa norma IEC 62626-1 określa wymagania dla wyłączników bezpieczeństwa (łączników izolacyjnych) stosowanych do odłączania urządzeń podczas prac serwisowych i konserwacyjnych. Wymagania te są bardziej rygorystyczne niż norma IEC 60947-3, która dotychczas nie regulowała tego obszaru.

Norma dzieli produkty na dwie klasy:

  • Klasa 0 - do ogólnego użytku
  • Klasa 1 - do ciężkich i trudnych warunków eksploatacyjnych

Wszystkie produkty instalowane w strefach zagrożonych wybuchem ATEX/IECEx powinny spełniać wymagania Klasy 1.

Wymagania tej klasy obejmują: minimalną wytrzymałość mechaniczną, odpowiedni stopień ochrony IP, odporność na manipulacje, odporność na działanie temperatury, wibracji i korozji, zdolność łączeniową oraz możliwość blokowania.

Dane techniczne:

Parametr Opis
Znakowanie zgodnie z 2014/34/UE II 2 G Ex ed ia IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
Certyfikat badania typu WE PTB 99 ATEX 1161
Certyfikat zgodności IECEx BKI 07.012
Znakowanie zgodnie z IECEx Ex ed ia IIC T6 / Ex tD A21 IP66 T55 °C
Dopuszczalna temperatura otoczenia od –20 °C do +40 °C*
Napięcie znamionowe do maks. 690 V
Prąd znamionowy maks. 20 A
Częstotliwość 50/60 Hz
Zdolność łączeniowa / wyłączania AC-3 (zgodnie z EN 60947-3) Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 16 A
Ue 690 V / Ie 10 A
Zdolność łączeniowa DC-1 / DC-23 (zgodnie z EN 60947-3) Ue 60 V / Ie 20 A (1 styk)
Ue 120 V / Ie 20 A (2 styki połączone szeregowo)
Zdolność łączeniowa DC-13 (UR = 100 ms) (zgodnie z EN 60947-5-1) Ue 60 V / Ie 6 A
Rozłącznik do konserwacji (IEC 62626-1) Klasa 1
Bezpiecznik zalecany do 400 V AC: 35 A gG
do 500 V AC: 35 A gG
do 690 V AC: 25 A gG
Zaciski przyłączeniowe Styki główne: 2 × 4 mm²
Styki pomocnicze/sygnałowe: 2 × 0,5 – 2,5 mm² (opcja)
Klasa ochrony I
Stopień ochrony (EN 60529) IP66
Przepusty kablowe / wiercenia obudowy M20 – szczegóły w zamówieniu
M25 – szczegóły w zamówieniu
M32 – szczegóły w zamówieniu
Opcjonalnie: metalowy kołnierz gwintowany
Masa Wersja 3-biegunowa: ok. 1,8 kg
Wersja 6-biegunowa: ok. 2,43 kg
Materiał obudowy poliester wzmocniony włóknem szklanym
Kolor obudowy czarny
Styki pomocnicze (opcja) 1 × NO (opóźnione załączanie, wcześniejsze wyłączanie)
1 × NC (tylko w wersji 6-biegunowej) – wcześniejsze załączanie, opóźnione wyłączanie
Możliwość zamknięcia na kłódkę Możliwość zablokowania w pozycji WYŁĄCZONE za pomocą 3 ogólnodostępnych kłódek (Ø maks. 6 mm)

*Inne zakresy temperatury dostępne na życzenie.
