ERTK – elektromechaniczny zamek obrotowy

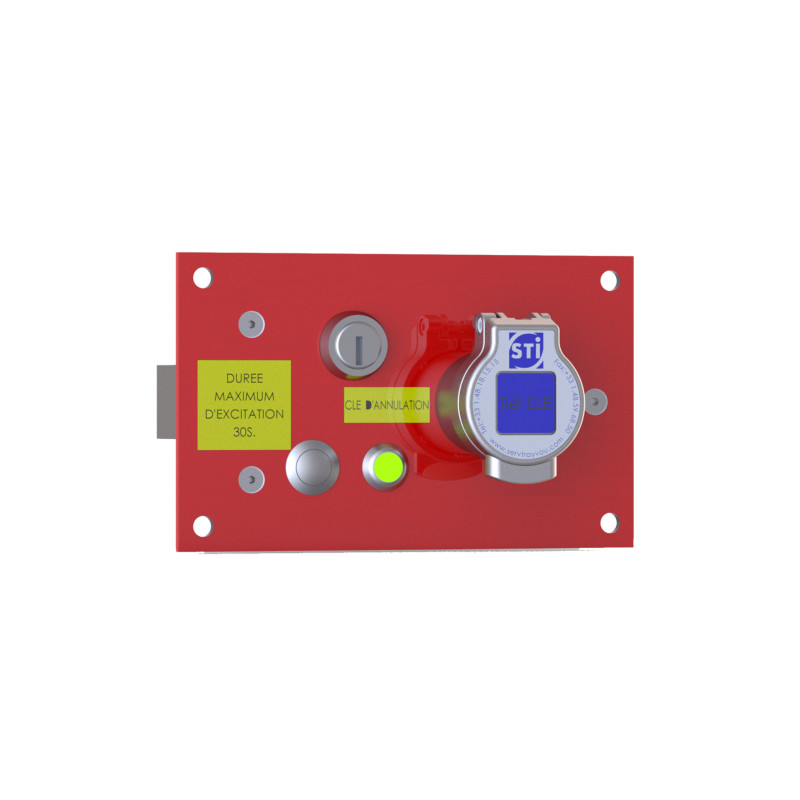

ERTK to elektromechaniczny zamek obrotowy. Zwolnienie (SP) lub zablokowanie (RP) klucza odbywa się w sposób sterowany elektrycznie. Każda zmiana stanu klucza jest sygnalizowana przez styk połączony z zamkiem.

ERTK znajduje szczególne zastosowanie w systemach automatyki przemysłowej oraz urządzeniach kolejowych.

ZASTOSOWANIE

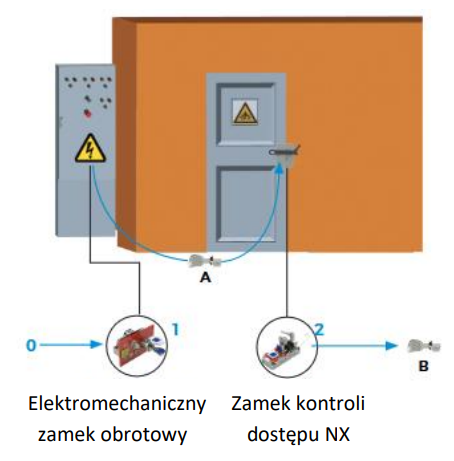

System zawiera elektromechaniczny zamek obrotowy ERTK do sterowania obwodem sterującym maszyny oraz zamek kontroli dostępu NX umożliwiający wejście do strefy niebezpiecznej. Podczas normalnej pracy maszyny (silnik włączony), klucz operacyjny A znajduje się w zamku ERTK, a drzwi do strefy niebezpiecznej są zamknięte i zablokowane.

Aby uzyskać dostęp do strefy niebezpiecznej:

Do zamka ERTK przesyłane jest sygnał zezwalający na wyjęcie klucza (np. z poziomu sterownika PLC).
1. Operator wyjmuje klucz operacyjny A z zamka RTK, co powoduje odłączenie zasilania maszyny.
2. Klucz operacyjny A zostaje zablokowany w zamku kontroli dostępu NX, co powoduje zwolnienie klucza personalnego B oraz mechanizmu zatrzaskowego, umożliwiającego dostęp do strefy.
3. Klucz B jest przechowywany przez operatora podczas wykonywania pracy, aby zapobiec przypadkowemu ponownemu uruchomieniu.
4. Aby ponownie uruchomić maszynę, operator wykonuje wszystkie czynności w odwrotnej kolejności.
