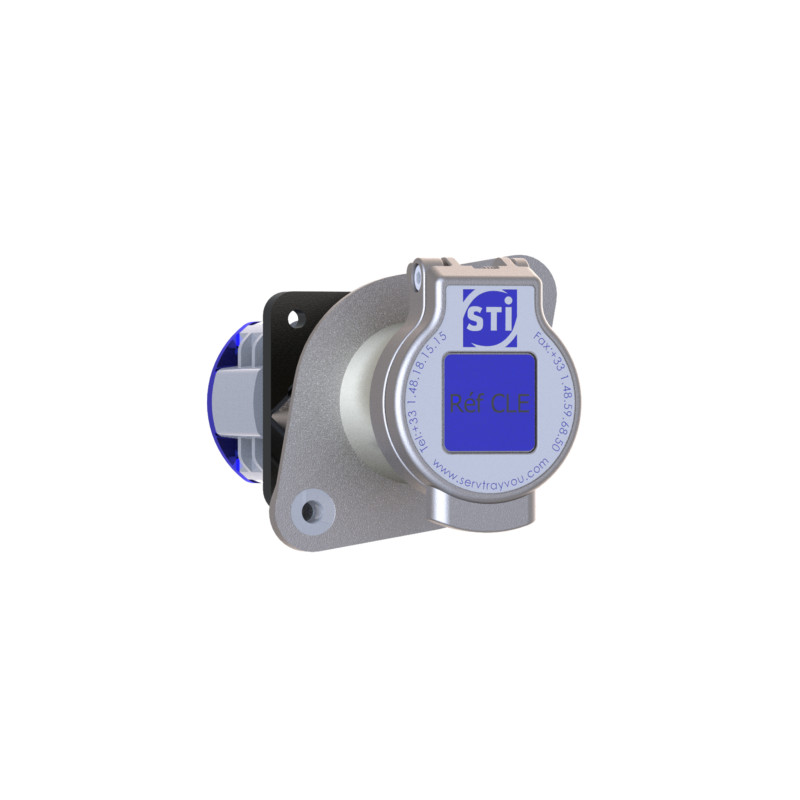

RTK – zamek rotacyjny

Zamek rotacyjny używany jest do blokowania obwodów mocy i obwodów sterowania. Przekręcenie klucza powoduje otwarcie styków modułu stykowego.
Dostępny jest w wersji do zabudowy (podtynkowej) oraz natynkowej (w obudowie IP55).

ZASTOSOWANIE

System składa się z zamka rotacyjnego ze stykiem RTK, który kontroluje obwód sterowania maszyny oraz zamka kontroli dostępu NX, umożliwiającego wejście do strefy niebezpiecznej. Podczas normalnej pracy maszyny (silnik zasilany), klucz operacyjny A jest zablokowany w zamku RTK, a drzwi prowadzące do strefy niebezpiecznej są zamknięte i zablokowane.

Aby uzyskać dostęp do strefy niebezpiecznej:
1. Operator zwalnia klucz operacyjny A z zamka RTK, co wyłącza zasilanie maszyny.
2. Klucz A zostaje zablokowany w zamku kontroli dostępu NX, co powoduje odblokowanie zatrzasku i umożliwia dostęp do strefy.
3. Dopóki drzwi pozostają otwarte, klucz A jest zablokowany w zamku – maszyny nie można uruchomić.
4. Aby ponownie uruchomić maszynę, operator wykonuje te same kroki w odwrotnej kolejności.
