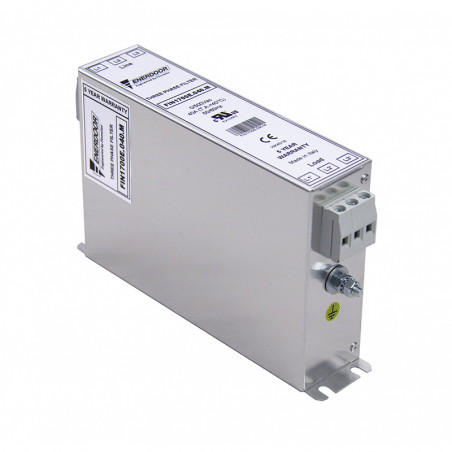

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu
Napięcie znamionowe: | 0/600V AC - 50/60 Hz |
Test napięciowy: | linia - linia 2300 VDC (2s) linia - ziemia 3100 VDC (2s) |
Kategorie klimatyczne: | -40/+85oC |
Specyfikacja techniczna
FIN538S1 | IN [A] | ∑Cx [nF] ±5% | Cy1[nf] ±5% | Cy2[nF] ±5% | L1(mH) ±10% | L2(mH) ±10% | Straty mocy [W] |
---|---|---|---|---|---|---|---|
.007.M |
7 (6) | 20 | 100 | 100 | 1.5 | 1.5 | 8 |
.013.M |
13 (12) | 20 | 100 | 100 | 1.5 | 1.5 | 12 |
.018.M |
18 (16) | 20 | 100 | 100 | 1.4 | 1.4 | 15 |
.027.M |
27 (25) | 20 | 100 | 100 | 1.3 | 1.3 | 20 |
.034.M |
34 (32) | 20 | 100 | 100 | 1.2 | 1.2 | 32 |
.040.M |
40 (36) | 20 | 100 | 100 | 1.1 | 1.1 | 23 |
.055.M |
55 (50) | 20 | 100 | 100 | 1.1 | 1.1 | 42 |
.070.M |
70 (64) | 20 | 100 | 100 | 1 | 1 | 55 |
.100.M |
100 (90) | 20 | 100 | 100 | 1 | 1 | 60 |
.110.M |
110 (100) | 20 | 100 | 100 | 0.9 | 0.9 | 90 |
.130.M |
130 (120) | 20 | 100 | 0 0 | 0.8 | 0.8 | 90 |
.150.M |
150 (135) | 0 2 | 100 | 100 | 0.7 | 0.7 | 103 |
.200.M |
200 (180) | 20 | 100 | 100 | 0.7 | 0.7 | 115 |
.230.M |
230 (210) | 20 | 100 | 100 | 0.6 | 0.7 | 120 |
Schemat
![]() |
![]() |
Wymiary
FIN1700EG
| A | B | V | V1 | F | H | I | L | N | d | Waga [Kg] |
---|---|---|---|---|---|---|---|---|---|---|---|
.007.M |
140 | 50 | 19 | 15 | 6 | 226 | 200 | 7 | 28 | M6 | 1.7 |
.013.M |
140 | 50 | 19 | 15 | 6 | 226 | 200 | 7 | 28 | M6 | 1.7 |
.018.M |
140 | 50 | 19 | 15 | 6 | 226 | 200 | 7 | 28 | M6 | 1.7 |
.027.M |
140 | 50 | 19 | 15 | 6 | 226 | 200 | 7 | 28 | M6 | 1.7 |
.034.M |
140 | 50 | 19 | 15 | 6 | 226 | 200 | 7 | 28 | M6 | 1.7 |
.040.M |
140 | 50 | 19 | 15 | 6 | 226 | 200 | 7 | 28 | M6 | 1.7 |
.055.M |
177 | 70 | 19 | 25 | 6 | 295 | 265 | 8 | 44 | M6 | 3.7 |
.070.M |
177 | 70 | 19 | 33 | 6 | 295 | 265 | 8 | 44 | M6 | 5.2 |
.100.M |
205 | 80 | 28.5 | 38 | 8 | 390 | 340 | 12 | 53 | M10 | 6.5 |
.110.M |
205 | 80 | 28.5 | 38 | 8 | 390 | 340 | 12 | 53 | M10 | 6.5 |
.130.M |
205 | 80 | 28.5 | 43 | 8 | 390 | 340 | 12 | 53 | M10 | 7.1 |
.150.M |
205 | 80 | 28.5 | 43 | 8 | 390 | 340 | 12 | 53 | M10 | 7.1 |
.200.M |
220 | 105 | 28.5 | 50 | 8 | 420 | 370 | 12 | 78 | M10 | 8 |
.230.M |
220 | 105 | 28.5 | 50 | 8 | 420 | 370 | 12 | 78 | M10 | 8 |
Wyprowadzenia
Przewód sztywny [mm2] | Przewód elastyczny [mm2] | Moment obrotowy [Nm] |
---|---|---|
0.2 - 10 | 0.2 - 6 | 1.2 |
0.2 - 10 | 0.2 - 6 | 1.2 |
0.2 - 10 | 0.2 - 6 | 1.2 |
0.2 - 10 | 0.2 - 6 | 1.2 |
0.2 - 10 | 0.2 - 6 | 1.2 |
0.2 - 10 | 0.2 - 6 | 1.2 |
0.5 - 16 | 0.5 - 10 | 1.8 |
0.5 - 16 | 0.5 - 10 | 1.8 |
4 - 25 | 6 - 35 | 4.5 |
4 - 25 | 6 - 35 | 4.5 |
10 - 50 | 10 - 50 | 4 |
10 - 50 | 10 - 50 | 4 |
35 - 95 | 35 - 95 | 20 |
35 - 95 | 35 - 95 | 20 |
Typowe tłumienie
Obudowa
