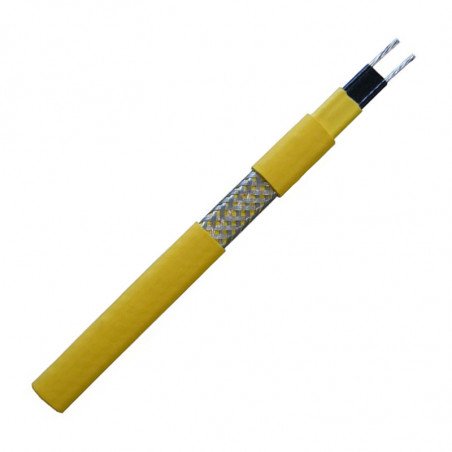

Przewody grzejne w wykonaniu Ex serii ILM(w)…/Qx 100°C

Elektrycznie podgrzewane taśmy do ochrony przed zamarzaniem lub do utrzymania temperatury rurociągów i zbiorników w strefach niezagrożonych i zagrożonych wybuchem.


  • Automatyczne dostosowanie mocy w zależności do zwiększenia zmniejszenia temperatury rury
  • Nie przegrzeje się i nie przytopi, nawet gdy jest przykryty
  • Może być cięty na dowolne odcinki (redukcja strat)
  • Pełny zakres sterowania, akcesoria i certyfikaty
  • Zasilanie 220-277 V AC (110-120 V AC na zapytanie)
  • Ex

Opis

Quintherm ILM i ILMw jest przemysłowym samoregulującym przewodem grzejnym, który może być stosowany do ochrony przed zamrożeniem lub do utrzymania temperatury rurociągów i zbiorników do temperatury 85°C.

Może być cięty na wymiar na miejscu instalacji, dopasowując przewód do długości rurociągu.

Przewód ILM i ILMw jest dopuszczony do stosowania w obszarach niezagrożonych oraz zagrożonych wybuchem, a także w środowiskach korozyjnych. Jego cechy samoregulujące poprawiają bezpieczeństwo oraz niezawodność. Przewody ILM i ILMw nie przegrzewają/przepalają, nawet gdy nakładają się na siebie. Jego moc jest zależna od temperatury rury.

Instalacja przewodu Quintherm ILM i ILMw jest szybka i prosta, nie wymaga specjalnych umiejętności ani narzędzi. Zakończenia, złącza oraz zestawy połączeniowe są dostarczane w wygodnych zestawach.

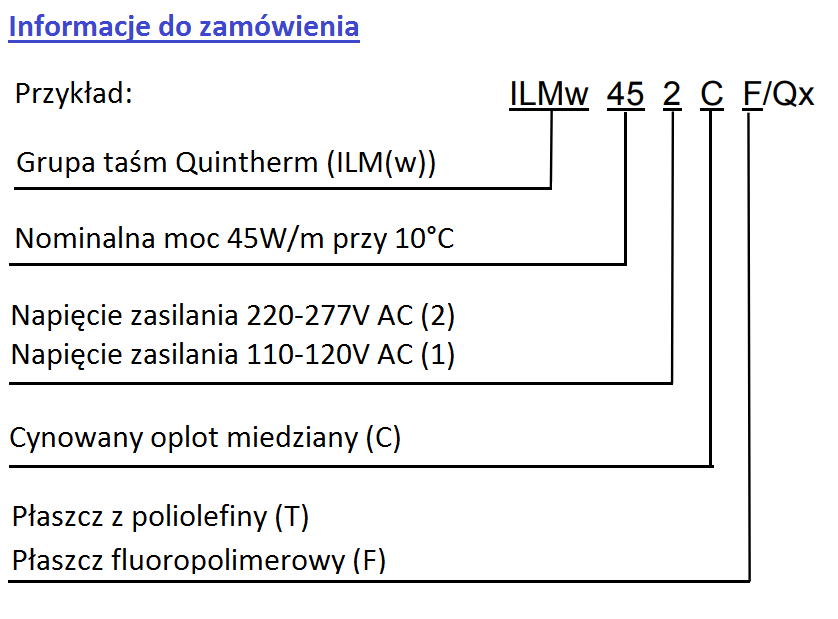

Opcje

ILM(w)../Qx Podstawowa taśma grzewcza bez ekranu oraz zewnętrznej izolacji.

ILM(w)..C/Qx Cynowa pleciona osłona zapewnia mechaniczną ochronę oraz polepsza uziemienie np. plastikowych rur.

ILM(w)..CT/Qx Termoplastyczna osłona zewnętrzna na cynowanej plecionej osłonie zapewnia dodatkową ochronę.

ILM(w)..CF/Qx Zewnętrzna osłona z fluoropolimeru na cynowanej plecionce zapewnia ochronę przed żrącymi roztworami lub oparami.


Dane techniczne

Maksymalna temperatura: zasilanie włączone: 100°C
zasilanie wyłączone: 100°C
Minimalna temp. instalacji: -40°C
Minimalna temp. robocza: -65°C
Zasilanie: 220-277V AC
Klasyfikacja temperaturowa: T4 – ILM17… i ILM31…
T3 – ILMw45… i ILMw60…
Maksymalna rezystancja oplotu ochronnego: ≤18,2 Ω/km


Typ Średnica (mm) Waga Kg/100m Minimalny promień gięcia
(mm)
Rozmiar
dławika
ILM.. 10,5 x 3,75 5,7 25 M20
ILM..C 11,5 x 4,75 9,5 30 M20
ILM..CT 12,7 x 5,95 11,8 35 M20
ILM..CF 12,7 x 5,95 12,6 35 M20
ILMw.. 13,2 x 4,3 8,7 25 M20
ILMw..C 14,2 x 5,3 12,9 30 M20
ILMw..CT 15,4 x 6,5 15,7 40 M25
ILMw..CF 15,4 x 6,5 16,6 40 M25


Nominalna moc wyjściowa przy 230 V przewodu ILM(w) zamontowanego pod izolacją na metalowej rurze




Maksymalna długość w zależności do wyłącznika zasiania

Typ Startowa
Temp.
10A 16A 20A 25A
ILM172.. 10°C 76 120 148 -
0°C 62 98 122 148
-20°C 42 66 82 102
-40°C 28 44 56 68
ILM312.. 10°C 52 82 104 110
0°C 42 68 84 106
-20°C 28 46 56 70
-40°C 18 30 38 48
ILMw452... 10°C 38 62 76 96
0°C 32 50 64 80
-20°C 22 34 42 52
-40°C 14 22 28 34
ILMw602.. 10°C 35 52 66 82
0°C 28 44 56 70
-20°C 20 32 40 50
-40°C 14 22 28 34



Akcesoria

Quintex posiada pełną gamę akcesoriów w tym zestawy zakończeniowe/podłączające, uszczelki końcowe, skrzynki przyłączeniowe i sterowniki. Takie przedmioty powinny posiadać oddzielne certyfikaty do taśm grzewczych. Przy stosowaniu w niebezpiecznych strefach, należy używać wyłącznie dopuszczone komponenty.
