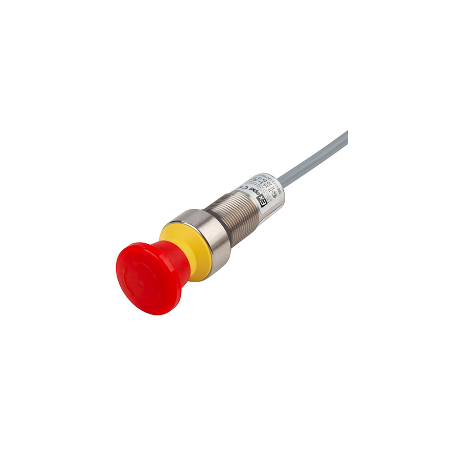

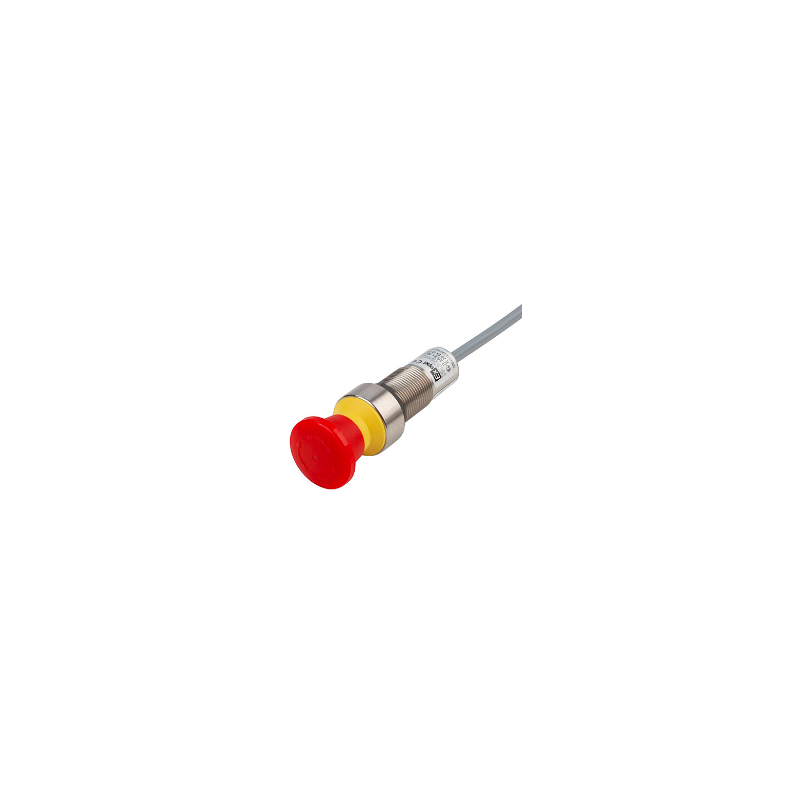

Przycisk awaryjny typu AB1-N3
Przycisk awaryjny typu AB1-N3

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: EXEPD

Przycisk awaryjny typu AB1-N3

  • AB1-N3
  • Zasilanie 230 VAC / 24 VDC, max. 1 A
  • ATEX II 2G Ex db eb IIC T6 Gb II 2D Ex tb IIIC T85 °C Db

Wysoki stopień ochrony IP oraz odporna na korozję obudowa ze stali nierdzewnej zapewniają długą żywotność, nawet w agresywnych warunkach środowiskowych.

CONNECT and ACT – Dzięki dopuszczeniu jako urządzenie, przycisk awaryjny może być zamontowany z przodu maszyny w strefie Ex bez dodatkowej certyfikacji. Niewielka głębokość montażu umożliwia szczególnie oszczędne wykorzystanie przestrzeni.

Przycisk awaryjny został również przetestowany pod kątem montażu w certyfikowanych panelach sterowniczych z rodzajem ochrony Ex e oraz Ex t.

Zakres dostawy obejmuje plastikową nakrętkę.

Kategoria Parametr Wartość
Ochrona przeciwwybuchowa Typ ochrony II 2G Ex db eb IIC T6 Gb
II 2D Ex tb IIIC T85°C Db
Certyfikat IBExU 22 ATEX 1083 X
Temperatura otoczenia –20 °C ... +55 °C
Dane elektryczne Napięcie robocze 230 VAC / 24 VDC (podwójna izolacja)
Pobór prądu max. 1 A
Typ AB1-N3-*** (1 NC)**
Przewód 2 × 0.5 mm² / Ø 4.8 mm
Połączenia elektryczne
(1) brązowy = COM
(2) niebieski = NC
Żywotność elektryczna 10 000 cykli przełączeń (NC z wymuszeniem otwarcia)
Dane mechaniczne Obudowa Stal nierdzewna 1.4305
Uszczelnienie EPDM
Stopień ochrony IP 66
Odporność na uderzenia 7 Nm
Otwór montażowy 22.0 … 22.3 mm / M22 × 1.5
Moment dokręcania 8 Nm
Grubość ścianki do montażu 1.0 … 15.0 mm
Dane logistyczne Waga 300 g (1,5 m przewodu)
Kod taryfowy (HS code) 8536 5007
