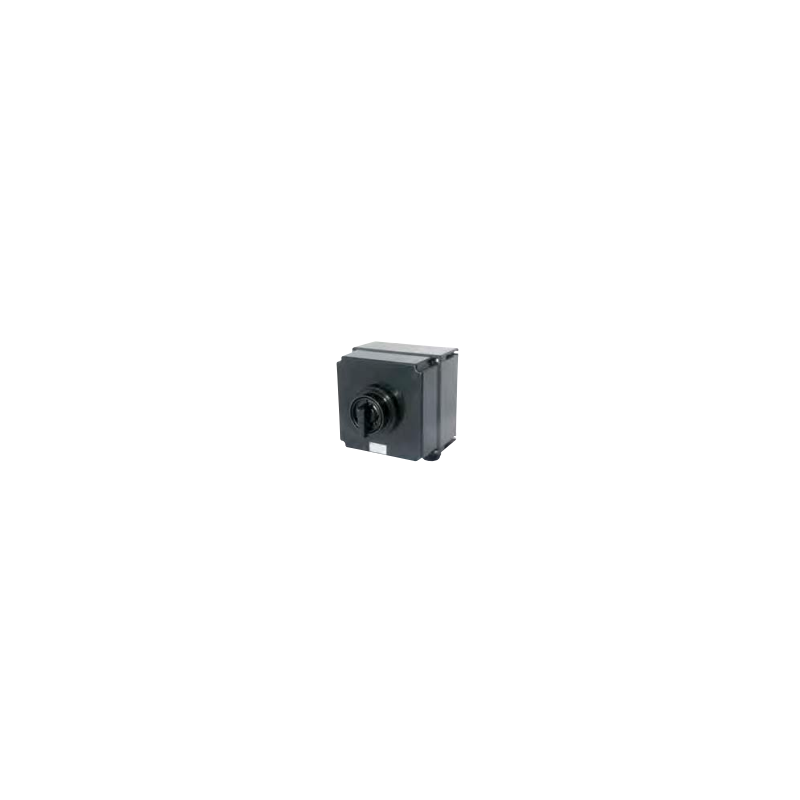

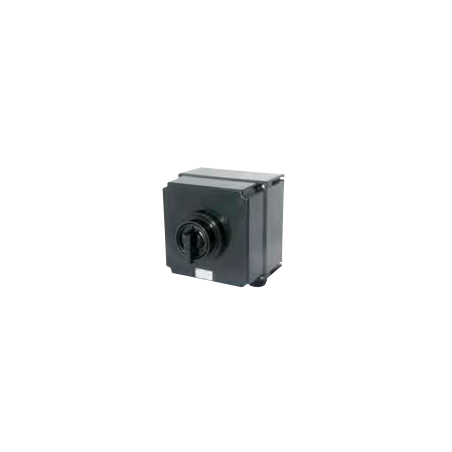

Główny wyłącznik prądowy Ex 80A GHG 264 0019 R0003
Główny wyłącznik prądowy Ex 80A GHG 264 0019 R0003

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Eaton / CEAG

Główny wyłącznik prądowy Ex 80A GHG 264 0019 R0003

  • GHG 264 0019 R0003
  • Materiał GRP
  • Prąd znamionowy 80
  • Styki 1NO + 1NC
  • Przełączanie Change-over
  • Liczba biegunów 3
  • Dławnica 3 x M50, 1 x M25 zaślepka

Bezpieczeństwo dla Twojej ochrony

Główne wyłączniki prądowe CEAG dostępne są w różnych wersjach i mogą być zabezpieczone przed przypadkowym włączeniem dzięki zintegrowanej blokadzie umożliwiającej założenie do trzech kłódek w pozycji WYŁĄCZONE.

Pełna zdolność łączeniowa dla silników w kategorii AC-3

Pełna zdolność łączeniowa silników w kategorii AC-3 i właściwości izolacyjne zgodnie z normą EN 60947-4-1, z obowiązkowym otwieraniem styków głównych zgodnie z normą EN 60204-1, to tylko niektóre z istotnych cech oferowanych przez główne wyłączniki prądowe CEAG.

Główne wyłączniki prądowe cechują się przyjazną instalacją oraz łatwo dostępnymi zaciskami przyłączeniowymi.

Wersje wykonane z odpornego na uderzenia poliamidu lub poliestru wzmocnionego włóknem szklanym zapewniają wysoki stopień ochrony IP66 dla prądów do 180 A.

Mogą być opcjonalnie dostarczane z przykręcanymi lub zatrzaskowymi kołnierzami z tworzywa sztucznego lub mosiądzu. Mogą być wyposażone w kołnierze przykręcane.

Główne wyłączniki prądowe >180 A są wykonywane w metalowych obudowach. Zatwierdzone międzynarodowo.

Parametry techniczne:

="padding: 8px;">Klasa ochronności
Parametr Specyfikacja
Oznaczenie zgodnie z 2014/34/UE II 2 G Ex de IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
Certyfikat badania typu WE PTB 00 ATEX 1091
Dopuszczalna temperatura otoczenia –20 °C do +40 °C*
Napięcie znamionowe do maks. 690 V
Prąd znamionowy maks. 80 A
Częstotliwość 50/60 Hz
Znamionowa zdolność łączeniowa/rozłączania AC-3 wg EN 60947-3 Ue 230 V / Ie 80 A
Ue 400 V / Ie 80 A
Ue 500 V / Ie 80 A
Ue 690 V / Ie 63 A
Zabezpieczenie bezpiecznikiem do 400 V AC: 80 A gG
do 500 V AC: 80 A gG
do 690 V AC: 63 A gG
Złącza przyłączeniowe Styk główny: 2 x 16 mm²
Styk pomocniczy/sygnałowy: 2 x 4 mm² 		I
Stopień ochrony wg EN 60529 IP66
Przepusty kablowe / otwory montażowe Przepust M25 – patrz szczegóły zamówienia
Przepust M50 – patrz szczegóły zamówienia
Opcja: metalowy kołnierz z gwintem
Masa Wersja 3-biegunowa: ok. 6,50 kg
Wersja 4-biegunowa: ok. 9,00 kg
Materiał obudowy poliester wzmocniony włóknem szklanym
Kolor obudowy czarny
Możliwość kłódkowania możliwość zablokowania w pozycji OFF za pomocą 3 ogólnodostępnych kłódek (⌀ maks. 6 mm)
