Hersteller: Eaton / CEAG

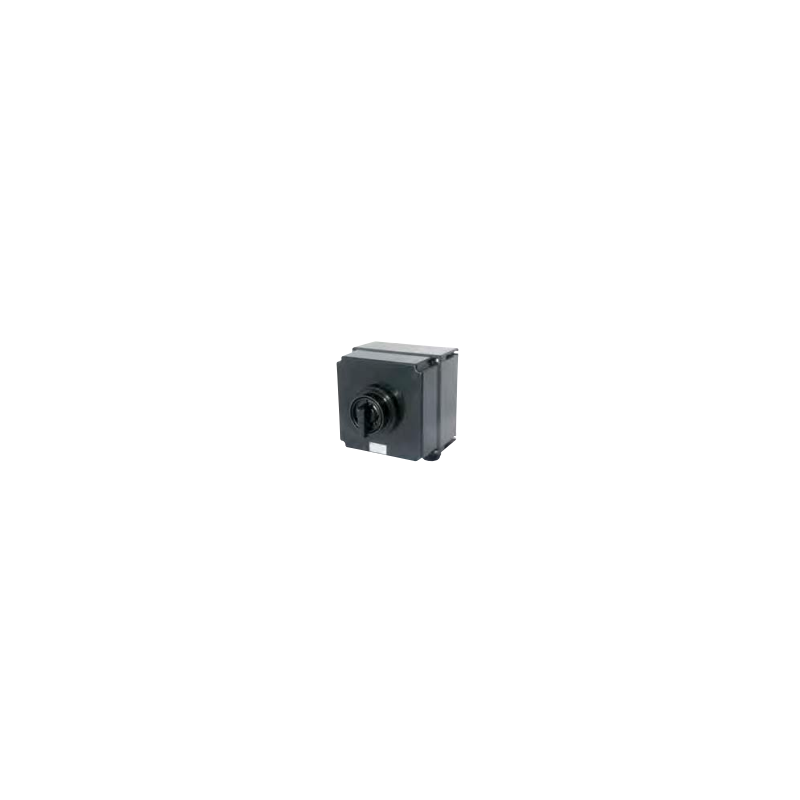

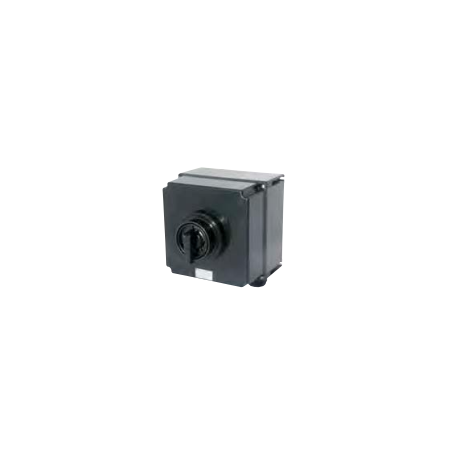

Hauptschalter Ex 80A GHG 264 0019 R0003

  • GHG 264 0019 R0003
  • Material
  • Nennstrom
  • Kontakte 1NO + 1NC
  • Schalten
  • Cable gland

Sicherheit für Ihren Schutz

CEAG Hauptschalter sind in verschiedenen Ausführungen erhältlich und können dank eines integrierten Schlosses, das die Montage von bis zu drei Vorhängeschlössern in der AUS-Stellung ermöglicht, gegen unbeabsichtigtes Einschalten gesichert werden.

Volles Schaltvermögen für Motoren der Kategorie AC-3

Volles Schaltvermögen für Motoren der Kategorie AC-3 und Isolationseigenschaften gemäß EN 60947-4-1 mit obligatorischer Öffnung der Hauptkontakte gemäß EN 60204-1 sind nur einige der wichtigen Merkmale der CEAG Hauptschalter.

Die Hauptschalter zeichnen sich durch benutzerfreundliche Installation und leicht zugängliche Anschlussklemmen aus.

Ausführungen aus schlagfestem Polyamid oder glasfaserverstärktem Polyester bieten die hohe Schutzart IP66. Für Ströme bis 180 A.

Sie sind wahlweise mit Schraub- oder Schnappflanschen aus Kunststoff oder Messing lieferbar. Sie können mit Schraubflanschen ausgestattet werden.

Hauptsicherungsschalter >180 A werden in Metallgehäusen gefertigt. International zugelassen.

Technische Parameter:

="padding: 8px;">Schutzklasse
Parameter Spezifikation
Kennzeichnung gemäß 2014/34/EU II 2 G Ex de IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
EG-Baumusterprüfbescheinigung PTB 00 ATEX 1091
Zulässige Umgebungstemperatur –20 °C bis +40 °C*
Bemessungsspannung bis max. 690 V
Bemessungsstrom max. 80 A
Frequenz 50/60 Hz
Bemessungsein-/Ausschaltvermögen AC-3 gemäß EN 60947-3 Ue 230 V / Ie 80 A
Ue 400 V / Ie 80 A
Ue 500 V / Ie 80 A
Ue 690 V / Ie 63 A
Sicherung Sicherung Bis 400 V AC: 80 A gG
Bis 500 V AC: 80 A gG
Bis 690 V AC: 63 A gG
Anschlussklemmen Hauptkontakt: 2 x 16 mm²
Hilfs-/Signalkontakt: 2 x 4 mm² 		I
Schutzklasse nach EN 60529 IP66
Kabelverschraubungen / Befestigungslöcher M25-Verschraubung – siehe Bestellangaben
M50-Verschraubung – siehe Bestellangaben
Option: Metallflansch mit Gewinde
Gewicht 3-polige Ausführung: ca. 6,50 kg
4-polige Ausführung: ca. 9,00 kg
Gehäusematerial Glasfaserverstärktes Polyester
Gehäusefarbe Schwarz
Abschließbar In der AUS-Stellung mit 3 handelsüblichen Vorhängeschlössern abschließbar (⌀ max. 6 mm)
