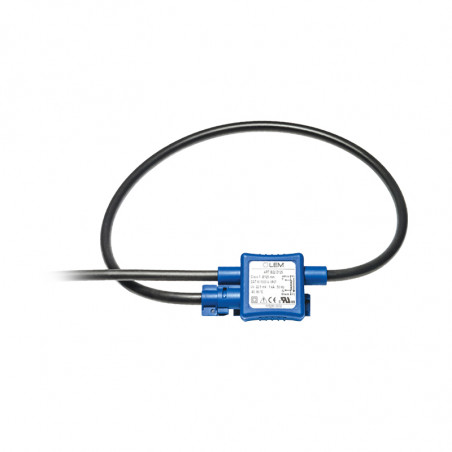

Elastyczna cewka Rogowskiego z rozpinanym rdzeniem dedykowana do pomiarów AC w których wymagana jest separacja galwaniczna między obwodem silnoprądowym a układem pomiarowym. Wykorzystanie opatentowanej technologii Perfekt Loop pozwoliło znacznie zredukować błąd pomiarowy wynikający z pozycji przewodu pierwotnego wewnątrz pętli przyrządu, a także błędy wynikające z wpływu pól zewnętrznych.

Najważniejsze właściwości:
  • Klasa dokładności 0,5 zgodnie z IEC 61869 bez względu na pozycję przewodu pierwotnego wewnątrz pętli
  • Znamionowe napięcie izolacji 1kV CAT III PD2
  • Stopień ochrony IP67
  • Od 10 do 10000A RMS
  • Cienka, lekka, elastyczna cewka z rozpinanym rdzeniem, łatwa do zamontowania w każdym miejscu
  • Technologia Perfekt Loop zapewniająca dokładne zapięcie cewki
  • Niemal idealna liniowość, brak nasycenia, brak górnych ograniczeń na zakresy prądowe
  • Wewnętrzne ekranowanie ułatwiające pomiar prądów niskiej wartości
  • Napięcie wyjściowe proporcjonalne do szybkości zmian (pochodnej) prądu pierwotnego (wymagany elektroniczny integrator): 22.5mV/kA dla 50Hz
ART – Pasywne cewki Rogowskiego o bardzo dużej dokładności


Cechy urządzenia:

  • Rdzeń Ø 6.1mm i przewód pierwotny Ø 70, Ø 125, Ø 175, Ø 300mm
  • Masa od 124g
  • Przewód wyjściowy 1.5m (dostępne inne długości na zamówienie)
  • Pasmo przenoszenia od 50/60Hz do 700kHz dla pracy bez obciążenia
  • Temperatura pracy -40°C...+80°C

Zgodność z normami:

  • Produkt posiada certyfikat CE EMC 2014/30/EU dopuszczający go do użytku na terenie Unii Europejskiej zgodnie z dyrektywą 2014/35/EU i sprawdzono jego zgodność z normą IEC 61010-1.
  • IEC 61869 dotyczącą wymagań dotyczących przekładników prądowych
  • UL 2808 (w toku postępowania)

Przykłady aplikacji:

  • Stacje transformatorowe SN/nn po stronie nn: monitorowanie stanu transformatora
  • Układy pomiaru zużytej energii elektrycznej
  • Układy monitorowania jakości energii elektrycznej
  • Układy detekcji zwarć i uszkodzeń
  • Zdalne układy pomiarowe

Uwagi:

  • Montować tylko gdy przewód wtórny jest podłączony
  • Urządzenie świetnie się sprawdza jako część układów pomiaru zużycia mocy o wymaganej klasie dokładności 1.
  • Przewód pierwotny należy przymocować do urządzenia na wysokości otworu za pomocą opaski kablowej
  • Urządzenie jest wyposażone w otwór Ø 2mm pozwalający zabezpieczyć je przed nieautoryzowanym rozpięciem rdzenia

Oznaczenie

ART

-

B22

-

DXX



Sygnał wyjściowy:



Średnica pętli:

    22.5: mV/kA   D70 : Ø70mm
        D125 : Ø125mm
        D175 : Ø175mm

Wymiary i schemat ideowy urządzenia:

ART – Pasywne cewki Rogowskiego o bardzo dużej dokładności wymiary
