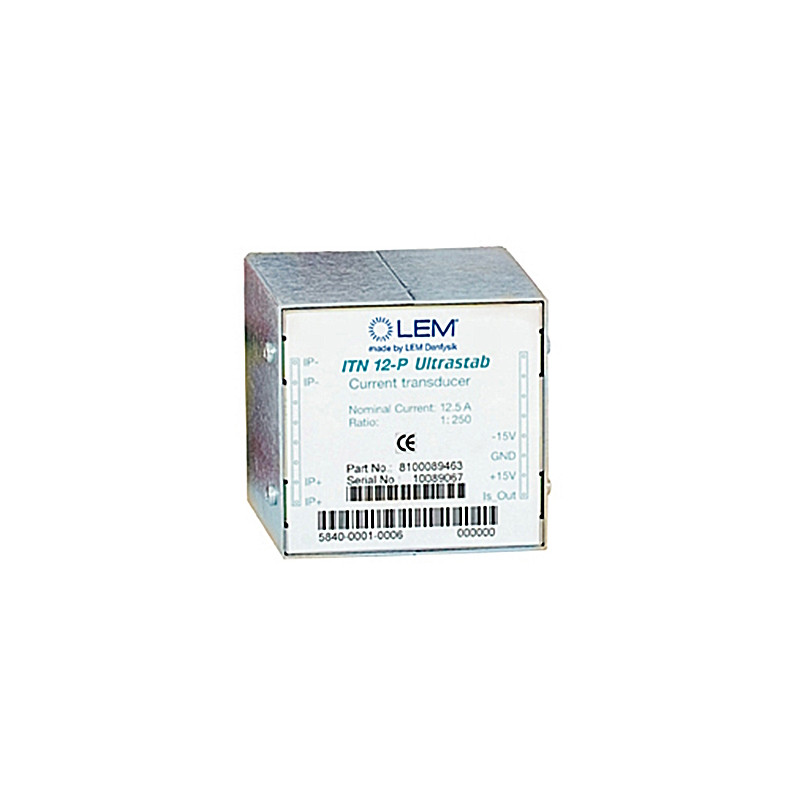

Przetwornik prądowy ITN 12-P
Przetwornik prądowy ITN 12-P

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: LEM

Przetwornik prądowy ITN 12-P

  • ITN 12-P
  • Dokładność [%] 0.0509
  • Prąd znamionowy [A] 12.5
  • Sygnał pierwotny [AC / AC+DC / DC] AC+DC
  • Napięcie zasilania [V] ±15
  • Montaż [THT / SMD / DIN / Panel / Na szynie pierwotnej] THT
  • Aplikacja Precyzyjne
  • Typ sygnału wyjściowego [prądowy / napięciowy] napięciowy
  • Temperatura pracy min. [°C] 10
  • Temperatura pracy max [°C] 45
  • Pasmo przenoszenia (-3dB) [kHz] >500
  • Pętla sprzężenia zwrotnego [otwarta / zamknięta]//technologia Eta zamknięta

Opis

Przeznaczony do elektronicznego pomiaru prądów: DC, AC, impulsowe…, z galwaniczną separacją pomiędzy obwodem pierwotnym i wtórnym.

Główne cechy

  • Przetwornik prądu w pętli zamkniętej (kompensowany) wykorzystujący niezwykle dokładny detektor strumienia zerowego
  • Możliwość montażu na płytce drukowanej
  • Metalowa obudowa zapewniająca wysoką odporność na zakłócenia zewnętrzne
  • Doskonała dokładność
  • Bardzo dobra liniowość
  • Niski dryft temperaturowy
  • Szerokie pasmo częstotliwości
  • Wysoka odporność na zewnętrzne zakłócenia elektrostatyczne i magnetyczne
  • Wysoka rozdzielczość
  • Niski poziom szumów sygnału wyjściowego
  • Niski poziom szumów sprzężenia zwrotnego do głównego przewodu

Zastosowanie

  • Element sprzężenia zwrotnego w precyzyjnych urządzeniach z regulacją prądu (zasilacze...)
  • Jednostka kalibracyjna
  • Precyzyjne falowniki o wysokiej stabilności
  • Pomiar energii
  • Sprzęt medyczny

Dane techniczne

Parametr Wartość
Pierwotny prąd stały ciągły (znamionowy) 12.5A
Znamionowy prąd RMS 8.8A
Zakres pomiarowy prądu pierwotnego (wartość szczytowa) 0…±25A
Maksymalna zdolność przeciążeniowa 100ms ±62.5A
Wtórny prąd stały ciągły (znamionowy) 0…±50mA
Znamionowy prąd wtórny RMS 35mA
Przekładnia 1:250
Napięcie zasilania (±5%) ±15V
Pobór prądu ±15V ≤ 60 + IS mA
Wilgotność względna (bez kondensacji) 20…80%
Temperatura pracy +10÷45°C
Temperatura przechowywania -20÷85°C
Masa 350g
