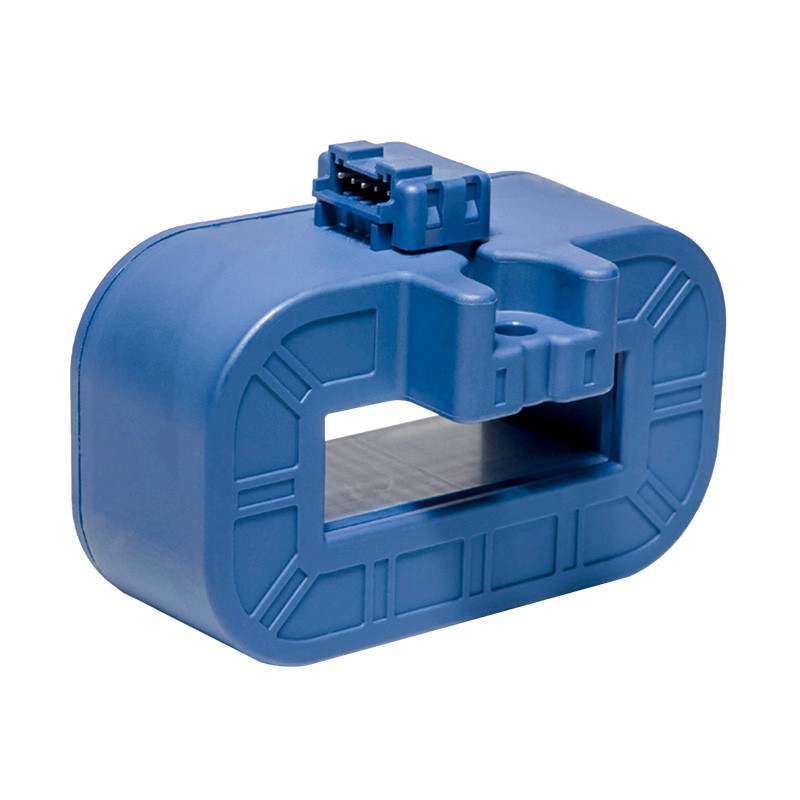

Przetworniki serii HOYL i HOYS do montażu bezpośrednio na szynie prądowej

HOYS i HOYL to dwie nowe serie przetworników prądowych o wyjściu napięciowym, przeznaczone do montażu bezpośrednio na szynie prądowej, Służą do pomiaru prądu stałego, przemiennego, pulsacyjnego, oparte o zjawisko Halla, zapewniające izolację galwaniczną między obwodem pierwotnym a wtórnym.



Cechy

  • Przetwornik z otwartą pętlą sprzężenia zwrotnego,
  • Wyjście napięciowe,
  • Zasilanie unipolarne,
  • Detekcja prądu o wartości max 2.93 x IN,
  • Przeznaczony do zamontowania bezpośrednio na szynę prądową,
  • Izolacja galwaniczna pomiędzy obwodem pierwotnym a wtórnym,
  • Niski pobór mocy,
  • Fabrycznie skalibrowany,
  • Temperatura pracy - 40…105o/C,
  • Wymiar okna: HOYL - 40x13 mm, HOYS - 21.5x13 mm
  • Połączenie za pomocą złącza JST,


Zalety

  • Krótki czas reakcji,
  • Mała wartość offsetu,
  • Możliwość zadania napięcia referencyjnego V¬REF,
  • Odległości pełzania > 10,5 mm,
  • Nisko profilowe złącze 2mm do stosowania przewodów o rozmiarach 22..28AWG,


Typowe zastosowania

  • Sterowniki serwomotorów i silników AC,
  • Konwertery do silników DC,
  • Aplikacje wymagające zasilania bateryjnego,
  • UPS’y, zasilacze AC/DC, DC/DC
  • Układy zasilania do urządzeń spawalniczych,
  • Falowniki, inwertery, rozdzielnice fotowoltaiczne,


Dane techniczne

Model Znamionowy prąd pierwotny Zakres pomiarowy Znamionowy sygnał wtórny Napięcie zasilania Dokładność Montaż
HOYL 200-S-0100 200A 500A 0.8V 5V Unipolarnie 1% Na szynie prądowej
HOYL 200-S/SP33-1106 200A 500A 0.46V 3.3V Unipolarne 1% Na szynie prądowej
HOYL 400-S-0100 400A 1000A 0.8V 5V Unipolarnie 1% Na szynie prądowej
HOYL 400-S/SP33-1106 400A 1000A 0.46V 3.3V Unipolarne 1% Na szynie prądowej
HOYL 600-S-0100 600A 1500A 0.8V 5V Unipolarnie 1% Na szynie prądowej
HOYL 600-S/SP33-1106 600A 1500A 0.46V 3.3V Unipolarne 1% Na szynie prądowej
HOYL 800-S-0100 800A 2000A 0.8V 5V Unipolarnie 1% Na szynie prądowej
HOYL 800-S/SP33-1106 800A 2000A 0.46V 3.3V Unipolarne 1% Na szynie prądowej
HOYS 100-S-0100 100A 250A 0.8V 5V Unipolarnie 1% Na szynie prądowej
HOYS 100-S/SP33-1106
