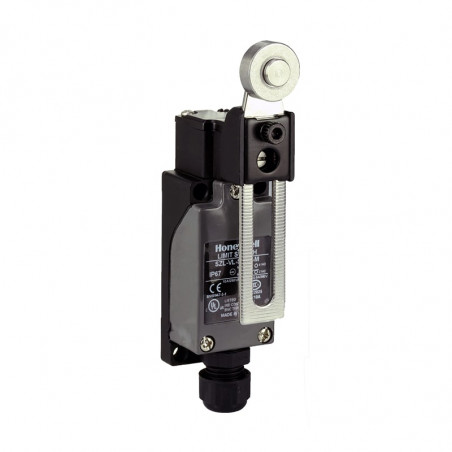

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

Producent: Honeywell

Seria SZL-VL

Nowe, ekonomiczne wyłączniki krańcowe serii SZL-VL zostały specjalnie zaprojektowane do aplikacji, w których jest mało przestrzeni montażowej Są one idealne dla producentów OEM, którzy potrzebują odpornych i niezawodnych wyłączników.


Dane techniczne

Obciążenie elektryczne: 5A, 250 VAC; 0,4 A 125 VDC
Wyprowadzenie przewodów: dławik
Temperatura pracy: -20...60°C
Odporność na wibracje: 55Hz, amplituda 1,5 mm
Materiał obudowy: odlew cynkowy/plastik
Odporność na udary: 10g
Styki: 1NC 1NO SPDT
Dopuszczenia: UL, C-UL, CE
Stopień ochrony: IP64
Trwałość: 10x106operacji


Specyfikacje

  Wyłączniki krańcowe Seria SZL-VL-A
SZL-VL-A
Wyłączniki krańcowe seria ZL-VL-B
ZL-VL-B
Wyłączniki krańcowe Seria SZL-VL-C
SZL-VL-C
Rodzaj dźwigni dżwignia boczna z rolką regulowana dżwignia boczna z rolką regulowana dżwignia z prętem
Siła załączająca O.F. 5,88 N max.
[1.32 Ibs max.]
3,35N - 7,84 N max.
[0,75 Ibs - 1,76 Ibs max.]
2N - 7,84 N max.
[.45 Ibs - 1,76 Ibs max.]
Siła zwalniająca R.F. 0,49 N min. [0.11 Ibs min.] 0,21 N - 0,49 N min.
[0,046 Ibs - 0,11 Ibs min.]
0,12 N - 0,49 N min.
[0,026 Ibs - 0,11 Ibs min.]
Skok jałowy P.T. 20° max. 20° max. 20° max.
Zakres aktywny O.T. 75° min. 75° min. 75° min.
Zakres nieczułości D.T. 10° max. 10° max. 10° max.
  Wyłączniki krańcowe Seria SZL-VL-D
SZL-VL-D
Wyłączniki krańcowe Seria SZL-VL-E
SZL-VL-E
Wyłączniki krańcowe Seria SZL-VL-F
SZL-VL-F
Rodzaj dźwigni popychacz popychacz z rolką prostopadłą pręt sprężynujący z plastikową końcówką
Siła załączająca O.F. 8,83 N max. [2 Ibs max.] 8,83 N max. [2 Ibs max.] 8,88 N max.[0.2 Ibs max.]
Siła zwalniająca R.F. 1,47 N min. [0,33 Ibs min] 1,47 N min. [0,33 Ibs min] -
Skok jałowy P.T. 1,5mm max. [0.060 in max.] 1,5mm max. [0.060 in max.] 30mm max. [1.18 in max.]
Zakres aktywny O.T. 4mm min. [0.158 in min.] 4mm min. [0.158 in min.] 20mm min. [0.788 in min.]
Zakres nieczułości D.T. 0,7mm max. [0.028 in max.] 0,7mm max. [0.028 in max.] -
  Wyłączniki krańcowe Seria SZL-VL-G
SZL-VL-G
Wyłączniki krańcowe Seria SZL-VL-H
SZL-VL-H

Rodzaj dźwigni pręt sprężynujący popychacz z rolką
Siła załączająca O.F. 8,88 N max. [0.2 Ibs max.] 8,83 N max. [2 Ibs max.]
Siła zwalniająca R.F. - 1,47 N min. [0,33 Ibs min]
Skok jałowy P.T. 30mm max. [1.18 in max.] 1,5mm max. [0.060 in max.]
Zakres aktywny O.T. 20mm min. [0.788 in min.] 4mm min. [0.158 in min.]
Zakres nieczułości D.T.
