Producent: SOLEXY

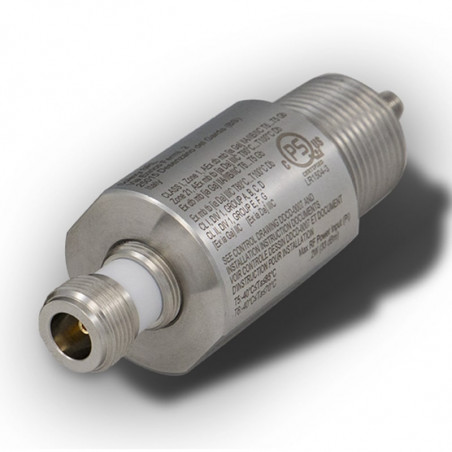

Złącza antenowe RX

Seria złącz antenowych RX pozwala na transmisję sygnałów radiowych wewnątrz stref zagrożonych wybuchem (EX). Dzięki zastosowaniu iskrobezpiecznej bariery wewnątrz szczelnej obudowy możliwe jest stworzenie bezpiecznego i wytrzymałego połączenia między nadajnikiem, a agresywną atmosferą. Ze względu na posiadanie specjalnego obwodu blokującego został ograniczony dostęp zbyt dużej energii bezpośrednio do odbiornika lub punktu dostępowego, co w typowych warunkach może grozić uszkodzeniem urządzenia. Dodatkowo solidne wykonanie pozwala na użycie do współpracy niemal dowolnej anteny. Jest to bardzo uniwersalne rozwiązanie, które w dodatku jest konkurencyjne cenowo.



Podstawowe cechy

  • Ochrona zwarciowa – zawiera wbudowany moduł przeciwzwarciowy.
  • Brak wymaganej uszczelki – dopuszczenie do stref przeciwwybuchowych pozwala na montaż w strefie za pomocą prostego klucza.
  • Ochrona środowiskowa – wykonanie ze stali nierdzewnej i ceramicznych dodatków zapewnia ochronę przed korozją.
  • Uniwersalność – umożliwia zastosowanie szerokiego spektrum anten pasywnych w strefach EX, które mogą być montowane również przy załączonym napięciu.
  • Atest – posiadanie certyfikatów ATEX i IECEx przez całą serię AX pozwala na stosowanie w innych urządzeniach bez potrzeby dodatkowej certyfikacji.


Specyfikacja techniczna

Cecha ATEX I M2 (M1) Ex db mb [ia Ma] I Mb
II 2 (1) G Ex db mb [ia Ga] IIA/IIB/IIC T5/T6 Gb
II 2 (1) D Ex tb mb [ia Da] IIIC T100°C/T80°C Db
Cecha UL Class I, II Div I Group A, B, C, D, F, G (UL File nr E358609)
Maks. napięcie przebicia 250V DC, 250V AC, 50-60 Hz
Maks. moc wyjściowa anteny Grupa IEC I i III IIA IIB IIC
Limit mocy 6 W 6 W 3,5 W 2 W
Ciężar 0,32 kg
Impedancja 50 Ohm
Materiał wykonania Stal nierdzewna 300
Zakres temperatury pracy -40°C do +85°C


Straty wejściowe

Częstotliwość 100 MHz 500 MHz 1,4 GHz 1,7 GHz 2,5 GHz 3,9 GHz 4,9 GHz 5,4 GHz 6,0 GHz
Seria J 1,0 0,4 0,4 0,5 0,8 - - - -
Seria R - 1,3 0,6 0,6 0,6 1,2 1,2 0,8 2,0


Wymiary




Oznaczenia

Złącze antenowe Wtyk od strony anteny Złącze na dławnicę Materiał obudowy Złącze od strony nadajnika Długość przewodu koncentrycznego (na zamówienie) Model (zakres częstotliwości) Dopuszczenia
RX F: Żeński RP-SMA
N: Żeński N
S: Żeński SMA		 3: 3/4” NPT
M: M25x1.5 (wyłącznie IECEx i ATEX)		 S: AISI 303
L: AISI 316L		 02: Żeńskie RP-SMA (wyłącznie RXF i RXN)
04: Żeńskie SMA (wyłącznie RXS)		 00: Brak (złącze w obudowie) J: od 100 MHz do 1,4 GHz
R: od 500 MHz do 3,9 GHz oraz od 4,6 GHz do 6 GHz
L: od 3,9 GHz do 4,6 GHz		 N0: cURus
X0: IECEx i ATEX
XN: IECEx, ATEX i cURus
